BTT Octopus V1.0控制板适配防护外壳

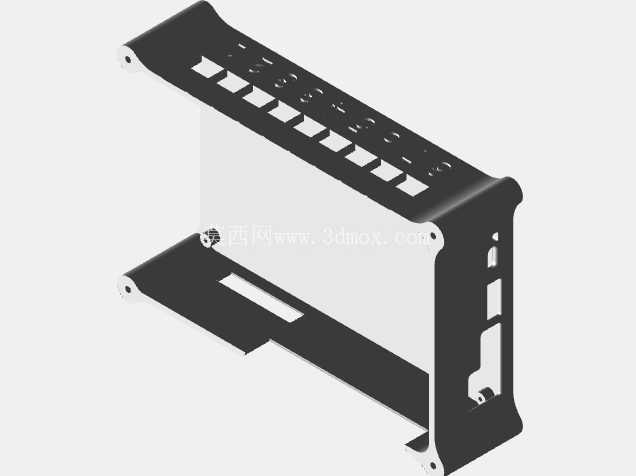

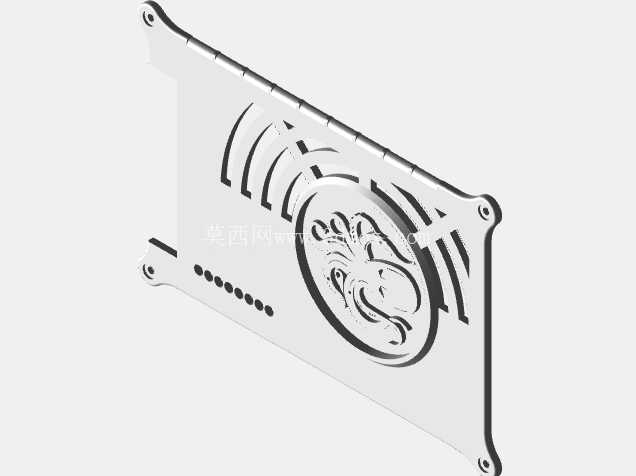

　　这款适配BTT Octopus V1.0控制板的外壳，核心应用场景围绕桌面级FDM 3D打印机的主控模块防护展开，日常装机时，控制板作为整机的信号处理核心，裸露安装不仅容易被打印过程中飘落的PLA、PETG耗材碎屑附着，造成引脚短接隐患，还可能在设备维护、线材插拔时被工具磕碰损坏板载元件，这款外壳就是针对这类实际装机痛点设计的防护结构。从结构功能来看，外壳采用上下分体式设计，下半部分为承托底座，上半部分为侧围加顶部限位的框架结构，安装时先将控制板对准底座上的定位柱放置，再扣合上半部分框架即可完成组装，不需要额外设计复杂的卡扣结构，降低3D打印后的装配难度。

　　外壳侧面对应控制板的所有外接端口做了精准的开口避让，包括步进电机驱动接口、热端加热与热敏接口、热床接口、风扇供电接口、USB通讯接口、电源输入接口的位置都预留了足够的插拔空间，不会出现线材插接受阻、接口对位偏移的问题，同时顶部预留了驱动芯片散热的通风间隙，避免封闭结构导致驱动模块工作时积热，影响长时间打印的运行稳定性。设计过程中优先考虑了3D打印的工艺适配性，所有外露边都做了R2的圆角过渡，避免打印后出现尖锐的边角毛刺，同时所有壁厚统一设置为2mm，既保证外壳的结构强度，不会在日常拆装时轻易开裂，也能减少打印耗材的用量，降低打印耗时。

　　外壳的安装边界完全匹配BTT Octopus V1.0控制板的实际尺寸，板体长宽方向的预留间隙控制在0.2mm，既不会因为间隙过小导致板体卡装困难，也不会因为间隙过大造成板体在外壳内晃动，底座上的固定孔位对应控制板的原生安装孔，可直接使用M3螺丝将控制板锁固在底座上，外壳整体的外部尺寸比控制板单边大5mm，能够完全覆盖板体边缘的焊点与引脚，避免装机过程中金属线材、工具误触引脚造成短路。

　　在实际装机使用时，这款外壳可以直接固定在3D打印机的型材框架上，底座底部预留了适配2020铝型材的螺母槽位，不需要额外设计转接件，就能将整个主控模块稳固安装在设备的电控仓内，外壳侧面的走线开口对应电控仓的常规走线路径，方便整理整机线束，让设备内部走线更加规整，减少线材杂乱带来的电磁干扰问题。不同于市面上完全封闭的控制板外壳，这款设计在对应板载状态指示灯的位置做了镂空开口，装机后不需要拆开外壳就能直接观察控制板的供电状态、驱动运行状态，方便日常调试与故障排查。考虑到3D打印的成型公差，所有卡扣与孔位的设计都预留了0.3mm的打印补偿量，即使使用普通桌面级FDM打印机打印，也能顺利完成装配，不需要对打印件进行大量的打磨修整。外壳的分体结构也方便后期维护，当需要更换驱动芯片、调整板载跳帽时，只需要拆开上半部分框架就能操作，不需要将整个控制板从安装位拆下，减少维护的工作量。从结构强度来看，侧围部分在接口开口的位置都做了加强筋设计，避免多次插拔线材时造成开口处开裂，底座的承托面做了网格状的减重设计，在保证承托强度的同时进一步减少耗材用量，同时减重槽也能增加控制板底部的空气流通，辅助板载元件散热。
