带中心安装孔圆盘式磁铁防护结构

　　在各类磁吸定位、磁吸吸附工装、小型磁吸固定装置的实际应用场景中，裸露的磁铁长期受磕碰、摩擦、外部介质侵蚀，很容易出现镀层脱落、磁体碎裂、吸附面磨损的问题，直接影响磁吸装置的吸附力稳定性与使用寿命，这款圆盘式磁铁保护结构正是针对这类工程痛点设计的配套防护零件。从实际使用场景来看，这类保护罩常配套圆柱形强磁磁铁使用，覆盖在磁铁非吸附端面与侧周面，仅预留吸附工作面的接触空间，既可以避免磁铁在安装、拆卸过程中与金属安装基座直接磕碰，也能隔绝日常使用中灰尘、切削液、潮湿空气对磁体表面的侵蚀，尤其适合车间工装夹具、电子设备磁吸固定组件、小型通讯器材磁吸定位结构这类需要频繁拆装、长期暴露在复杂工况下的磁吸部件配套使用。

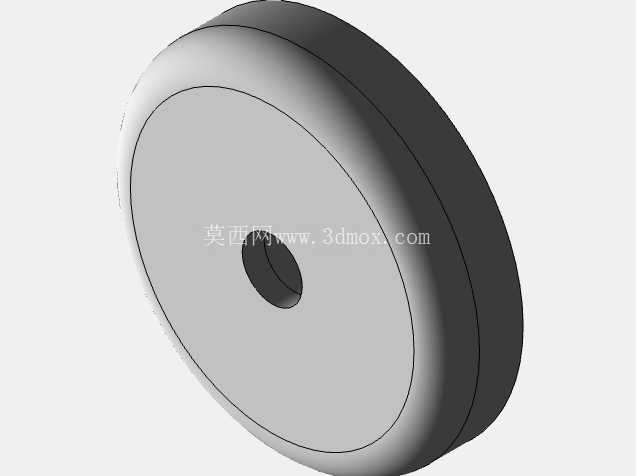

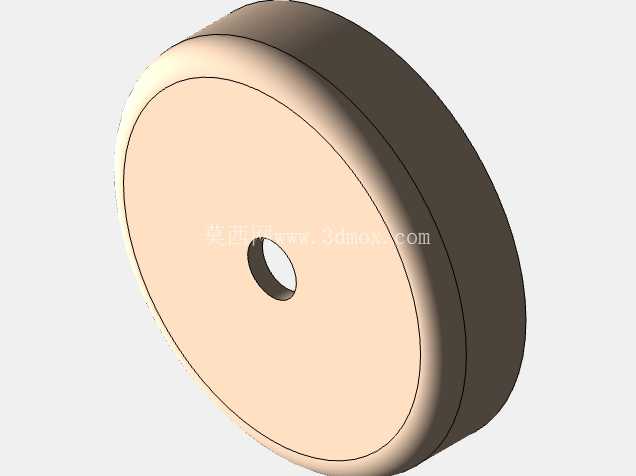

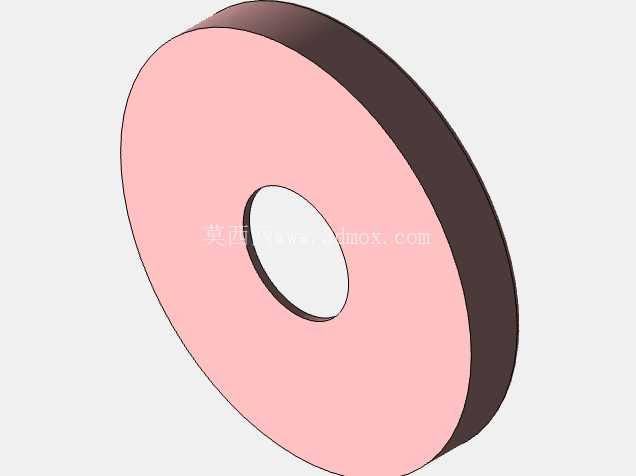

　　从功能特性上看，该结构采用圆盘式包覆设计，整体为等厚回转体结构，中心预留贯通安装孔，可通过螺丝、销轴类紧固件直接穿过中心孔，将保护罩与内部磁铁一同固定在安装基座上，安装过程无需额外设计复杂的卡扣或粘接结构，装配效率高，后期维护更换时只需拆卸中心紧固件即可完成保护罩或内部磁铁的替换，维护成本极低。保护罩的内孔尺寸与配套磁铁的外径采用小间隙配合设计，装配时可直接将磁铁压入保护罩内腔，配合少量厌氧胶即可实现周向与轴向的固定，不会出现磁铁在保护罩内部窜动、偏移的问题；保护罩的端面厚度经过受力校核，既可以承受安装时紧固件的压紧力，不会出现压溃变形的问题，也不会因为壁厚过大导致磁路被过度阻隔，影响磁铁工作面的吸附力输出。从设计思路层面，该结构在建模阶段优先考虑了加工工艺性，整体回转体结构可直接通过棒料车削加工完成，无需复杂的铣削工序，加工时一次装夹即可完成外圆、端面、中心孔、内腔的全部加工，尺寸一致性容易保证，适合批量生产；结构上没有尖锐棱角、薄壁深腔这类加工难点，普通数控车床即可完成加工，加工成本低廉，适配不同规格磁铁时，只需调整内腔直径、外圆厚度、中心孔尺寸几个核心参数即可快速衍生出同系列不同规格的保护罩模型，参数化修改效率高。

　　从外形尺寸与安装边界来看，该保护罩的外圆直径略大于配套磁铁的外径，安装后保护罩的侧周面会高出磁铁侧表面1-2mm，当磁铁吸附在金属工件表面时，保护罩的端面不会与工件表面接触，不会干涉磁铁与工件的紧密贴合，保证吸附力完全作用在工件接触面上；中心安装孔的尺寸适配常用的M3-M5规格紧固件，可直接穿过标准内六角螺丝、十字螺丝完成固定，安装孔的沉台深度与螺丝头部厚度匹配，安装后螺丝头部不会高出保护罩端面，避免出现螺丝头部刮擦工件、干涉吸附的问题。

　　保护罩的轴向总厚度根据配套磁铁的厚度设计，磁铁装入内腔后，磁铁的吸附工作面与保护罩的端面齐平或略微高出0.1-0.2mm，既保证磁铁可以完全接触被吸附工件，也能让保护罩的侧周壁完全包裹磁铁的侧面，避免磁铁侧面受外力碰撞出现破损。在实际选型配套时，设计人员只需确认配套磁铁的外径、厚度，以及安装紧固件的规格，即可快速匹配对应尺寸的保护罩，无需重新进行结构设计，大幅缩短磁吸组件的开发周期；对于需要在磁铁侧面加装隔磁层的应用场景，也可以在保护罩内腔与磁铁之间预留0.2-0.3mm的间隙，填充隔磁材料，进一步优化磁路分布，减少磁铁侧面的漏磁，提升工作面的吸附效率。
