MT3608直流升压模块配套USB防护外壳

在便携电子设备改装、小型嵌入式供电系统搭建的现场，经常能遇到MT3608直流升压模块的应用场景——这类模块能把3.7V锂电池的低压输出抬升到5V标准USB供电电压，给小型数码外设、单片机开发板、便携照明模块供电，但裸露的电路板不仅容易在拉扯线材时扯脱焊盘，积灰、意外短接、日常磕碰都可能造成模块损坏，甚至引发供电短路的风险，配套的USB保护壳正是针对这类现场痛点设计的结构件。

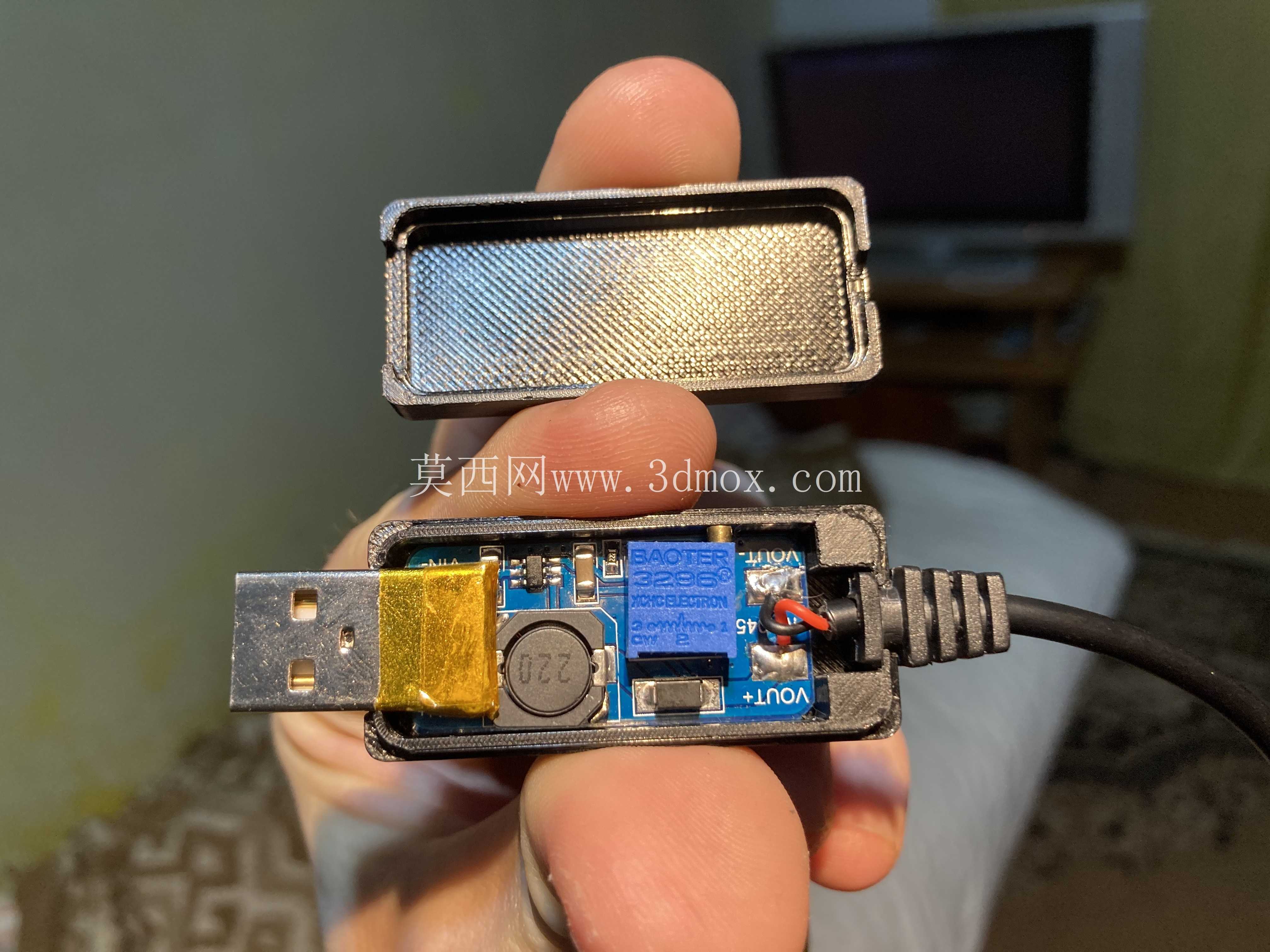

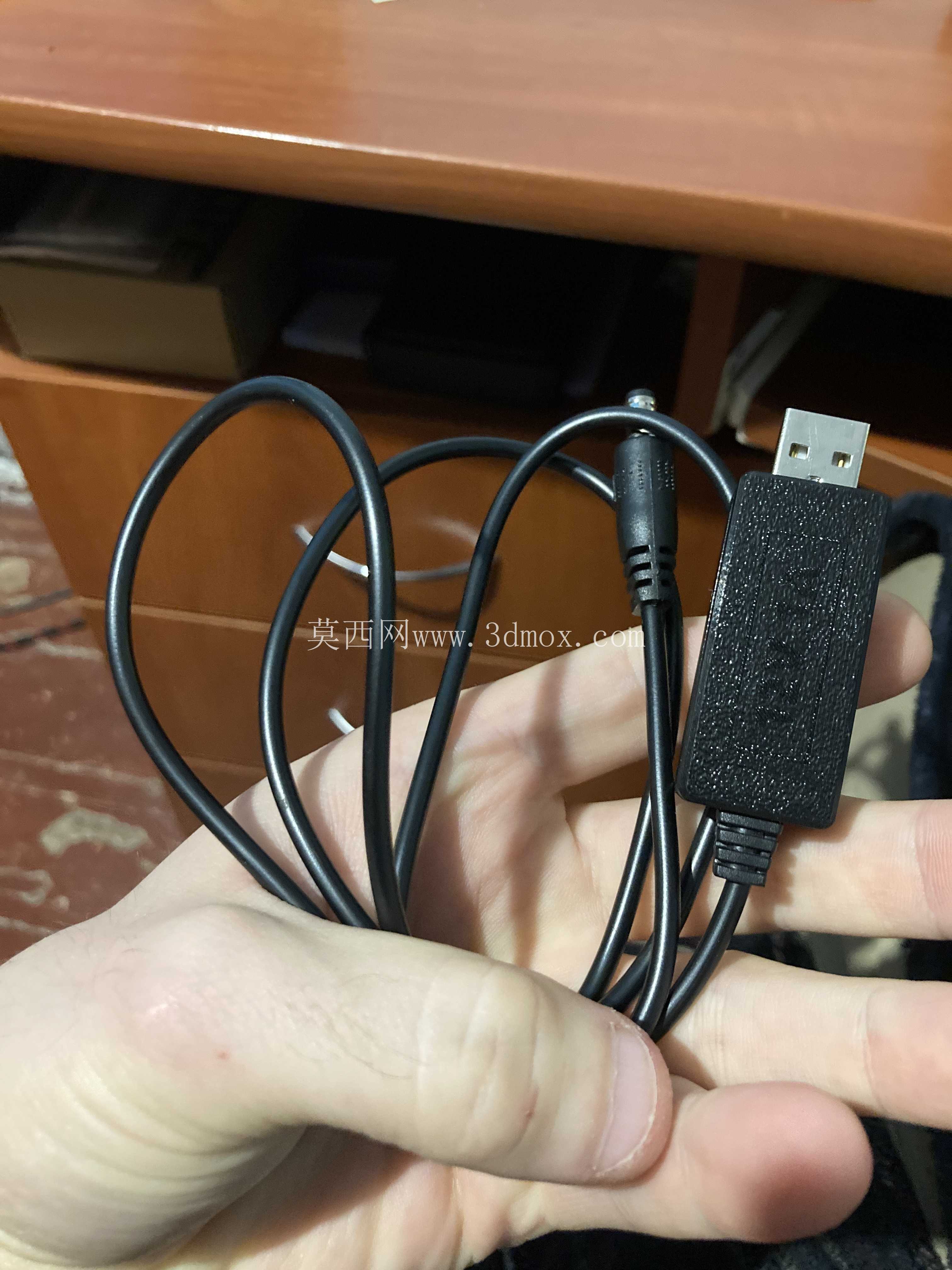

从实际使用的需求出发，这个外壳的设计首先卡准了MT3608升压模块的安装边界，内腔尺寸完全贴合常规贴片版MT3608模块的长宽规格，预留的USB公头伸出位置刚好对齐模块本身的USB输出接口，不会出现接口偏移、插接受阻的问题；线材引出端做了带限位的出线槽，配套的USB输入线卡入槽位后，能抵消日常拉扯线材时传递到焊盘的拉力，避免反复弯折导致的线材根部断裂、焊盘脱焊问题，这也是很多裸模块使用中最常见的故障点。

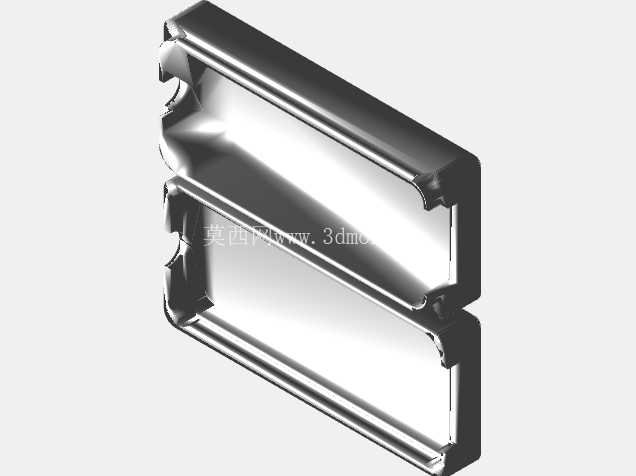

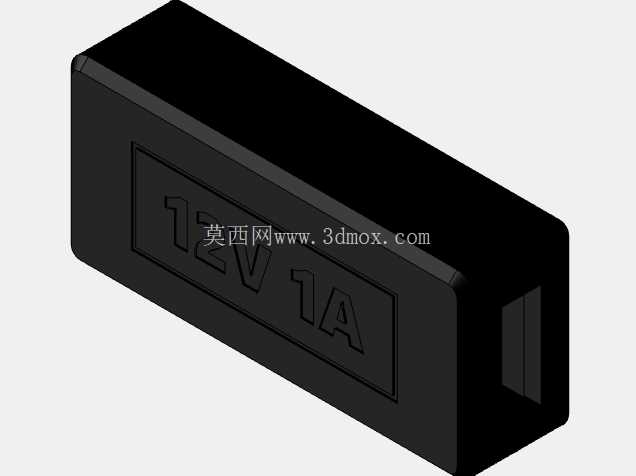

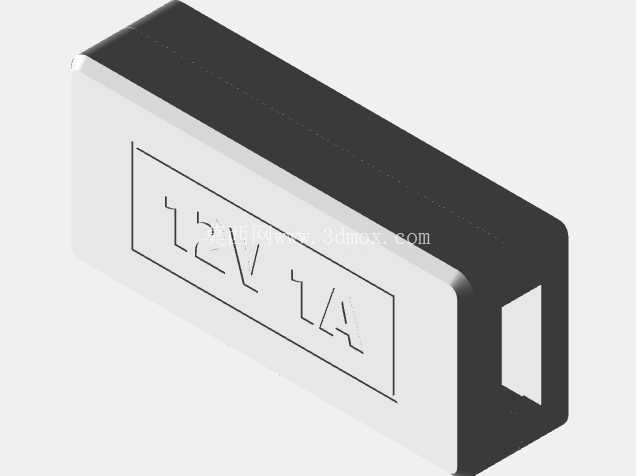

设计过程中没有做多余的装饰性结构，整体采用方正的贴合式造型，外壳壁厚控制在1.2mm，既保证3D打印时的结构强度，不会因为日常握持、挤压出现开裂，也不会过度增加整体体积，方便把整套升压模块塞进狭小的设备仓、便携收纳盒里。外壳上下盖的合模位置做了0.2mm的定位止口，不需要额外打螺丝，靠打印件本身的轻微过盈就能扣合紧密，日常维护拆开调整模块跳线、更换元件时也不需要工具，直接就能撬开外壳操作，对于经常调试电路的从业者来说，这种免螺丝的结构比打胶、锁螺丝的固定方式效率高很多。

考虑到手作改装、小批量制作的场景，这个外壳完全适配普通FDM3D打印机的打印参数，不需要支撑结构就能直接打印成型，表面的细微磨砂纹理刚好掩盖3D打印的层纹，握持时也不容易打滑。外壳表面没有做多余的开孔，只在对应模块指示灯的位置预留了0.8mm的透光小孔，不用拆开外壳就能直观看到模块的供电状态，同时也能阻挡日常使用中的灰尘、细小金属碎屑飘进电路板表面，降低积灰导致的绝缘下降、短路风险。

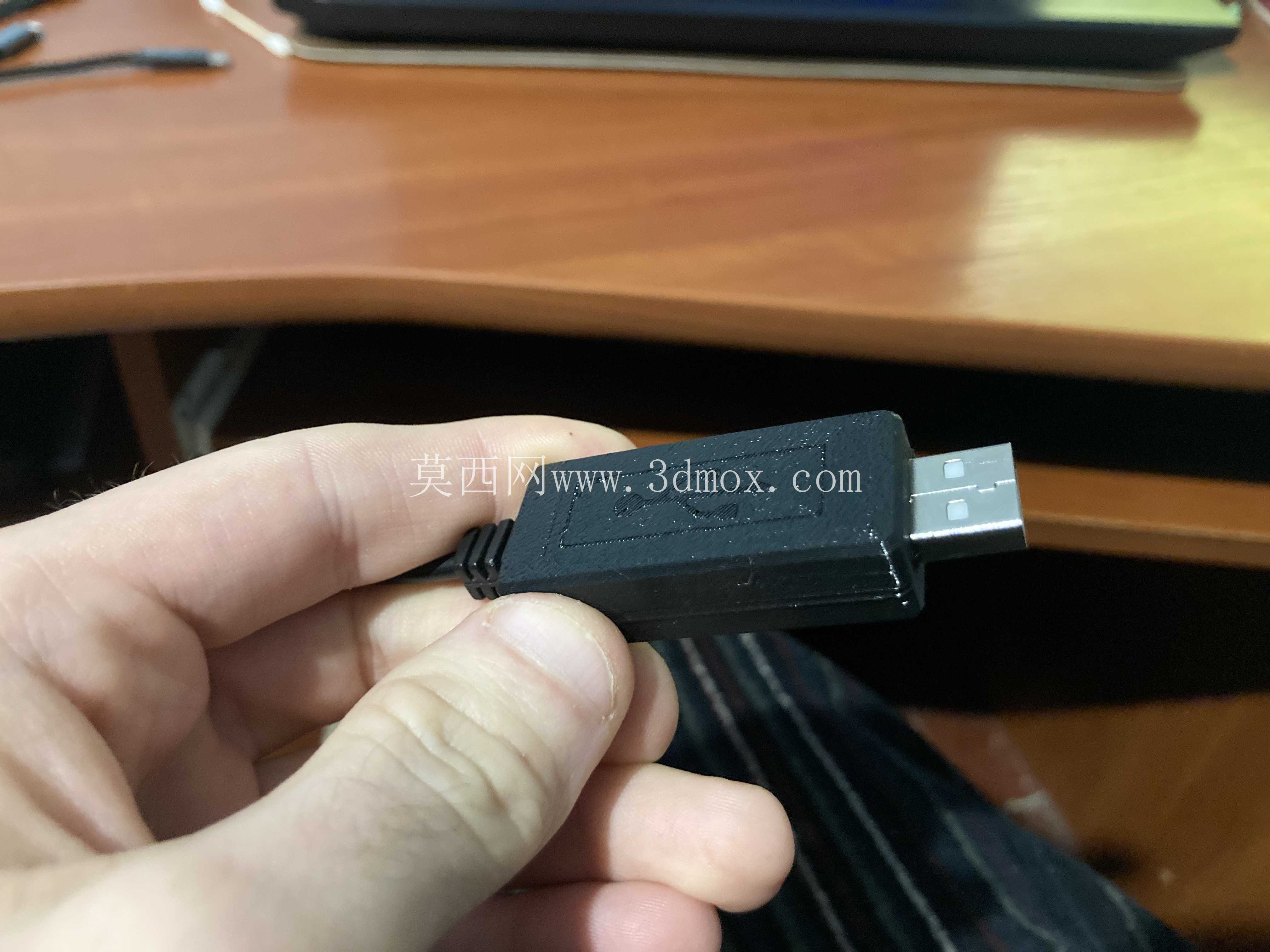

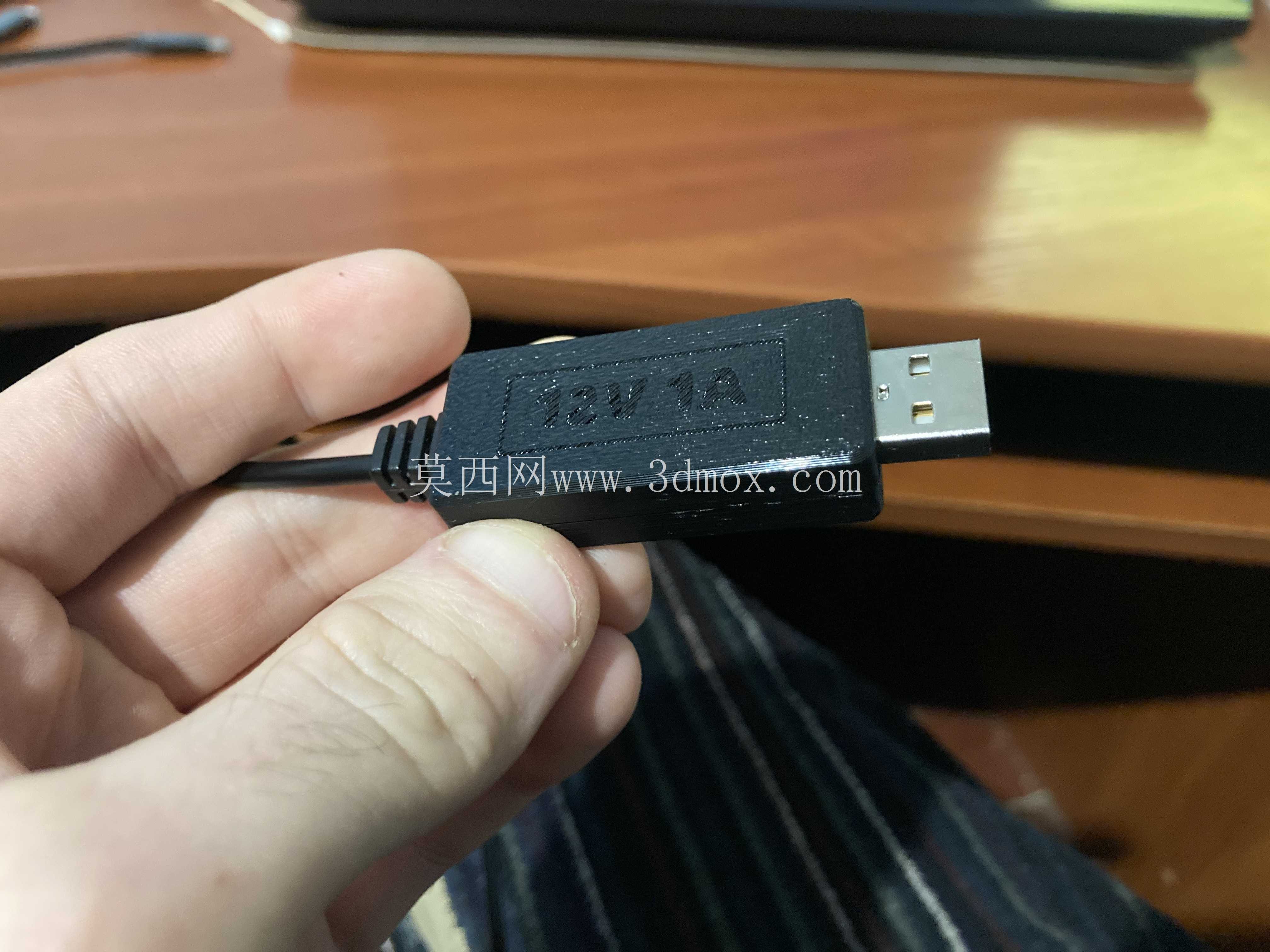

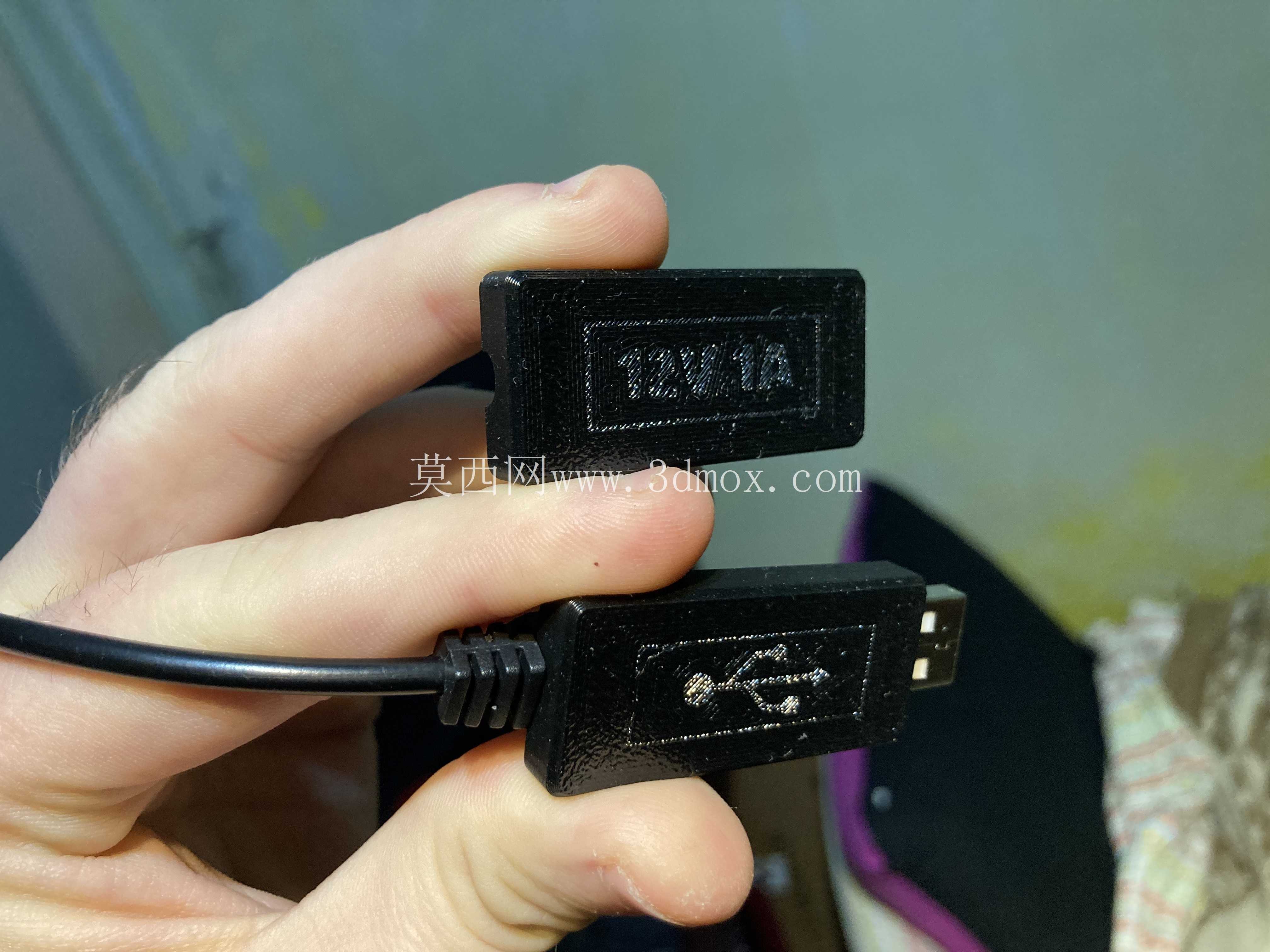

在实际装机测试中，这个外壳的安装公差控制在0.1mm以内，模块放入内腔后不会出现晃荡、移位的情况，USB公头伸出外壳的长度刚好符合标准USB接口的插接深度，插在充电头、USB母座上时不会出现接触不良、插接过松的问题；出线位置的圆角处理避免了锋利边缘割伤线材外皮，长期弯折线材也不会被外壳边缘磨破绝缘层。对于经常做便携供电改装、小型电子设备DIY的从业者来说，这个外壳解决了裸模块使用中的绝大多数结构防护问题，不需要自己反复测量尺寸、画图打样，直接打印就能装配使用，能大幅缩短小项目的结构制作周期。

不同于通用型的塑料外壳，这个结构完全针对MT3608升压模块的布局做了适配，避开了模块上电感、电容的凸起位置，不会出现元件顶壳、装配压坏元件的问题，内腔的微小凸筋刚好卡在模块电路板的边缘，不需要额外打胶就能把电路板固定在壳体内，即使从一米左右的高度意外跌落，也不会出现电路板移位、元件磕碰损坏的情况。在户外便携设备、临时供电调试的场景里，带外壳的升压模块也能更好的适应复杂的使用环境，避免露水、溅水直接接触电路板，提升整套供电装置的可靠性。
