嵌入式非接触门禁刷卡读卡器结构设计

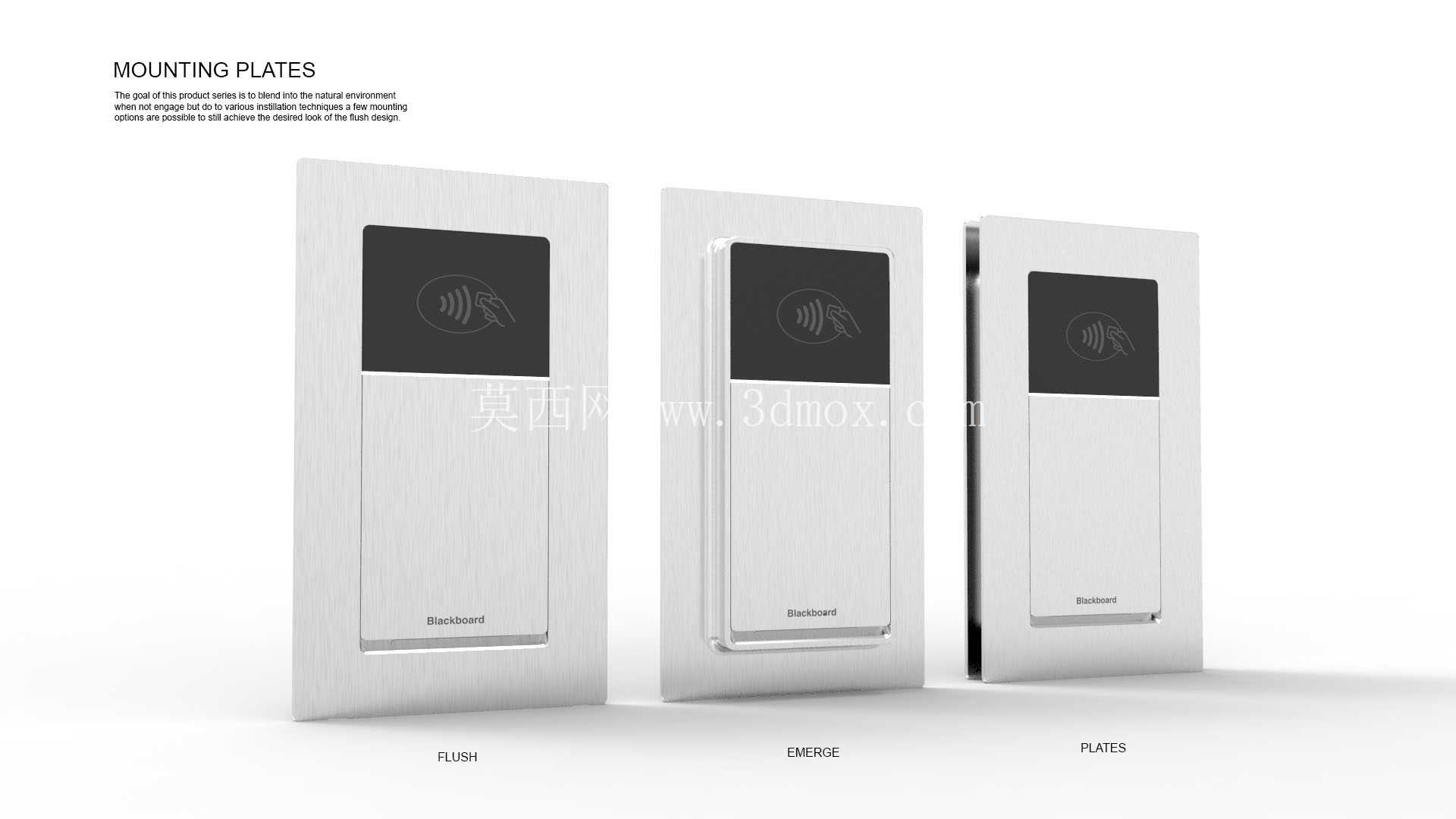

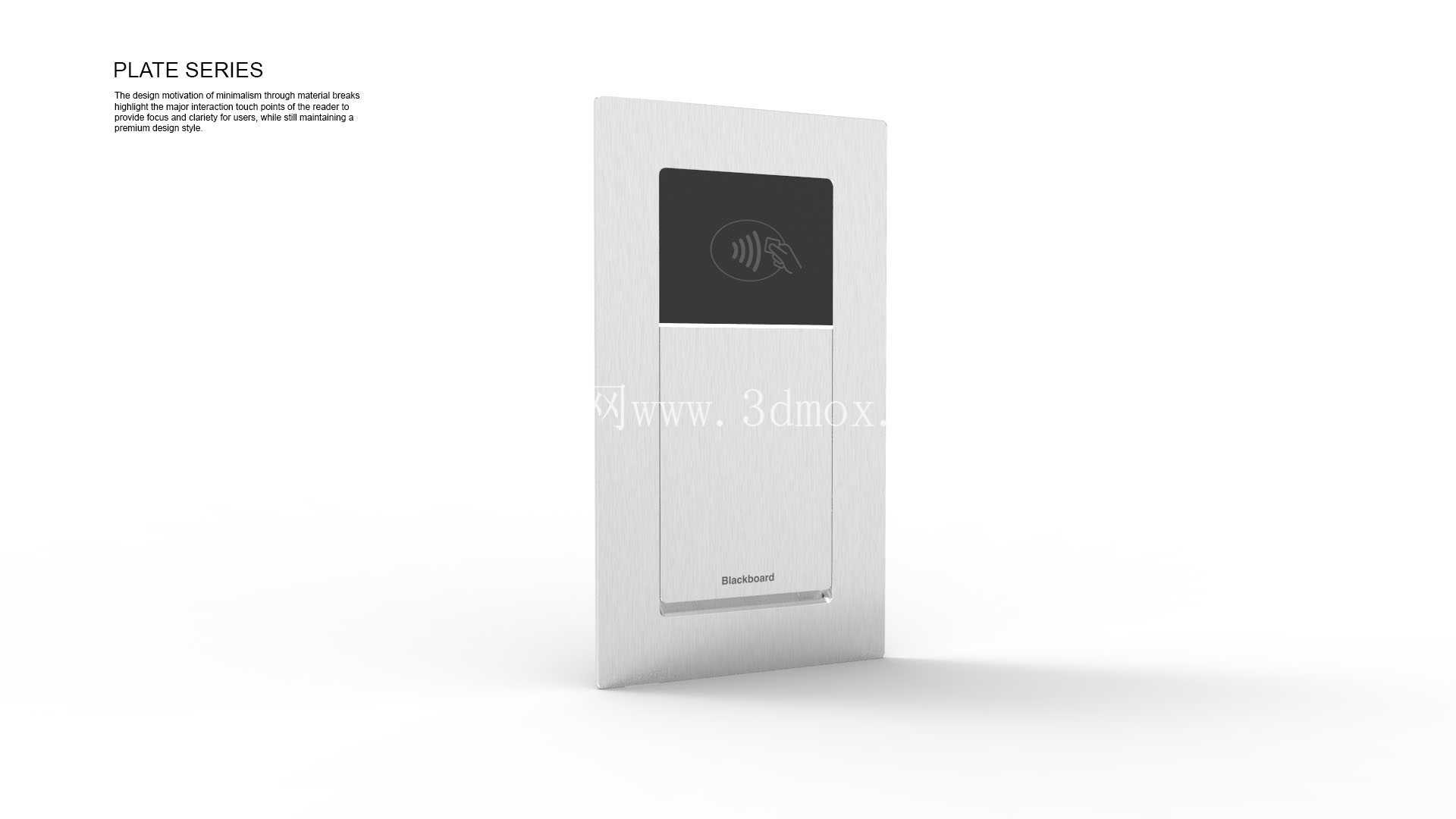

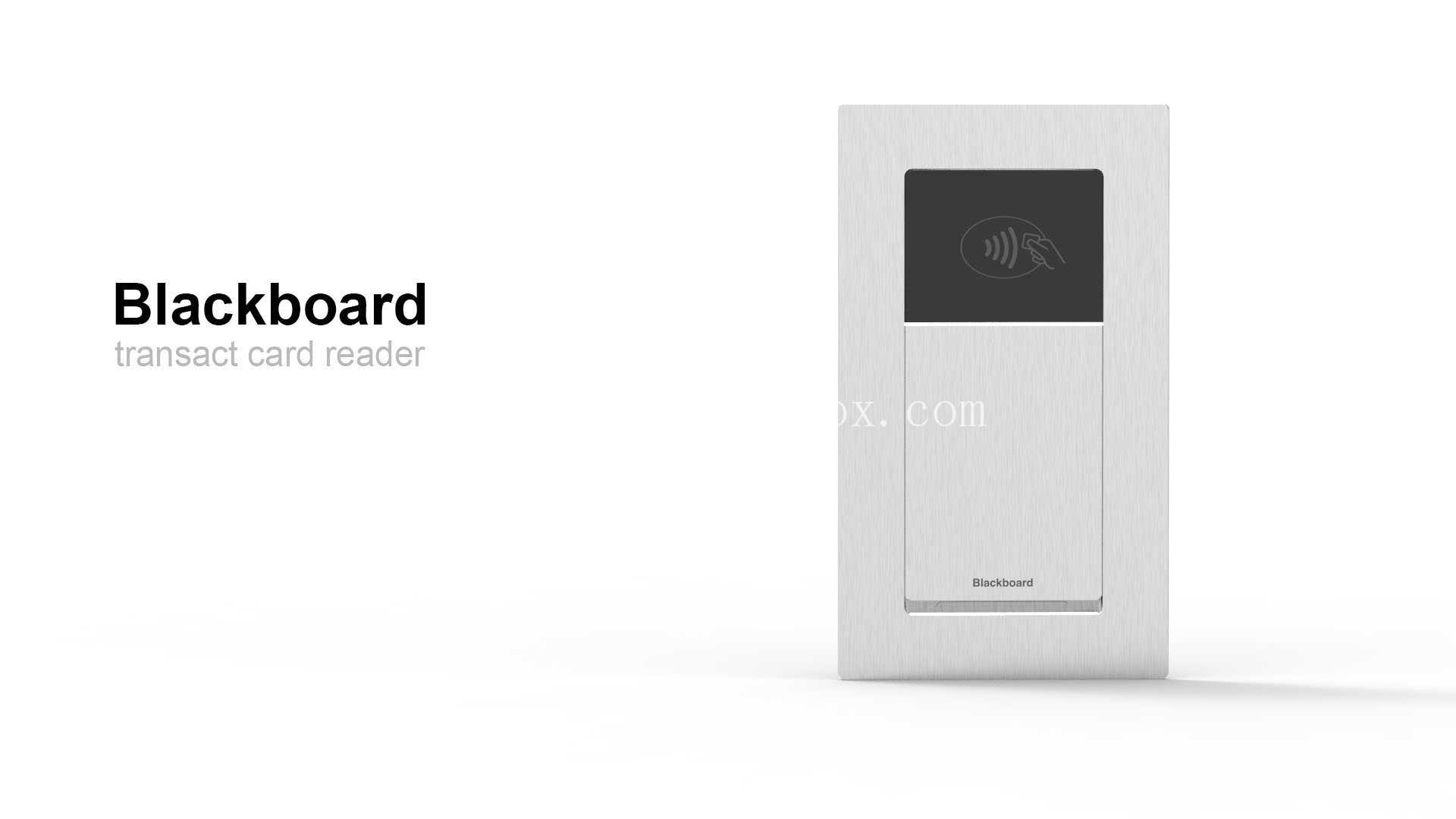

　　这款非接触式门禁读卡器的结构设计，核心围绕商用办公、园区出入口、单元楼门禁等高频通行场景的实际使用需求展开，区别于传统外露式读卡器的安装痛点，整体采用竖版嵌入式安装形态，适配标准86型预埋底盒的安装边界，安装完成后设备面板与墙面齐平，不会突出墙面形成磕碰隐患，也能避免外力冲撞导致的设备移位、接线松脱问题。设备整体外壳采用拉丝铝合金材质一体成型，表面做阳极氧化处理，既具备金属材质的抗刮耐磨特性，适配公共区域高频使用的损耗需求，也能通过金属外壳的屏蔽结构减少外界电磁信号对射频识别模块的干扰，提升刷卡识别的稳定性。

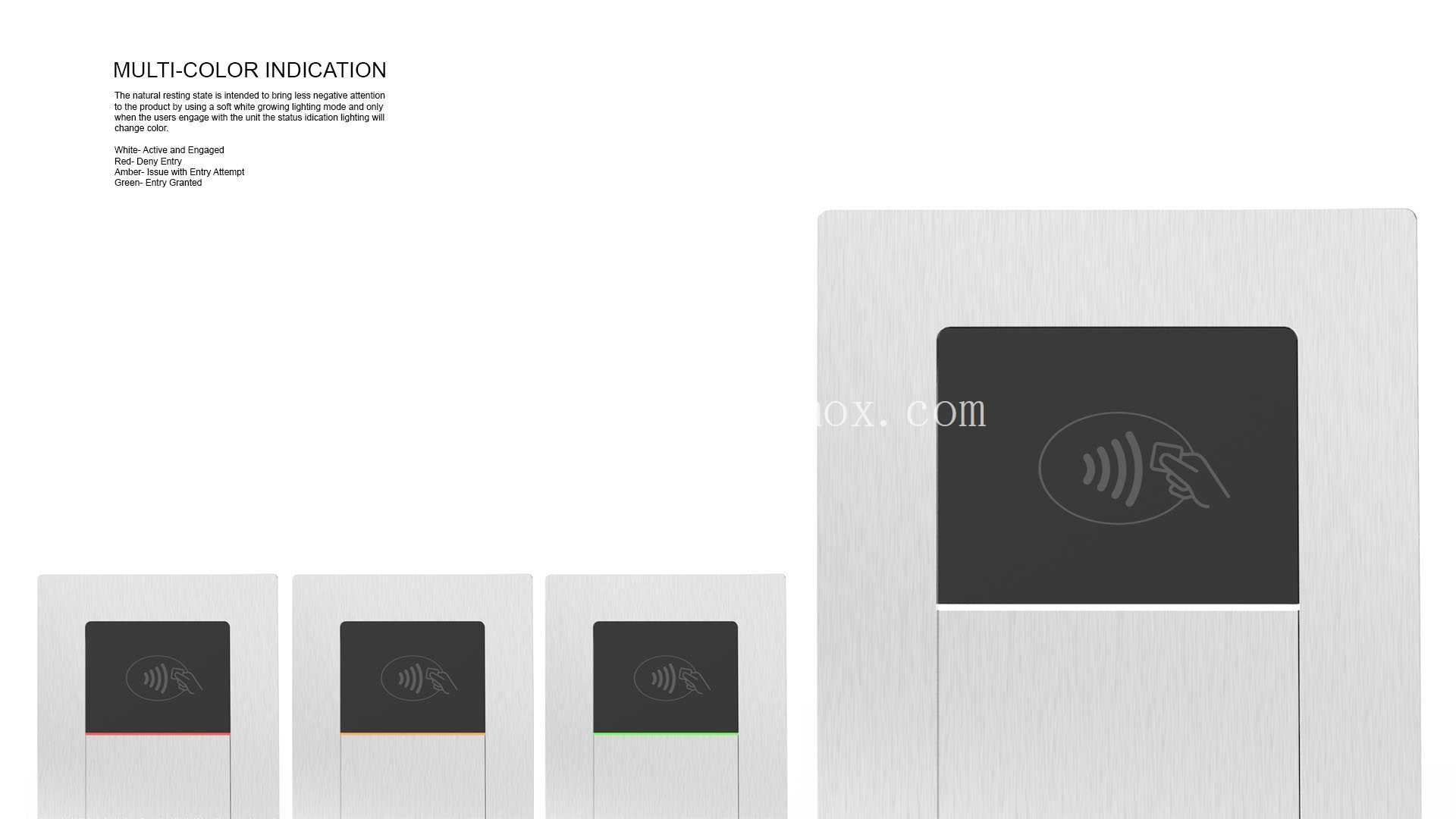

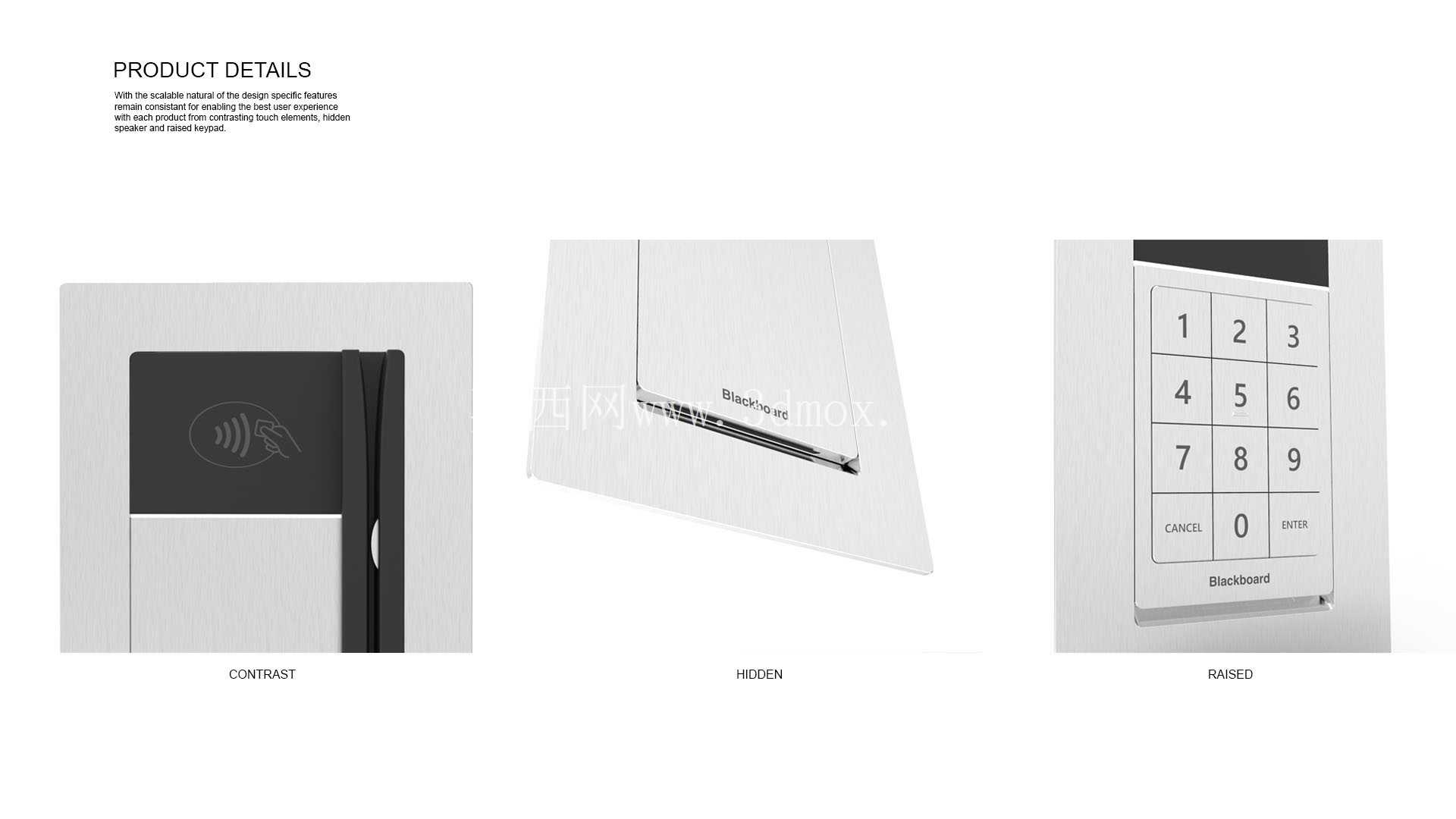

　　设备上部为非接触识别感应区，感应模块做了倾角优化，识别区域的信号覆盖范围控制在设备正前方0-5cm区间，既避免相邻读卡器之间的信号串扰，也能保证用户持卡靠近时无需精准对准即可快速完成识别，感应区表面采用半透磨砂PC材质，内置状态提示灯组，待机状态下保持低亮度柔光显示，识别成功时切换提示光效，无需额外设置外置指示灯破坏面板整体性。下部为一体化面板结构，无外露螺丝、拼接缝隙，表面做同材质拉丝处理，与上部感应区形成视觉层次区分，面板底部预留极小的品牌标识区域，不会破坏整体简洁的视觉效果。

　　内部结构采用分层堆叠设计，最上层为射频感应天线板，天线布线做了环形优化，避开金属外壳的信号屏蔽区域，保证识别灵敏度；中间层为主控电路板，集成信号处理、通讯接口电路，接线端采用插拔式端子设计，现场安装时无需焊接，直接对应预埋底盒内的电源线、通讯线插入即可完成接线，降低现场施工的难度；最下层为安装固定结构，设置对称的弹性卡扣与螺丝固定位，既可以通过卡扣快速卡入预埋底盒完成预固定，也可以通过螺丝进行二次紧固，适配不同施工标准的安装场景，避免长期使用后设备松动。

　　设备的整体厚度控制在25mm以内，完全适配常规墙面预埋底盒的深度尺寸，无需额外凿深墙面，适配旧门禁系统的改造升级场景，更换设备时无需重新布线、调整预埋盒尺寸，直接替换原有86型面板设备即可完成升级。在结构可靠性设计上，设备面板与底壳的拼接处做了一圈密封胶条，安装完成后可以达到IP54的防护等级，能够阻挡日常飞溅的水渍、灰尘进入设备内部，适配半户外单元门、园区出入口等存在少量淋雨、扬尘的使用场景，避免内部电路因为受潮、积尘出现故障。感应区的PC面板做了防紫外线处理，长期受阳光照射不会出现发黄、开裂的问题，延长户外场景下的使用寿命。设备的边角全部做了R2mm的圆角处理，安装完成后与墙面衔接处过渡自然，没有尖锐棱角，避免人员通行时剐蹭受伤。从实际使用的角度出发，这款读卡器的结构设计充分考虑了施工安装、长期使用、维护更换的全流程需求，嵌入式的安装形态让墙面整体更整洁，金属外壳的材质适配公共区域的高强度使用需求，优化后的感应区域结构提升了识别成功率，减少用户刷卡时的等待时间，分层式的内部结构也方便后期维护时快速拆解更换故障模块，无需整体拆卸设备破坏墙面装修。
