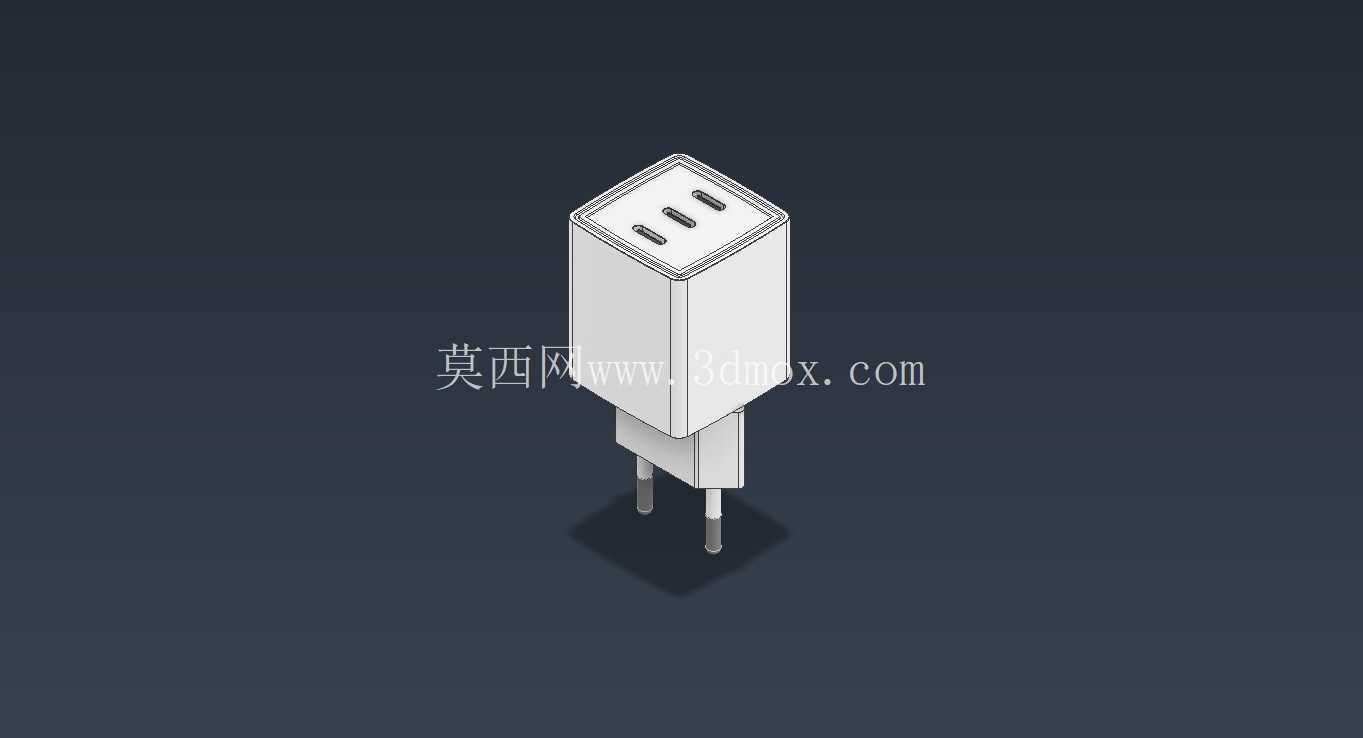

双C口墙插式手机快充充电头结构设计

日常做消费电子周边结构设计时，墙插式充电头是接触频率极高的品类，这款双Type-C口的墙充结构，完全贴合当下多设备用户的使用需求，先从实际应用场景说起，这类充电头主要适配家庭墙面86型插座、办公位桌面插排、差旅携带的便携插板使用，覆盖智能手机、平板、TWS耳机、小型智能穿戴设备的日常补电需求，相比单口充电头，双C口的配置能同时满足两台设备的供电需求，减少插排接口占用，也不用用户出门携带多个充电头，降低随身负重。

从功能特性来看，这款充电头采用固定插脚设计，插脚符合国标墙插的尺寸规范，插入插座后不会出现松垮晃动的情况，插脚与壳体的衔接处做了限位台阶，避免插脚受外力歪斜导致内部电路接触不良。输出端配置两个Type-C接口，接口居中排布在壳体顶面，接口周围做了0.3mm的下沉限位，用户插拔数据线时不会因为对位偏差刮蹭壳体表面，同时接口内部的胶芯高出壳体平面0.2mm，能减少数据线插头与壳体的摩擦，长期使用也不会出现壳体掉漆、接口松动的问题。

设计思路上，这款充电头走的是极简实用路线，整体壳体采用方正切角造型，四个侧边做了R1.5的圆角过渡，既不会因为棱角过于尖锐划伤用户手部，也能在注塑生产时减少壳体边角的应力集中，降低成型后翘曲变形的概率。壳体采用上下扣合的装配结构，扣合位置设置在壳体侧面的中分线处，扣合余量设计为0.8mm，装配后缝隙控制在0.1mm以内，既保证装配牢固度，也不会出现明显的合模缝影响外观。内部空间预留了足够的安规距离，高压侧与低压侧之间设置了隔离挡筋，满足3C认证的爬电距离要求，同时壳体内部预留了散热筋位，对应内部功率器件的发热位置，能将工作时产生的热量快速传导到壳体表面散出，避免长时间高功率输出时出现过热降频的情况。

外形尺寸与安装边界方面，这款充电头的主体长宽尺寸控制在32mm*32mm，插脚伸出长度为18mm，整体厚度为28mm，这个尺寸设计充分考虑了墙插的使用场景，当插在墙面插座上时，不会遮挡相邻的插座接口，用户可以在旁边同时插入其他插头，不会出现空间干涉。插脚的中心距严格按照国标墙插的10mm间距设计，插入时的插拔力控制在30N-50N之间，既不会因为太松容易脱落，也不会因为太紧导致插拔困难。顶面的两个Type-C接口中心距为12mm，当同时插入两根Type-C数据线时，两个数据线插头之间留有2mm以上的间隙，不会出现插头互相挤压无法同时插入的情况。

从结构设计的细节来看，壳体表面采用细晒纹处理，既能提升握持插拔时的摩擦力，也不容易残留指纹和划痕，长期使用外观保持度更好。插脚与内部PCB的连接采用铆接结构，相比焊接结构，铆接的抗震动性能更好，即使充电头不慎从桌面掉落，也不会出现插脚与电路板脱焊的情况。壳体的卡扣位置均匀分布在四个侧边，每个侧边设置两个卡扣，总共8个卡扣点，装配后上下壳的结合强度均匀，不会出现某一侧翘起的问题。另外在插脚根部设计了橡胶密封圈，能阻挡日常使用时的灰尘、泼溅的水渍进入壳体内部，提升产品的环境适应能力，适合桌面、床头、厨房等多场景使用。

做这类消费电子电源配件的三维建模时，最需要注意的就是装配干涉问题，尤其是内部元器件与壳体的间隙、插脚的位置精度、接口的对位精度，这些细节直接决定了后续开模生产的良率。这款模型的结构完全按照量产产品的设计逻辑搭建，所有的壁厚、圆角、扣位、筋位都符合注塑生产的工艺要求，没有出现壁厚不均、倒扣无法脱模的问题，不管是用来做产品可视化渲染、结构方案验证，还是作为数码配件类的设计参考，都能直接复用相关的结构逻辑，省去从零开始搭建基础结构的时间。
