适配创想三维打印机的电烙铁安装支架

日常桌面级FDM3D打印作业场景里，电烙铁是处理喷头堵头、耗材残留、喷嘴更换、线材接线的必备工具，多数从业者习惯将电烙铁随意放置在工作台边，既容易因高温烫损打印平台、线材或桌面防护垫，也存在烙铁头磕碰受损、高温误触的安全隐患，这款安装支架正是针对这类桌面作业痛点设计，可直接集成在创想三维系列打印机的铝型材滚轮导轨上，无需额外占用工作台面空间。

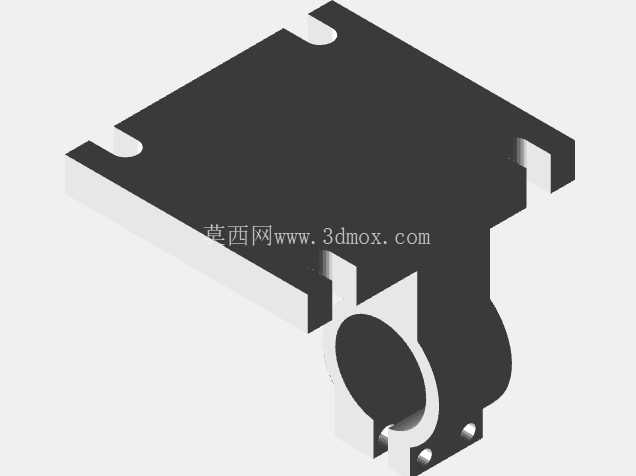

从结构功能来看，支架主体分为上部安装基板与下部烙铁夹持环两部分，上部基板开设两处对称的U型挂装槽，挂装槽的开口尺寸完全匹配打印机滚轮组件的安装凸台宽度，安装时无需拆解原有滚轮结构，直接将U型槽对准凸台卡入即可完成初步定位，基板与滚轮接触面做了平面度公差控制，保证安装后不会出现倾斜晃动，支架可顺着滚轮的滚动轨迹沿型材方向上下滑动，使用者可根据自身操作习惯调整烙铁放置的高度位置，适配不同身高、不同操作姿势下的取放需求，不用刻意侧身或抬手就能拿到烙铁，减少作业过程中的多余动作。

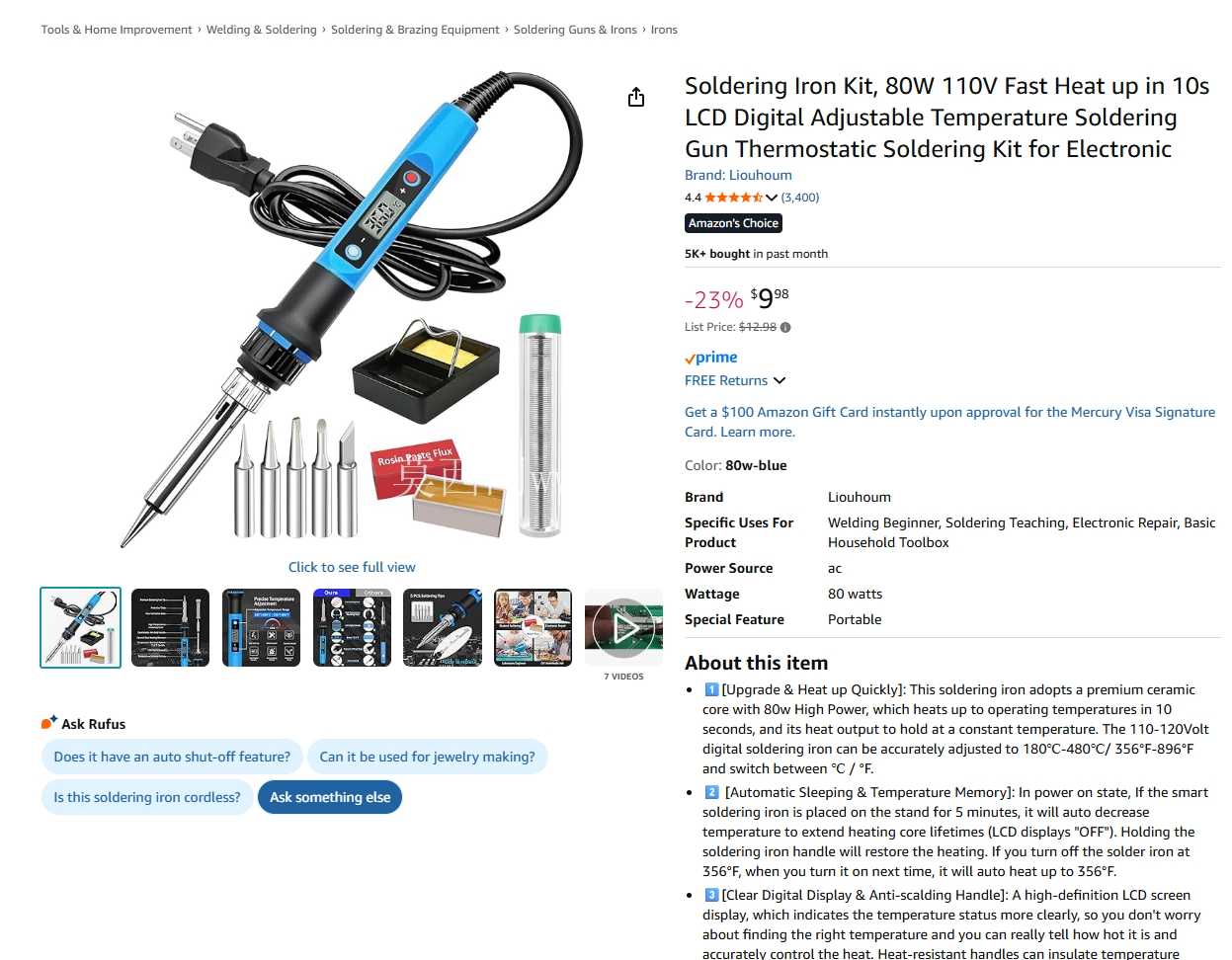

下部的夹持环采用开口式C型结构，内孔直径设定为18.5mm，这个尺寸并非随意选取，而是针对市面常见的入门级廉价电烙铁的手柄外径做的适配，同时也能兼容同直径规格的其他管状工具，比如热风笔、小型点胶针筒等，拓展了支架的使用场景。夹持环的开口处预留了黄铜嵌件的压装位，可直接压入标准M3铜螺母，配合M3螺栓即可实现夹持松紧度的调节，既可以保证烙铁放入后不会因设备运行的轻微震动滑落，也能适配手柄外径存在小幅公差的不同烙铁，相比纯塑料螺纹的结构，黄铜嵌件的加入大幅提升了锁紧结构的耐用度，避免多次调节后出现塑料滑牙、锁紧失效的问题。

设计过程中充分考虑了FDM打印的工艺特性，所有结构均做了无支撑打印优化，安装基板的厚度设置为4mm，兼顾结构强度与打印耗材用量，基板边角全部做了R2圆角处理，避免安装和使用过程中锐边划手。夹持环与基板的连接位置做了三角加强筋结构，筋板厚度2mm，可承受烙铁放置时的侧向冲击力，长期使用不会出现连接位置断裂的问题。安装边界方面，支架整体突出型材表面的距离控制在60mm以内，不会与打印机的X轴运动组件、打印平台运动轨迹产生干涉，挂装后不会影响打印机的正常打印作业，即使在打印机运行过程中取放电烙铁，也不会碰到运动部件。

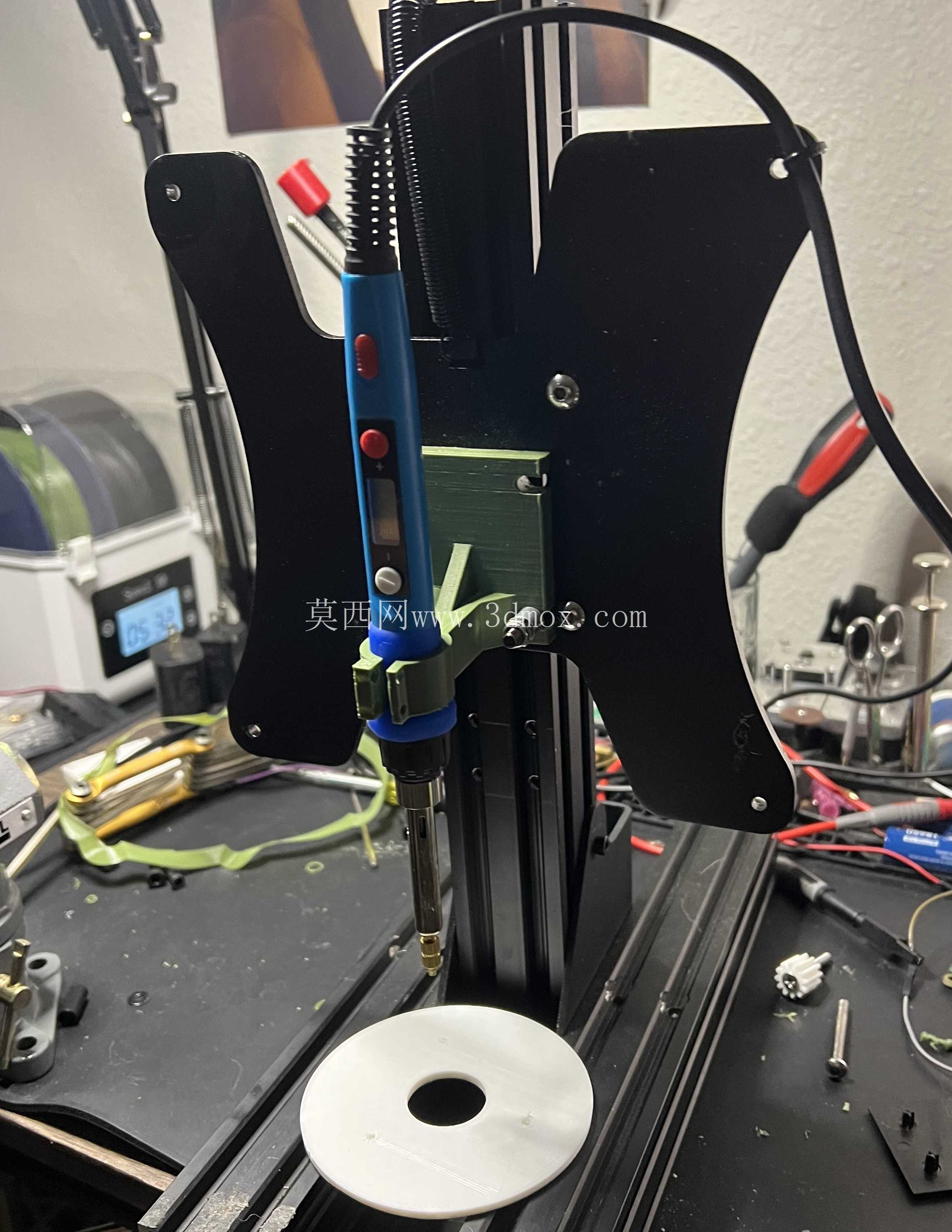

实际使用时，烙铁手柄插入夹持环后，烙铁头自然朝向设备外侧的安全方向，高温部分不会对准打印机的线材、皮带、屏幕等易损部件，有效降低作业安全风险。相比传统的桌面独立烙铁架，这种集成式安装的支架不会被打印过程中移动的线材、工具碰倒，也不会因为工作台面堆满打印件、工具而无处放置，尤其适合桌面空间有限的个人工作室、教学实训场景使用。针对部分使用者习惯使用金属五金件替代打印嵌件的需求，结构上也预留了足够的安装间隙，即使不压入黄铜嵌件，也可以直接穿入M3螺栓配合螺母实现锁紧，适配不同的制作条件，两种安装方式都能保证夹持结构的稳定性，不会因为长期受热出现结构松动。
