蜂窝镂空结构TPU柔性机器人行走轮

这款柔性行走轮主要面向小型移动机器人的行走机构设计，适配室内巡检机器人、教育竞赛机器人、小型服务类移动平台的行走端使用，区别于传统硬质塑料或橡胶轮的刚性接触特性，采用TPU材质打印成型的轮体可在不额外加装减震结构的前提下，实现行走过程中的小幅形变缓冲，抵消地面微小凸起、接缝带来的振动传递，避免机器人搭载的精密传感器、视觉模块因高频振动出现数据漂移或成像模糊问题。

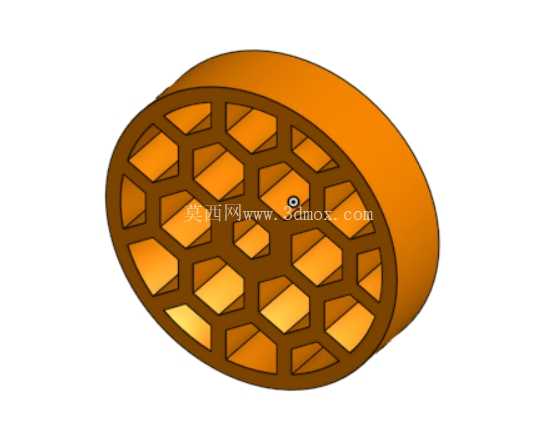

从结构设计逻辑来看，轮体采用外圈实心触地面、内部蜂窝镂空支撑的构型，外圈保留连续完整的圆柱接触面，保证与地面接触时的摩擦力均匀，不会因镂空结构直接接触地面出现行走卡顿、接触面压强不均导致的轮体偏磨问题；内部的蜂窝状镂空筋格并非随意排布，每个六边形筋格的壁厚、格室尺寸都经过受力校核，既可以在轮体受压时通过筋格的微小弹性形变吸收冲击，又能保证轮体径向的支撑刚度，避免负载下轮体出现过度形变导致的行走轨迹偏移，同时镂空结构大幅减少了材料用量，降低打印成本与轮体自重，减轻机器人行走电机的负载扭矩需求。

在安装边界适配方面，轮体中心预留标准的轮毂安装孔位，可直接适配市面上主流小型直流减速电机、舵机的输出轴径，孔位周边设计有小幅加厚的安装凸台，避免轴孔配合处因反复受力出现开裂，轮体的宽度与外径比例经过优化，既保证足够的接地面积提升行走稳定性，又不会因宽度过大增加转向时的摩擦阻力，适配差速转向、全向转向等多种小型机器人的转向逻辑。

实际应用场景中，这类柔性轮可适配瓷砖地面、木地板、短绒地毯、平整水泥地面等多种室内常见路面，相比硬质轮在光滑地面的打滑率更低，相比充气轮不存在漏气、胎压维护的问题，一体打印成型的结构无需额外组装轮辐、外胎等部件，生产制作流程更短，适合小批量定制的机器人研发场景使用。设计过程中特意将筋格的过渡位置全部做了圆角处理，避免3D打印过程中出现应力集中导致的层间开裂，同时TPU材质本身的耐磨损特性也能保证轮体在常规室内场景下的使用寿命，无需频繁更换行走部件。

从选型适配角度来说，这款轮体的负载能力匹配自重1-5kg的小型移动机器人，行走速度适配0.1-1m/s的常规移动速度区间，若用于更高负载或更快速度的场景，可通过调整蜂窝筋格的壁厚、更换更高硬度的TPU材料来提升支撑刚度，无需大幅改动整体结构构型，具备较好的设计延展性。
