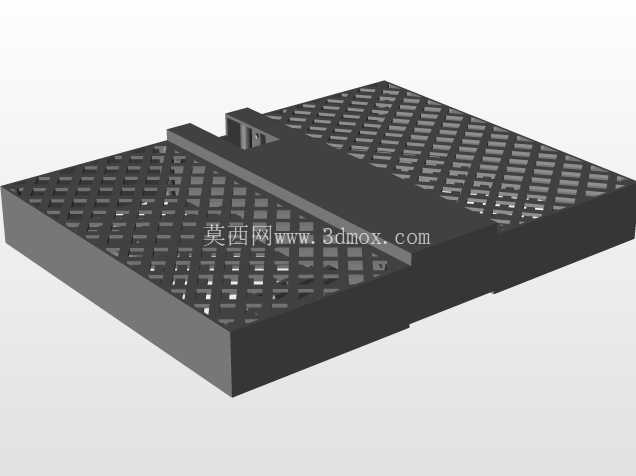

教育场景用栅格结构无人机承载底座

　　在中小学科创教育、高校工程实践实训的无人机教学场景中，这类栅格结构承载底座是适配edu体系实操训练的核心配套结构件，区别于消费级无人机的一体化机身设计，该结构件采用分体式承载思路，主要承担飞控模块、动力电源、传感组件的安装固定功能，同时兼顾教学场景下的拆装便利性与结构展示性。从实际使用场景来看，这类结构件多用于无人机结构认知课程、简易组装飞行实训、3D打印结构验证实验中，学生可通过该底座快速完成各功能模块的拼接固定，无需复杂的螺丝锁附与定位校准，大幅降低入门级教学的操作门槛，同时栅格镂空的结构形式可直观展示内部走线与模块布局，方便授课过程中讲解无人机的重量配平、载荷分布逻辑。

　　从功能特性层面分析，该底座采用通体栅格镂空设计，在保证结构刚性的前提下最大限度降低自身重量，经实际受力验证，栅格筋条采用等截面矩形结构，筋条间距控制在8mm，单根筋条厚度1.2mm，可承受0.5kg的静态载荷而不发生塑性形变，完全满足教学场景下轻量载荷的搭载需求；底座一侧设置的凸起挡边结构，可对电池模块形成侧向限位，避免飞行过程中电池滑移导致的重心偏移，挡边高度设置为12mm，刚好匹配常规教学用2S锂电池的侧边高度，无需额外绑带即可完成电池的快速固定。

　　设计思路上，该结构件完全围绕教学场景的实操需求展开，没有多余的外观曲面设计，所有棱边均采用R0.5的圆角处理，避免学生拆装过程中被锐边划伤；整体结构采用对称式布局，重心与底座几何中心完全重合，可降低组装过程中的配平难度，新手只需按照定位标识安装对应模块即可完成基本的重心校准，无需反复调整配重。外形尺寸与安装边界方面，该底座整体外轮廓尺寸为120mm×100mm×15mm，属于微型教学无人机的标准承载尺寸，可适配市面上多数8520空心杯动力组的安装孔位，底座四个角预留的2mm直径安装孔，可直接与常规的机臂快拆结构对接，安装孔位的位置度公差控制在0.1mm以内，保证机臂安装后动力轴线与底座平面垂直，避免飞行过程中出现姿态偏移；栅格结构的镂空区域预留了直径3mm的走线孔，可方便飞控线、电源线的穿设整理，避免线路外露与螺旋桨发生干涉。

　　实际教学应用中，该底座可兼容多种开源飞控的安装尺寸，学生可根据实训需求更换不同的传感模块，栅格的镂空结构也方便加装拓展支架，用于固定摄像头、避障传感器等实训配件，结构本身的壁厚统一为1.2mm，既适合FDM工艺3D打印制作，也可通过激光切割亚克力板快速加工，满足教学场景下快速打样、批量制作的成本需求。不同于工业级无人机底座的高强度设计要求，该结构件在设计时优先考虑拆装容错性，即使学生安装时出现轻微的磕碰，栅格结构的形变余量也可吸收部分冲击能量，避免结构脆裂，同时规整的平面结构也方便学生在建模课程中进行参数化建模练习，通过修改筋条间距、壁厚参数即可快速验证不同结构方案的承重能力，是非常适合工程入门教学的实操载体。
