运动相机头戴式固定安装支架结构

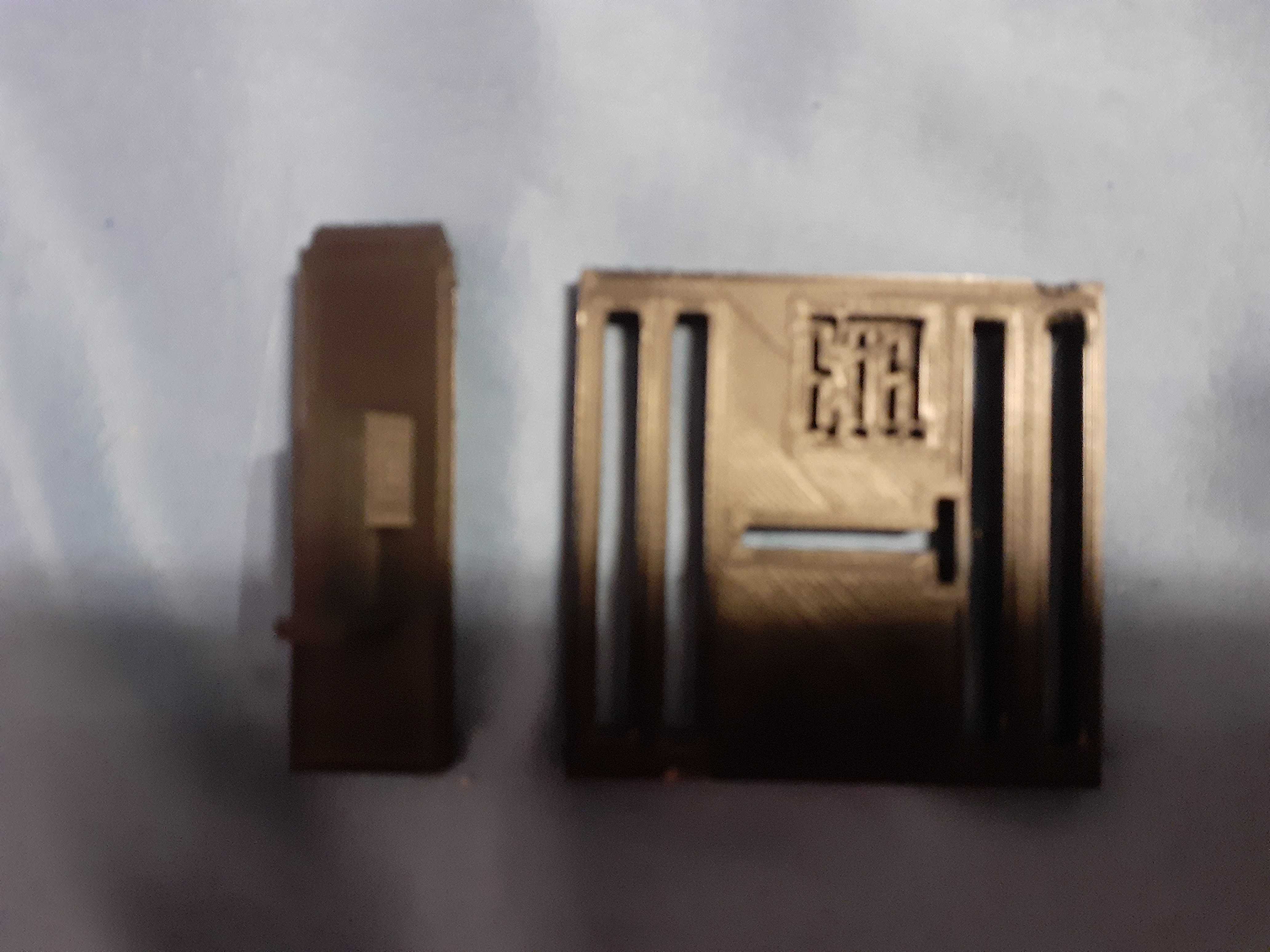

　　户外第一视角拍摄场景中，运动相机的佩戴稳定性直接决定素材可用性，头戴式安装方案因视角贴合人眼观测范围，成为骑行、徒步、极限运动记录场景的主流选择，这款安装支架正是针对头戴佩戴场景做的专项结构优化，解决了常规支架夹持力不足、佩戴硌头、角度调节后易滑移的常见问题。从结构设计逻辑来看，支架采用分体式组合结构，主体承载部分做了等距加强筋布局，筋条厚度控制在1.8mm，在保证整体刚性的前提下尽可能降低自重，避免长时间佩戴带来的头部负重感；与绑带配合的卡槽做了倒钩式防脱结构，绑带穿入后不会因为运动中的拉扯出现滑脱，卡槽边缘做了R1.2的圆角处理，避免长期使用过程中磨损绑带纤维，提升绑带的使用寿命。

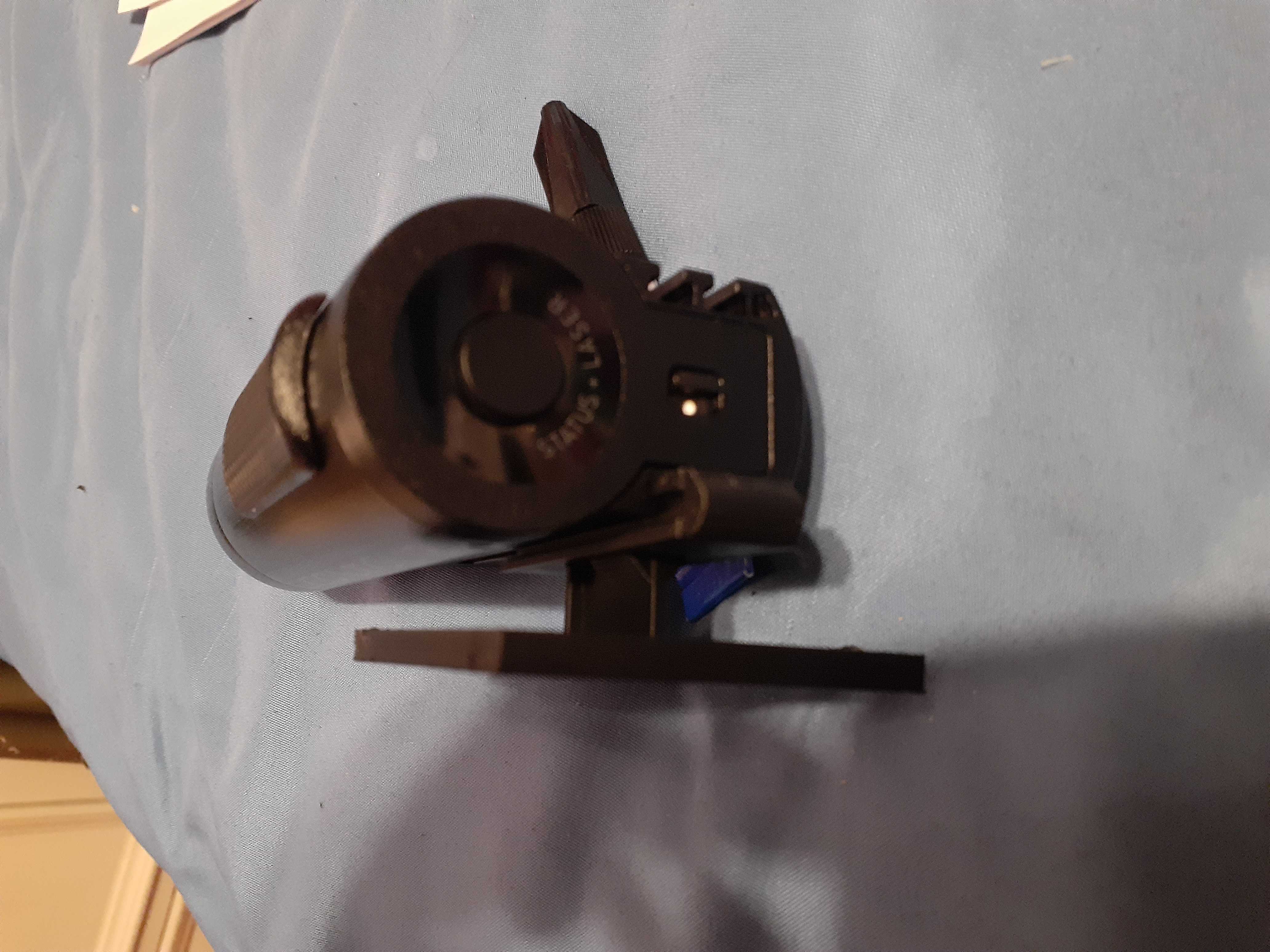

　　支架与相机连接的卡位做了过盈配合设计，卡入相机底座后预留0.15mm的压紧量，不需要额外加装锁紧螺丝就能保证相机在剧烈晃动下不会出现位移，卡位周边做了三个定位凸点，和相机底座的定位凹槽完全契合，安装时不需要反复对位，卡入即可达到预设的安装精度，避免出现拍摄画面倾斜的问题。考虑到FDM3D打印的工艺特性，整个结构的打印角度做了针对性优化，主体结构摆放时与打印平台呈60度夹角，不需要额外添加支撑结构就能完成打印，打印完成后只需要去除少量的打印拉丝即可直接使用，不需要做二次打磨或者攻丝处理，降低了自制配件的加工门槛。

　　支架与头部接触的一面做了微弧面处理，弧度匹配普通成年人头围的曲面曲率，佩戴时不会出现局部应力集中压痕，配合织带绑带使用时，受力可以均匀分散到绑带接触区域，长时间佩戴也不会出现明显的不适感。安装边界方面，支架整体的外轮廓尺寸控制在85mm×42mm×18mm，不会遮挡相机本身的镜头视野，也不会和头戴式耳机、防风镜等其他头部佩戴装备产生干涉，绑带穿槽的宽度为12mm，可以兼容市面上绝大多数通用型尼龙织带、弹性魔术贴绑带，不需要定制特殊规格的绑带配件。

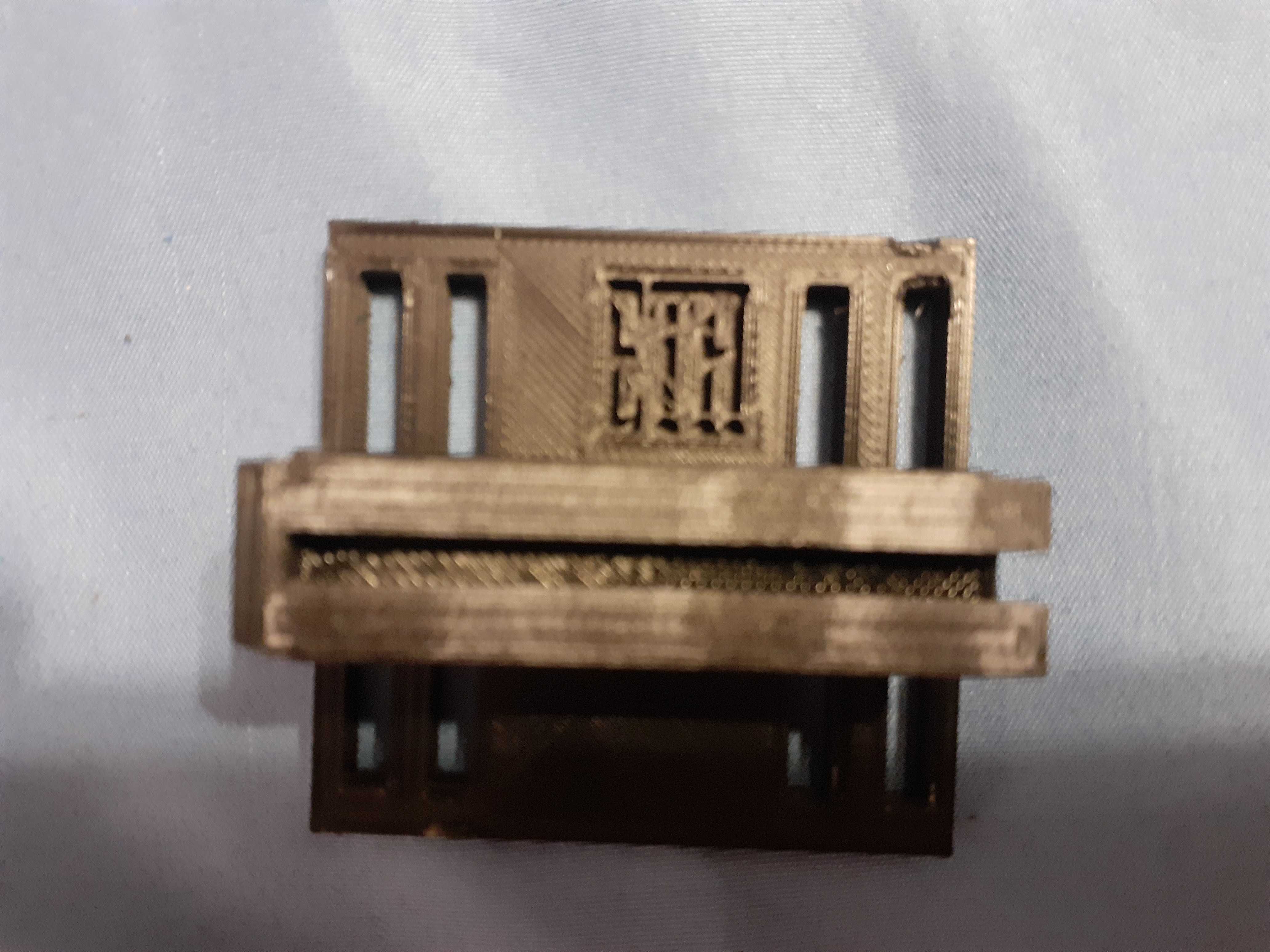

　　结构的粘合拼接位置做了定位止口设计，两部分结构拼接时止口可以起到定位作用，粘合后不会出现错位偏移，粘合面的接触面积做了网格状凹凸处理，提升粘合剂的附着面积，保证拼接后的结构强度可以承受运动中的冲击载荷。实际使用场景中，这款支架可以适配第一视角运动记录、户外作业操作记录、教学演示拍摄等多种场景，安装后相机的重心落在头戴绑带的中心区域，不会因为重心偏移导致佩戴时支架歪斜，即使是跑跳等剧烈运动场景下，相机的抖动量也控制在可接受范围内，不会出现画面过度抖动无法使用的情况。结构的壁厚做了均匀化处理，整体壁厚统一为2mm，避免3D打印过程中因为壁厚差异出现冷却不均导致的翘曲变形，打印完成后的成品尺寸精度可以控制在±0.2mm以内，完全满足相机安装的公差要求，不需要做后期的尺寸修正。
