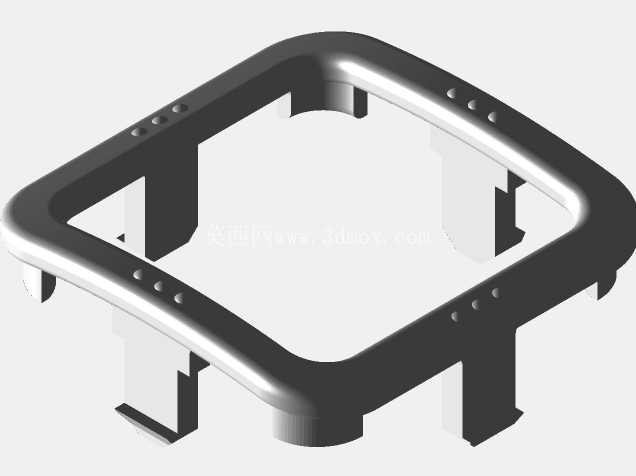

TomTom智能手表替换控制环结构设计

　　在可穿戴智能设备的售后维修与个性化改装场景中，手表控制环作为直接承接用户操作交互、同时承担表身结构防护的关键部件，其替换件的结构合理性直接影响设备使用手感与装配可靠性。这款针对TomTom系列运动手表设计的替换控制环，在结构设计阶段充分参考了原装部件的装配逻辑，同时针对日常使用中易出现的磕碰断裂、卡扣松脱问题做了局部结构优化。从实际使用场景来看，运动手表长期暴露在户外环境，会接触汗水、雨水，同时伴随跑步、骑行等运动中的震动冲击，控制环作为包裹表身边缘的框架部件，首先要满足与表身主体的精准贴合，四个边角的圆弧过渡完全匹配手表屏幕与中框的曲率，避免装配后出现边缘凸起刮蹭衣物、或者缝隙过大积藏污垢的问题。

　　部件内侧设置的多组定位卡扣，对应表身中框的预留卡槽，卡扣的拔模角度经过反复校核，既保证装配时可以顺畅卡入，又能在日常使用中不会因为轻微震动出现松脱，卡扣根部做了圆角过渡处理，避免反复拆装过程中出现应力集中导致的断裂。控制环侧面对应原装按键的位置预留了精准的避让空位，空位的尺寸边界严格匹配按键的活动行程，既不会因为间隙过小挤压按键导致误触，也不会因为间隙过大让灰尘水汽更容易进入表身内部。

　　从加工适配角度考虑，这款控制环的结构设计完全适配SLA光固化3D打印工艺，整体壁厚均匀控制在1.2mm-1.8mm区间，没有出现壁厚突变的区域，避免打印过程中出现翘曲变形，所有外露边缘都做了0.2mm的倒角处理，打印完成后只需要简单去除支撑就可以获得顺滑的触感，不需要额外的大量后处理。在安装边界的设计上，控制环的内轮廓尺寸与原装件保持一致的公差范围，长宽方向的尺寸公差控制在±0.05mm，完全适配对应型号TomTom手表的中框装配位，用户更换时不需要对表身或者替换件做额外打磨修整，直接对准卡扣位置按压即可完成装配。

　　从功能特性来看，这款控制环除了承担基础的结构固定作用，侧边缘的凸点结构对应原装的操作反馈点位，按压时可以获得和原装件一致的手感，不会出现替换后按键绵软、反馈不清的问题。框架的边角位置做了加厚处理，对应手表跌落时最容易接触地面的受力点，加厚区域的内部做了轻微的镂空减重，不会因为局部加厚导致整个部件重量增加过多，影响佩戴时的手腕舒适度。设计过程中还充分考虑了不同打印材料的收缩率问题，关键装配尺寸预留了0.1mm的补偿量，即使用户使用常见的光敏树脂材料打印，也能获得合适的装配松紧度，不会出现尺寸偏小装不上、或者尺寸偏大晃动的问题。对于日常维修场景来说，这类替换控制环可以解决原装部件磕碰断裂后配件难寻、更换成本高的问题，结构设计上完全复刻原装件的装配逻辑，不需要改动手表本身的任何结构，属于无损替换的配件，同时规整的外形结构也方便用户做后续的表面处理，比如打磨抛光、喷漆上色，满足个性化改装的需求。
