Dazz3D L120 Pro阵列式精密针头结构

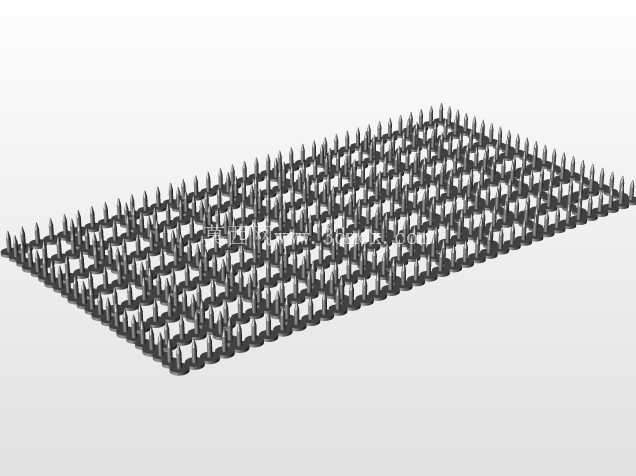

　　这类阵列式针头结构，在精密电子组装、微结构粘接、通讯器件封装环节的应用占比逐年提升，尤其是当下消费类通讯终端内部空间持续压缩，传统单针头点胶、刺孔工艺已经无法满足微米级对位与批量一致性要求，这套阵列针头的设计初衷，就是为了解决多工位同步作业时的精度偏差问题。从结构布局来看，整体采用矩阵式等距排布，每一根针头的安装基面都做了共面度校准设计，基座上的定位卡槽与设备安装端的公差配合控制在微米级，避免安装后出现针头高低差导致的作业不良。单根针头的锥角做了渐变处理，靠近基座的部分直径更大，保证整体结构刚性，避免高速作业时出现针体弯折，尖端部分做了收窄处理，既可以满足微量化出胶的需求，也能在软质基材表面完成刺孔作业时不会出现基材拉扯变形。设计过程中首先考虑的是通讯类产品生产时的作业节拍，单组阵列针头可以一次性覆盖一个标准通讯模组的作业区域，不需要设备做多次X/Y轴移位对位，相比单针头作业效率提升数十倍，同时也减少了多次移位带来的对位累积误差。针头的排布间距参考了当下主流通讯终端内部元器件的最小间距标准，相邻针头之间的预留间隙既可以避免作业时相邻工位的胶体串扰，也能给后期的维护清洁留出操作空间，不会因为间隙过小导致清洁工具无法伸入，残留的胶体固化后堵塞针孔。

　　安装边界方面，整个针头阵列的基座采用标准化快装接口，和主流的精密点胶、微加工设备的安装位完全适配，不需要额外做转接件设计，基座的厚度控制在合理范围，既保证整个阵列的平面度不会因为长期受力出现形变，也不会占用过多的设备Z轴行程，给下方的工件夹具留出足够的操作空间。在实际使用场景中，这类阵列针头除了用于通讯PCBA板的表面涂层点覆、微型屏蔽罩的粘接固定，还可以用于柔性线路板的微导通刺接作业，针头的尖端硬度做了针对性强化，在刺穿柔性线路板表面绝缘层的时候不会出现针尖磨损，长期作业的一致性表现更好。

　　结构设计时还考虑了流体通道的均一性，每一根针头对应的进胶通道长度、截面尺寸完全一致，在气压供胶的工况下，每个针头的出胶量偏差可以控制在极小范围内，不会出现边缘针头出胶量不足、中心位置针头溢胶的问题。针对不同的作业介质，针头的内壁做了低附着处理，减少胶体在针管内壁的残留，既降低了清洁维护的频率，也避免残留胶体固化后改变针管内径，影响出胶精度。整个阵列的边角位置做了圆角过渡处理，安装和拆卸的时候不会划伤操作人员的手套，也不会和设备周边的管线、传感器发生磕碰导致结构损坏。

　　在受力校核环节，针对针头作业时的下压力做了有限元仿真，单根针头承受额定下压力时的形变量控制在作业允许的公差范围内，不会因为针体形变导致作业位置偏移，基座部分的受力分布均匀，长期反复装拆也不会出现安装位磨损松动的问题。这类结构的三维建模过程中，需要重点关注每根针头的同轴度、阵列排布的位置度，以及基座安装面的平面度参数，这些参数直接决定了最终成品的作业精度，建模时需要把装配公差、加工余量都考虑进去，避免加工完成后出现装配干涉或者精度不达标的问题。
