4mm规格钻孔安装螺栓连接固定组件

在各类小型设备改装、薄板件拼接、电子外设加装、非标工装搭构的场景里，小规格螺栓的钻孔固定方案一直是结构工程师处理薄壁连接时的常用选项，这款适配4mm螺栓的钻孔固定连接组件，正是针对这类需要在预制钻孔上完成可靠螺栓锁紧的需求设计的。从实际安装逻辑来看，这套组件的核心作用是在预先加工好对应孔径的安装基面上，通过螺栓与配套衬件的配合，实现两个或多个构件的刚性连接，避免直接在薄壁件上攻丝带来的螺纹滑牙、基面变形问题，尤其适合厚度较薄、无法加工足够啮合长度内螺纹的板材连接场景，比如3D打印外壳的拼接、小型电控盒的面板固定、模型改装件的加装、轻质型材的临时拼接等工况。

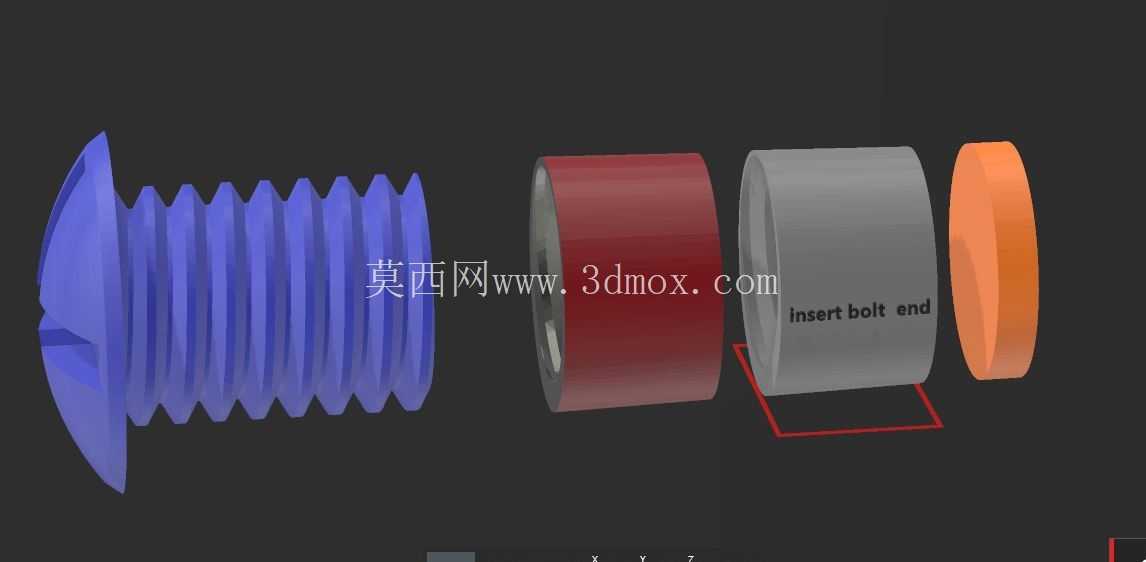

设计这套组件时，首先要考虑的是安装边界的适配性，螺栓公称直径设定为4mm，对应的预制钻孔直径需要控制在4.1-4.2mm之间，既保证螺栓可以顺利穿入孔位，又不会因为间隙过大导致连接后出现径向窜动。配套的衬套结构分为不同功能段，其中红色段为贴合基面的承压衬圈，主要作用是分散螺栓锁紧时的压应力，避免薄壁基面在螺栓预紧力作用下出现压溃变形，其外径尺寸控制在12mm，能够在不占用过多安装空间的前提下提供足够的承压面积；灰色段为螺栓插入端的导向定位段，内孔与螺栓杆身采用间隙配合，安装时可以先将该段嵌入预制孔内，为螺栓穿入提供导向，同时保证螺栓轴线与安装基面垂直，避免斜向锁紧带来的附加应力，段身标注的插入端标识也能在装配时快速区分安装方向，减少现场装配的出错概率；橙色段为锁紧端的防松垫片结构，采用锥面设计，在螺栓拧紧时可以产生持续的轴向张紧力，抵消小型设备运行时的振动带来的螺纹松动风险，不需要额外添加防松胶或者弹垫就能满足常规振动工况下的防松要求。

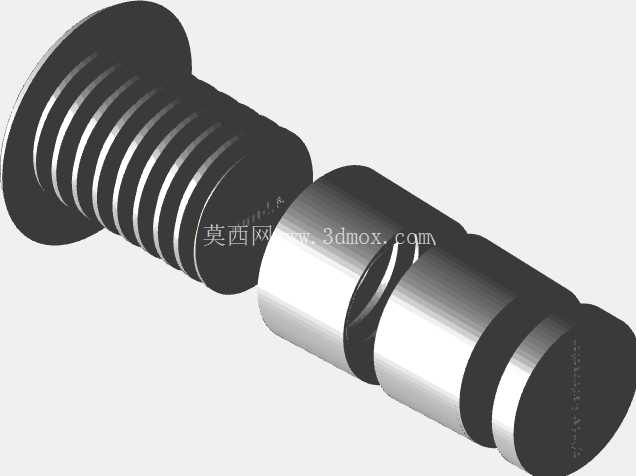

从功能特性上看，这套组件不需要在安装基面上加工内螺纹，只需要钻出对应尺寸的光孔即可完成装配，对于现场改装、无攻丝设备的装配场景非常友好，相比传统的自攻螺丝连接，这种螺栓加衬套的连接方式可以反复拆装而不会损坏基面的安装孔，多次拆装后的连接精度保持性更好，适合需要频繁维护、调整安装位置的构件连接。螺栓的头部采用沉头设计，安装后头部可以沉入衬套的沉孔内，不会突出安装表面，保证连接后的外观平整，避免突出的螺栓头剐蹭周边构件或者布线。整套组件的轴向安装总长度可以根据不同的连接板厚进行适配，常规适配的总板厚范围在3-8mm之间，能够覆盖绝大多数小型改装场景的薄板连接需求，如果遇到更厚的安装基面，只需要更换对应长度的螺栓即可，衬套部分不需要做调整，具备一定的通用性。

在实际建模过程中，螺纹部分采用标准公制粗牙螺纹建模，牙型角60度，螺距0.7mm，符合GB/T 192的普通螺纹基本尺寸要求，能够和市面上常规的4mm螺母、螺纹孔实现通用互换。衬套的各段之间采用同轴度公差约束，保证装配后螺栓不会出现偏斜，承压面与螺栓轴线的垂直度公差控制在0.05mm以内，避免锁紧时出现应力集中。所有棱角位置都做了0.2mm的倒角处理，既可以去除加工毛刺，也能在安装时起到导向作用，避免锐边划伤安装人员或者配套的线缆。在改装场景应用时，这套组件可以替代原有的卡扣连接、胶水粘接方案，连接强度更高，耐温耐老化性能更好，比如在小型航模的外壳改装、桌面外设的功能件加装、教学实验装置的构件拼接中，都可以通过这套钻孔螺栓固定组件实现可靠连接，不需要对原有结构做大规模改动，只需要在对应位置钻出4.2mm的光孔就能完成装配，大幅降低改装的加工难度。
