带防滑握持结构的设备调节旋钮结构

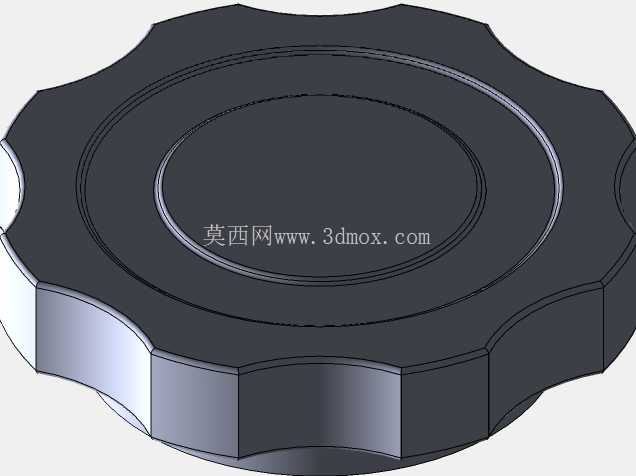

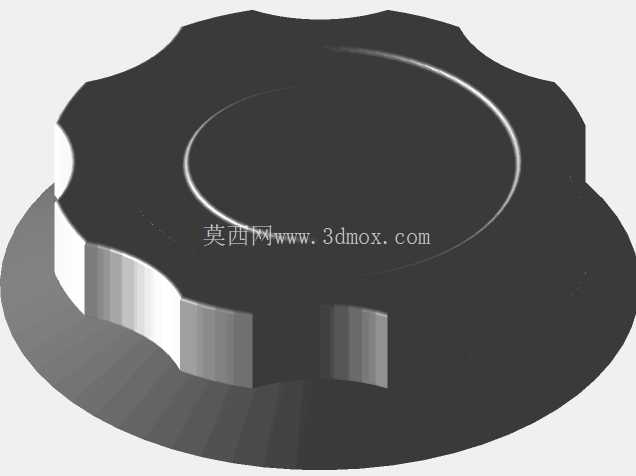

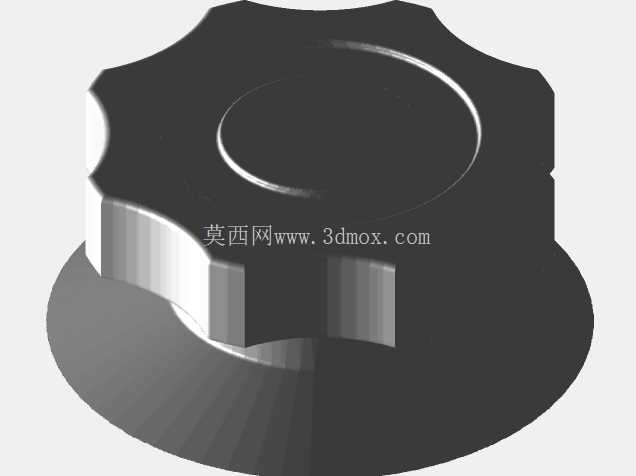

　　这类带多面防滑握持位的旋钮，常应用在通讯类测试设备、小型通讯终端、工业通讯模块的面板调节场景中，日常操作时无需额外工具，徒手即可完成参数档位切换、锁紧力调节、信号阈值微调等动作，相比光滑面的旋钮，在操作人员戴薄劳保手套、手上沾有少量粉尘或油污的工况下，也能传递足够的扭转力矩，不会出现打滑脱手的问题。从结构设计逻辑来看，旋钮的握持侧采用了多段内凹的弧面结构，每一处内凹弧面都贴合成年人指腹的自然曲率，旋转时手指能自然卡入凹陷位置，不需要刻意施加过大的正压力就能带动旋钮转动，长时间反复调节也不会造成指腹压痕或操作疲劳。

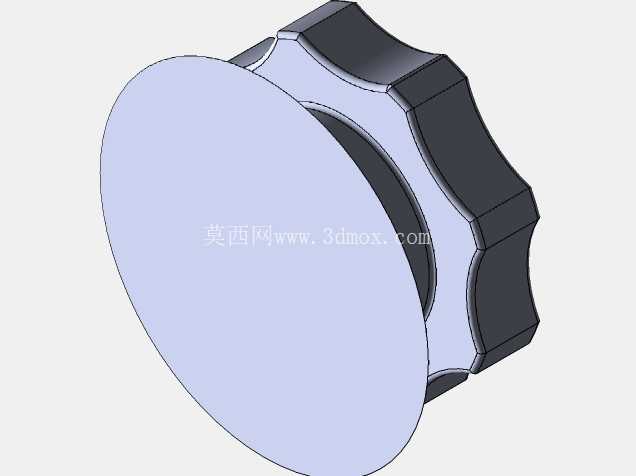

　　旋钮前端的平整圆形端面，既可以作为档位标识的丝印承载面，印刷刻度线、档位对应数值、调节方向箭头等标识，也能在安装时与设备面板保持齐平的视觉效果，避免突出的棱角剐蹭操作人员衣物或其他外接线缆。在安装边界的考量上，这类旋钮的后端通常设计有与电位器轴、调节螺杆匹配的内孔，可根据配套轴件的形式选择D型孔、带顶丝孔的圆孔或者内六角孔结构，安装时只需要将旋钮对准轴件压入，或者拧紧侧面的紧定螺丝即可完成固定，不需要复杂的安装工装，后期维护更换时徒手就能完成拆卸替换。设计这类旋钮时，首先要确定配套调节件的额定扭转力矩，以此反推握持面的摩擦系数与凹陷深度，若配套的是多圈电位器，旋钮的外径可以适当缩小，单圈档位调节的旋钮则需要适当增大外径，降低单齿转动需要的操作力；其次要考虑旋钮与面板之间的间隙，通常预留0.5到1毫米的装配间隙，避免加工公差导致旋钮转动时与面板发生摩擦卡滞，同时还要保证旋钮突出面板的高度不超过20毫米，避免设备搬运、堆叠过程中磕碰导致旋钮断裂或者轴件变形。

　　从材质选择的角度，这类旋钮如果应用在室内固定安装的通讯设备上，可以选用ABS或者尼龙材质注塑成型，表面做哑光晒纹处理，既可以降低光线反射造成的标识辨识度下降问题，也能进一步提升握持时的摩擦力；如果应用在户外便携通讯设备上，则需要选用耐候性更好的PC加玻纤材质，提升抗冲击、耐高低温的性能，避免户外暴晒、低温环境下材质变脆开裂。在细节结构处理上，旋钮的所有棱边都做了R0.5以上的圆角处理，没有尖锐的边角，操作时不会划伤手指，握持面的凹陷深度控制在3到4毫米，既保证足够的卡合力度，也不会因为凹陷过深导致积灰难以清理。

　　这类旋钮的应用场景并不局限于通讯设备，在小型检测仪器、桌面型工控设备、音频处理设备上也能通用，只要调节轴的尺寸匹配、扭转力矩需求在旋钮的承载范围内，都可以直接选用，不需要重新开模制作，能有效降低设备的零部件采购成本与设计周期。建模过程中需要注意防滑齿的均匀分布，通常采用圆周阵列的方式生成握持面结构，阵列数量控制在6到8个为宜，数量过少会导致旋转时手指找不到合适的卡入位置，数量过多则会让每个凹陷的弧面过窄，无法贴合指腹，反而降低握持摩擦力；同时要保证旋钮的整体同轴度，内孔与外圆的同轴度公差控制在0.1毫米以内，避免安装后旋钮转动时出现偏摆，影响调节手感与标识对位精度。
