萝卜狗后侧挂载支撑结构件

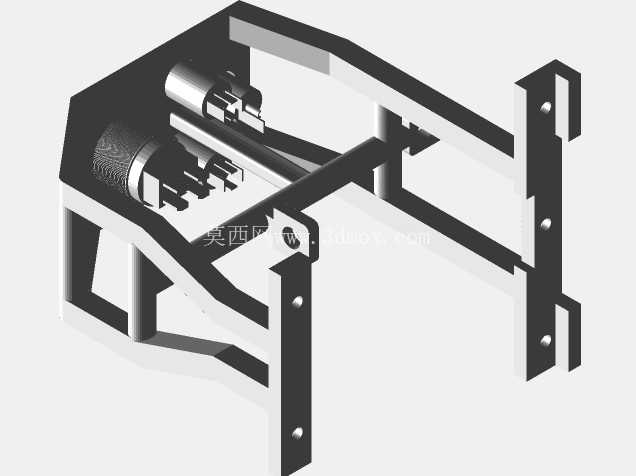

在小型四足移动机器人的外设拓展作业场景中，侧装挂载结构是连接机器人本体与外接功能模块的核心承载部件，本次呈现的RoboGo后侧模块，正是针对萝卜狗系列四足机器人侧方拓展需求开发的专用支撑结构。从实际应用场景来看，这类结构件主要服务于机器人巡检、环境探测、轻量作业等任务场景，当机器人需要搭载视觉传感器、小型采样装置、辅助照明模块或者轻量化作业执行端时，就需要依托这类侧装支架完成外设的固定，同时保证挂载后不会干扰机器人原有腿部的运动行程，也不会破坏整机的重心平衡。

从功能特性层面拆解，该结构采用双侧对称式的框架设计，主体承载梁采用弯折成型的板式结构，既能够通过侧面的预留安装孔位与机器人后侧的机身骨架完成刚性连接，又能通过框架内侧的卡位结构对搭载的功能模块进行限位，避免机器人在行走、越障过程中出现挂载模块晃动、移位的问题。结构上预留的多个沉头安装孔，既可以满足不同尺寸规格外设的安装固定需求，也能保证安装后螺栓头部不会突出结构表面，避免机器人运动过程中与周边障碍物、自身腿部结构发生剐蹭。内侧的两个筒状卡位结构，是针对配套模块的插接定位设计，能够让外设模块实现快速拆装，不需要额外复杂的对位操作，就能保证模块安装后的位置精度，减少现场调试的工作量。

设计思路上，该结构充分考虑了四足机器人运动过程中的动态受力特性，没有采用厚重的实体支撑结构，而是通过框架式的镂空设计在保证结构刚性的前提下尽可能降低自身重量，减少额外负载对机器人续航能力、运动灵活性的影响。结构的受力路径经过优化，挂载模块的重量会通过两侧的竖向安装板直接传递到机器人机身的主承力骨架上，中间的横向连接梁主要起到抗扭、保持两侧安装板相对位置精度的作用，避免单侧受力时出现结构变形。在安装边界的设计上，结构的整体外轮廓严格控制在机器人机身的宽度投影范围内，不会额外增加整机的横向尺寸，保证机器人能够顺利通过狭窄通道；结构的下沿高度也经过校核，预留出足够的腿部运动空间，即便是机器人做出下蹲、侧移、爬坡等大角度动作时，支架结构也不会与腿部关节、执行端发生运动干涉。

从外形尺寸的匹配逻辑来看，该结构的安装孔位间距完全适配萝卜狗机器人后侧机身的预留安装点位，不需要对机器人原有结构做任何打孔、切削改造，就可以直接完成装配，降低了用户的改装门槛。结构内侧的容纳空间尺寸，刚好可以容纳配套的功能模块，模块装入后两侧的限位筋会与模块外壳贴合，配合螺栓固定后能够形成稳定的刚性连接，即便机器人在颠簸路面行走、快速转向，也不会出现模块松脱的问题。结构表面的弯折处都做了圆弧过渡处理，没有尖锐的棱角，既可以避免装配过程中划伤操作人员，也能减少运动过程中剐蹭线缆、周边物体的概率。

在实际选型应用中，这类侧装支架需要重点关注两个核心指标，一是自身的结构刚性，要能够承受挂载模块在动态运动下的冲击载荷，避免长时间使用后出现结构疲劳变形；二是安装精度，孔位的位置公差需要控制在合理范围内，保证装配后支架与机身的贴合度，避免出现安装应力。该结构在设计时已经对这两点做了针对性优化，板式结构的厚度选择兼顾了重量与刚性需求，孔位采用一次成型加工，位置精度能够满足直接装配的要求，不需要现场二次修配。对于从事四足机器人外设开发、巡检方案集成的工程人员来说，这类标准化的侧装结构能够大幅缩短外设模块的开发周期，不需要从零开始设计挂载支撑结构，只需要根据支架的安装接口匹配对应的功能模块，就可以快速完成整套拓展方案的搭建，同时也能保证拓展结构与机器人本体的适配性，减少后续调试过程中出现的运动干涉、重心偏移等问题。
