Ultimaker2型3D打印机挤出机滚花结构件

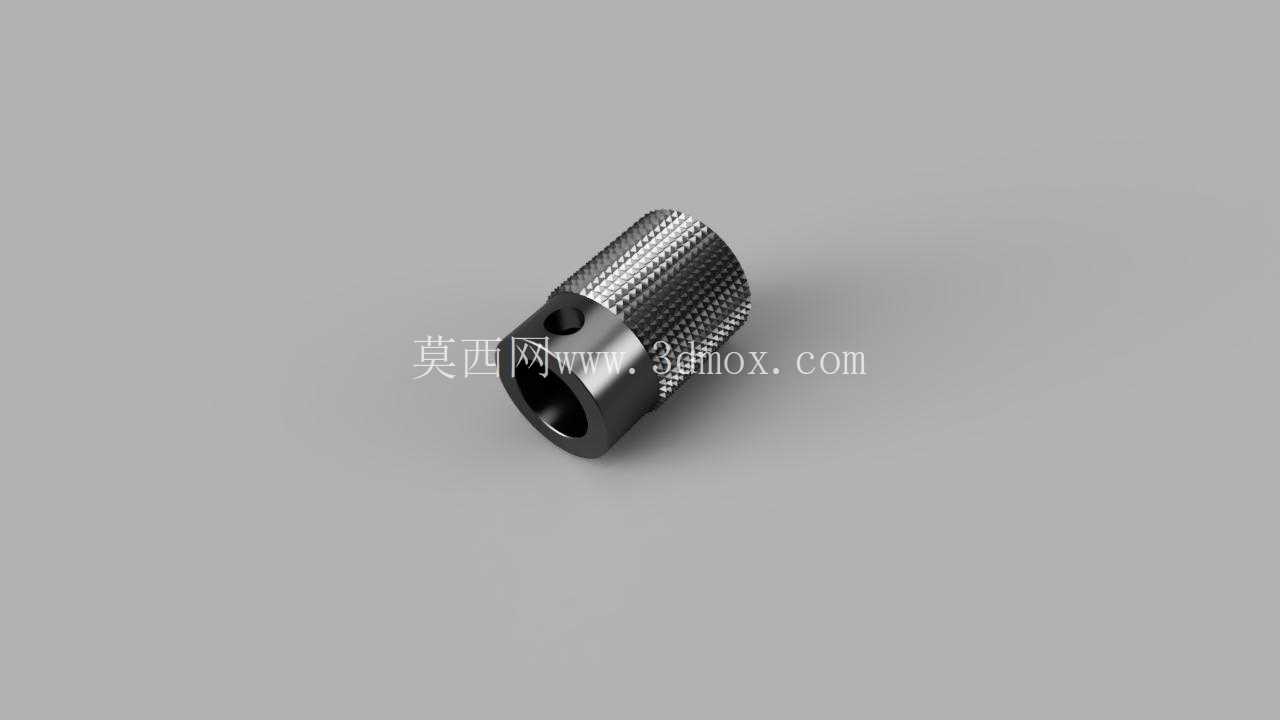

　　在桌面级FDM熔融沉积成型3D打印设备的送料系统里，挤出机滚花件是直接决定耗材进给稳定性的核心接触零件，很多打印过程中出现的耗材打滑、层纹偏移、进料不足导致的断料问题，追根溯源都和滚花件的结构设计、表面处理精度、安装同轴度有直接关联。这款适配Ultimaker 2机型的滚花结构件，直径设定为5毫米，是针对1.75毫米直径标准打印耗材的送料需求做的尺寸匹配，在设计阶段就充分考虑了桌面级设备紧凑安装空间的限制，整体采用短圆柱式结构，一端做内孔设计用来和挤出机的驱动电机输出轴配合，侧面预留紧定螺丝安装位，装配时可以通过紧定螺丝将零件牢牢锁死在电机轴上，避免高速正反转送料、回抽动作时出现零件跟转打滑的问题。

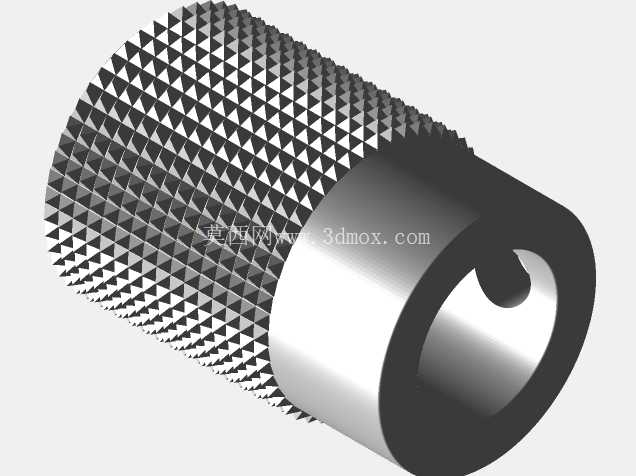

　　零件外圆面的滚花纹理是整个结构的功能核心，采用网纹滚花工艺加工，纹理的齿距、齿深都经过反复验证，既可以保证和PLA、ABS、PETG等不同材质打印耗材接触时，有足够的静摩擦力带动耗材精准进给，又不会因为齿尖过于锋利切入耗材过深，导致耗材碎屑堆积在滚花纹路缝隙里，长期使用后出现送料阻力变大的问题。从安装边界来看，零件的轴向长度完全匹配Ultimaker 2挤出机的安装腔体尺寸，装配后外圆面和挤出机从动压轮的间隙刚好可以容纳标准直径的打印耗材，不需要额外调整压轮的压紧行程就能适配常规耗材的进料需求，压合时滚花面和耗材的接触包角经过优化，即使是回抽速度设置到每秒40毫米以上的高速回抽工况，也不会出现耗材和滚花件之间的相对滑动，能精准控制回抽量，减少打印过程中的拉丝、漏料缺陷。

　　在实际设备运行场景里，挤出机滚花件属于长期和耗材摩擦的易损耗件，长期使用后滚花纹路会被耗材磨损，导致摩擦力下降，这个结构件的尺寸完全兼容原厂挤出机的安装位，替换时不需要对原有设备做任何结构修改，只需要松开原有旧件的紧定螺丝，更换新件后调整好压轮压力就能正常使用。设计过程中也充分考虑了零件本身的加工工艺性，整体采用常规易切削钢材加工即可满足硬度和耐磨需求，不需要做复杂的异形结构，外圆滚花可以通过标准滚花刀具一次加工成型，内孔和紧定螺丝孔都采用标准刀具加工，量产时的加工效率高，成本控制难度低。

　　从功能特性上看，这个滚花件除了负责正常打印时的正向送料，还要承担打印启停、换料时的反向回抽、耗材进退动作，所以零件和电机轴的配合公差选择了过渡配合，既保证装配时的便利性，又能避免长期正反转切换时出现的间隙晃动，保证送料的位置精度，让每层耗材的挤出量都能和切片软件的计算值匹配，最终提升打印成品的尺寸精度和表面质量。很多DIY改装3D打印机的用户在更换第三方挤出机配件时，经常会遇到滚花件尺寸不匹配、滚花纹理摩擦力不足的问题，这款5毫米直径的滚花件除了适配原厂Ultimaker 2机型，也可以用在其他安装轴径匹配的近程、远程挤出机结构上，只要安装空间的轴向、径向尺寸符合边界要求，就能直接替换使用，不需要额外修改结构。在三维建模过程中，滚花部分的纹理做了工程化简化处理，既保留了网纹滚花的结构特征，方便加工时识别工艺要求，又不会因为过于细密的纹理导致模型文件过大，影响后续工程图导出、加工编程的效率，内孔的公差、紧定螺丝孔的位置都严格按照机械设计标准做了标注，拿到模型后可以直接导出工程图用于生产加工，不需要再做额外的尺寸修正。
