SPZ型三槽三角带传动带轮结构设计

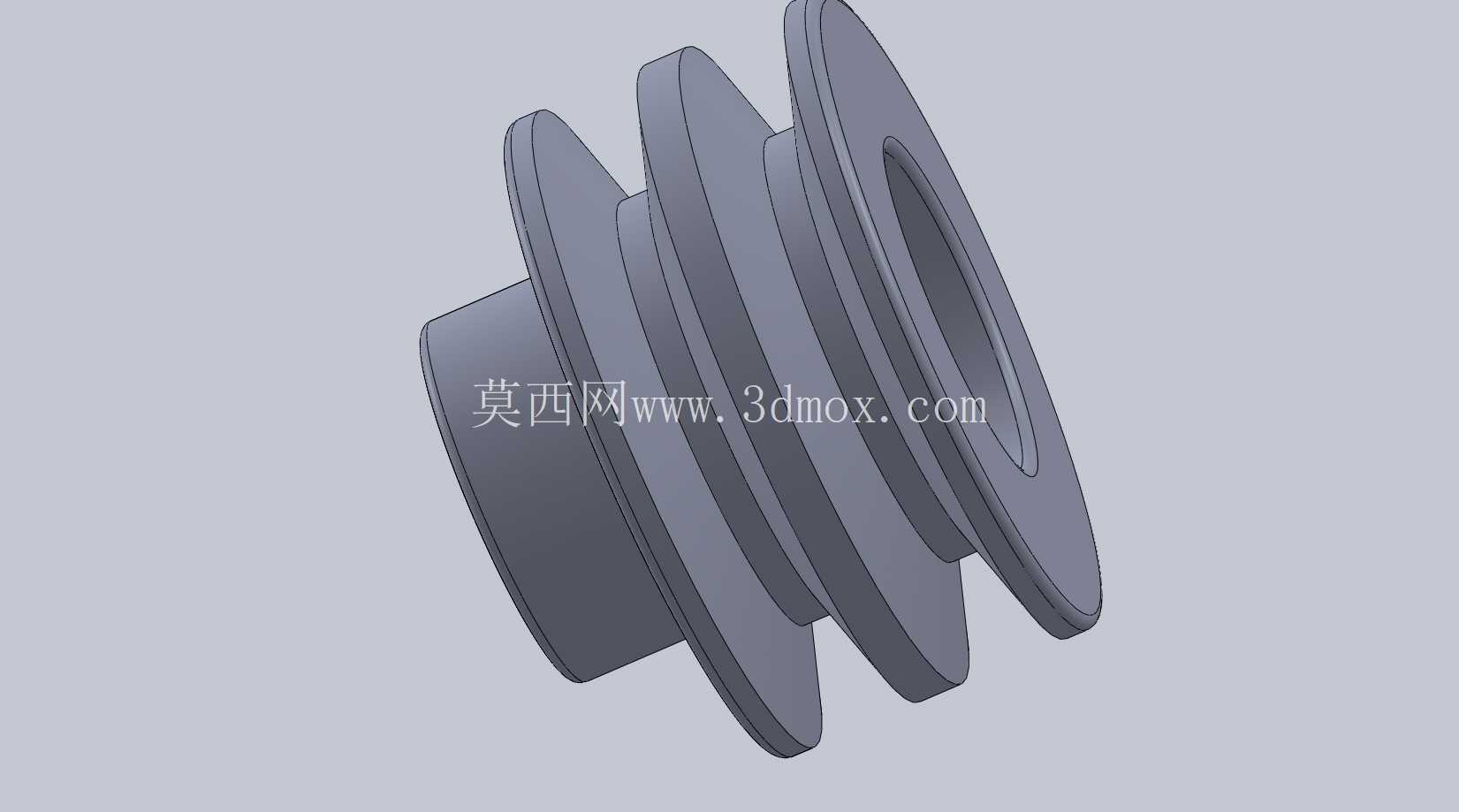

这款SPZ型三槽三角带轮，是窄V带传动系统里的核心执行部件，日常在轻工输送设备、小型机床主轴传动、农用机械辅件传动、小型风机驱动端都能见到它的应用场景，主要承担动力输入输出端的转速匹配、扭矩传递功能，相比平带传动，三角带的楔形啮合结构能在相同张紧力下提供更高的摩擦力，传动效率普遍能维持在92%以上，还能在设备出现过载时通过带身打滑保护后端核心驱动部件，避免硬连接状态下的扭矩冲击打坏齿轮、烧损电机。

从结构设计逻辑来看，这款带轮采用了一体式轮毂与轮缘的铸造结构，材料适配常用的HT200灰铸铁，这种材料的减震性、耐磨性完全能满足带轮线速度25m/s以内的常规工况需求，不需要额外做动平衡校正就能稳定运行。轮槽部分严格遵循SPZ窄V带的截面尺寸规范，槽角设置为34度，适配带身楔入后的变形角度，保证带身侧面和轮槽工作面能完全贴合，避免出现点接触导致的带身快速磨损、传动打滑丢转的问题。三个轮槽的槽间距严格控制在15mm的标准范围内，相邻带身运行时不会出现摩擦干涉，每根三角带的张紧行程能保持一致，不会出现单根带过载提前失效的情况。

安装边界上，这款带轮的内孔直径为20mm，属于标准的直孔配合公差，适配常用的20mm直径电机轴、传动轴安装，配合平键连接就能传递额定扭矩，轮毂端的轴向长度做了优化设计，既保证了和轴的配合接触面积足够，不会在运行时出现轴孔配合松动、带轮窜动的问题，又不会过度占用轴端的安装空间，方便现场装配时调整带轮的轴向位置，对齐主动从动轮的端面，避免带身偏磨。轮缘外侧的挡边结构做了圆弧过渡处理，没有尖锐的加工棱角，一方面能避免安装调整时划伤操作人员，另一方面也能防止带身运行时脱出轮槽，尤其是在设备启停瞬间带身出现小幅跳动的工况下，挡边的限位作用能保证传动系统的运行稳定性。

在实际选型适配过程中，三槽的结构设计意味着它可以同时适配三根SPZ型三角带并联传动，相比单槽、双槽带轮，能传递的扭矩范围更大，在相同中心距、相同带轮直径的工况下，能适配功率区间在0.75kW到3kW之间的驱动电机，完全覆盖小型工业设备的传动需求。轮体的减重设计也做了针对性优化，轮毂和轮缘之间的辐板部分没有多余的冗余材料，既降低了带轮自身的转动惯量，减少电机启停时的惯性负载，又能保证轮体的结构强度，在额定扭矩负载下不会出现辐板开裂、轮槽变形的问题。

细节设计上，轮槽的工作表面粗糙度控制在Ra3.2的水平，既不会因为表面过于粗糙加速三角带侧面的橡胶磨损，也不会因为表面过于光滑降低摩擦系数导致传动打滑。内孔的键槽尺寸遵循GB/T 1095的标准平键规范，宽度为6mm，深度为2.8mm，现场装配时不需要额外二次加工，直接选配标准A型平键就能完成安装。带轮的基准直径为60mm，在传动比计算时直接按照基准直径核算即可，和同系列不同基准直径的带轮搭配时，能灵活组合出不同的传动比，适配不同设备的转速输出需求，比如和120mm基准直径的从动轮搭配就能实现2:1的减速传动，适配需要降低转速提升扭矩的设备端。

日常运维层面，这款带轮的结构没有复杂的可拆卸部件，长期运行时只需要定期检查三角带的张紧度、轮槽的磨损情况即可，不需要额外加注润滑脂做维护，运维成本极低。在安装调试时，只需要保证主动轮和从动轮的端面共面度误差控制在1mm以内，就能避免带身出现偏磨、异响的问题，对现场安装人员的技术要求不高，适合批量应用在标准化的工业设备传动系统中。
