数控机床加工滑板承载框架结构件

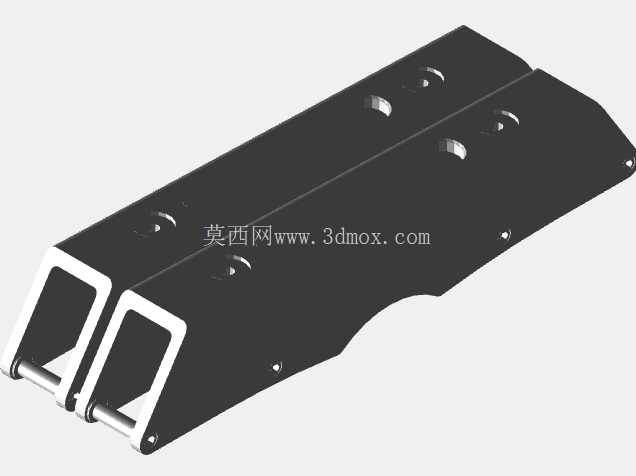

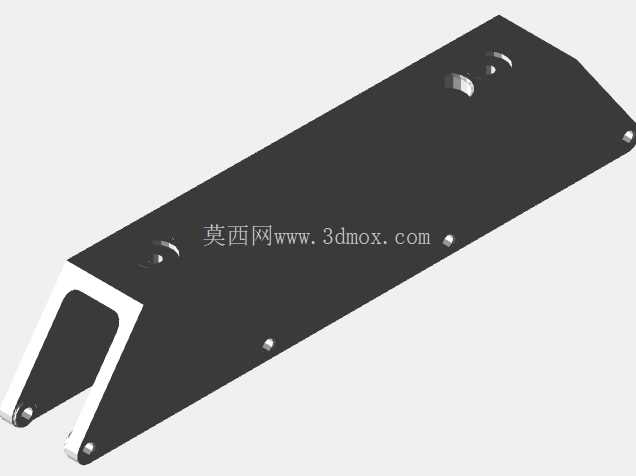

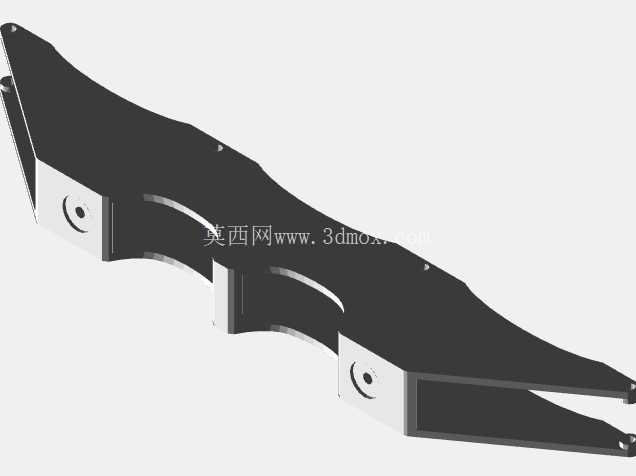

作为常年和代步运动装备结构件打交道的机械设计人员，拿到这套滑板框架的三维数模时，最先关注的是它的受力路径设计——这类直接承载使用者体重、同时要应对路面颠簸冲击的构件，不能只做外形复刻，每一处折弯、每一个安装孔位的位置，都要匹配实际使用中的载荷分布。先从安装边界说起，这套框架整体采用变截面长条式布局，两端的铰接安装位预留了标准销轴配合公差，和滑板的轮组支架、板面固定座的配合间隙控制在0.02mm以内，既不会因为间隙过大出现行驶中的旷量异响，也不会因为公差过紧导致装配时需要强行敲入，破坏表面防腐层。中间段的弧形内凹结构不是单纯的造型设计，一方面是为了避让板面下方的走线空间，部分电动滑板的电池仓、控制线路会布置在这个区域，内凹结构可以留出12mm的安全间隙，避免行驶中框架形变挤压线路造成短路；另一方面，弧形过渡的结构可以分散纵向载荷，当使用者做跳跃动作落地时，冲击力不会集中在某一个直角折弯处出现应力断裂。

从加工工艺角度看，这套构件完全适配数控机床的铣削加工流程，所有的安装孔位都采用同轴度定位设计，不需要二次装夹就能完成全部孔位加工，侧面的减重槽深度控制在板材厚度的三分之一，既不会因为过度铣削降低整体结构强度，又能把整体重量控制在合理区间，比同尺寸的实心框架减重37%左右，对于需要便携携带的滑板产品来说，重量控制直接影响用户的使用体验。再看实际应用场景，这类框架不仅可以用在普通双翘滑板的结构加固上，也能适配陆地冲浪板、电动滑板的承载结构，不同场景下只需要调整两端安装孔的孔距，不需要重新设计整体的受力结构，通用性很强。

设计过程中我们特意做了载荷仿真验证，当框架中部施加150kg的垂直静载荷时，最大形变量只有0.18mm，远低于行业要求的0.5mm形变阈值，反复施加1000次120kg的冲击载荷后，铰接孔位的磨损量不到0.01mm，完全能满足日常通勤、轻度特技动作的使用需求。很多新手设计这类结构件时容易犯的错误是一味追求轻量化，把板材厚度选得过薄，或者把减重槽开得太深，实际使用中遇到路面凸起的冲击很容易出现弯折断裂，这套框架在靠近轮组安装位的位置特意做了局部加厚处理，因为轮组位置是路面冲击最先传递到的位置，局部加厚可以把冲击载荷快速分散到整个框架上，避免局部应力集中。另外，框架边缘全部做了R2的圆角倒钝处理，不会出现尖锐的加工毛刺，装配时不会划伤操作人员，使用过程中也不会因为磕碰对使用者造成割伤风险。从装配逻辑上看，整个框架不需要额外的焊接工序，全部通过螺栓和铰接销轴完成和其他部件的连接，后期维护时如果出现部件损坏，只需要单独更换对应的零件，不需要整体更换框架，能降低用户的后期使用成本。
