钢管车架结构越野卡丁车三维设计

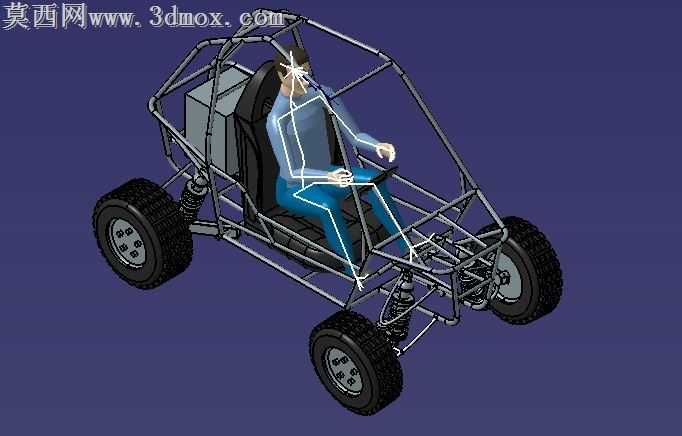

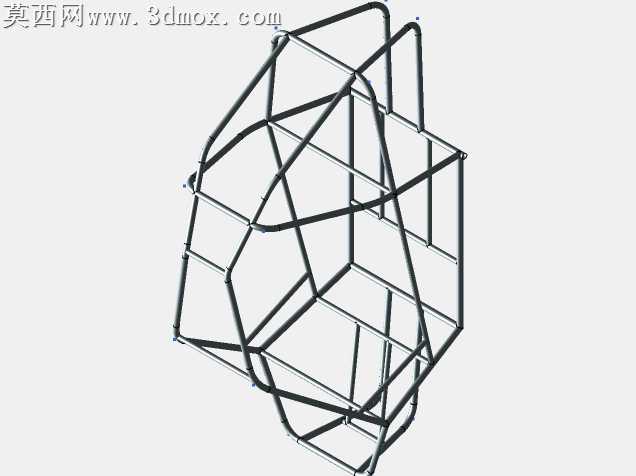

本作品为单人越野卡丁车的完整三维设计成果，建模阶段采用参数化特征建模方式，从整车空间框架搭建开始，优先完成钢管式防滚车架的结构设计：通过空间曲线绘制车架的受力走向，匹配不同管径的管材规格完成梁架拼接，对车架连接节点做了圆角过渡与受力强化处理，保证车架在越野工况下的抗扭、抗冲击性能。车架搭建完成后，依次完成驾驶舱布局设计，匹配符合人机工程学的单人桶式座椅，结合人体模型调整坐姿、方向盘位置、踏板操作区间，确保驾驶操作的空间合理性，避免出现肢体干涉问题。行走系统部分，设计了长行程独立悬挂结构，匹配螺旋弹簧与阻尼减震器的装配关系，还原了转向拉杆、悬挂摆臂、轮毂、越野轮胎的完整装配逻辑，轮胎表面还原了深沟槽越野胎纹，适配非铺装路面的行驶需求。动力舱部分预留了动力单元的安装空间，设计了电池/动力总成的固定支架结构，梳理了整车走线的预留通道。渲染阶段采用哑光金属材质表现车架钢管的金属质感，橡胶材质还原轮胎的哑光磨砂触感，座椅采用仿皮纹理材质提升真实感，减震器弹簧做了金属亮面处理区分不同部件材质，整体渲染背景采用深紫色纯色背景突出整车结构，通过光影调整清晰展现车架内部的布局逻辑与各部件的装配关系。设计过程中优先考虑整车的轻量化与结构强度平衡，所有部件的装配间隙都经过参数校验，避免出现装配干涉问题，悬挂的活动行程预留了足够的运动空间，转向结构的转动角度匹配实际越野行驶的转向需求，整体模型完整还原了越野卡丁车从车架到底盘、从驾驶舱到行走系统的全部结构细节，可用于结构展示、原理教学以及后续的改装设计参考。
