工业级通讯信号转换处理模块结构设计

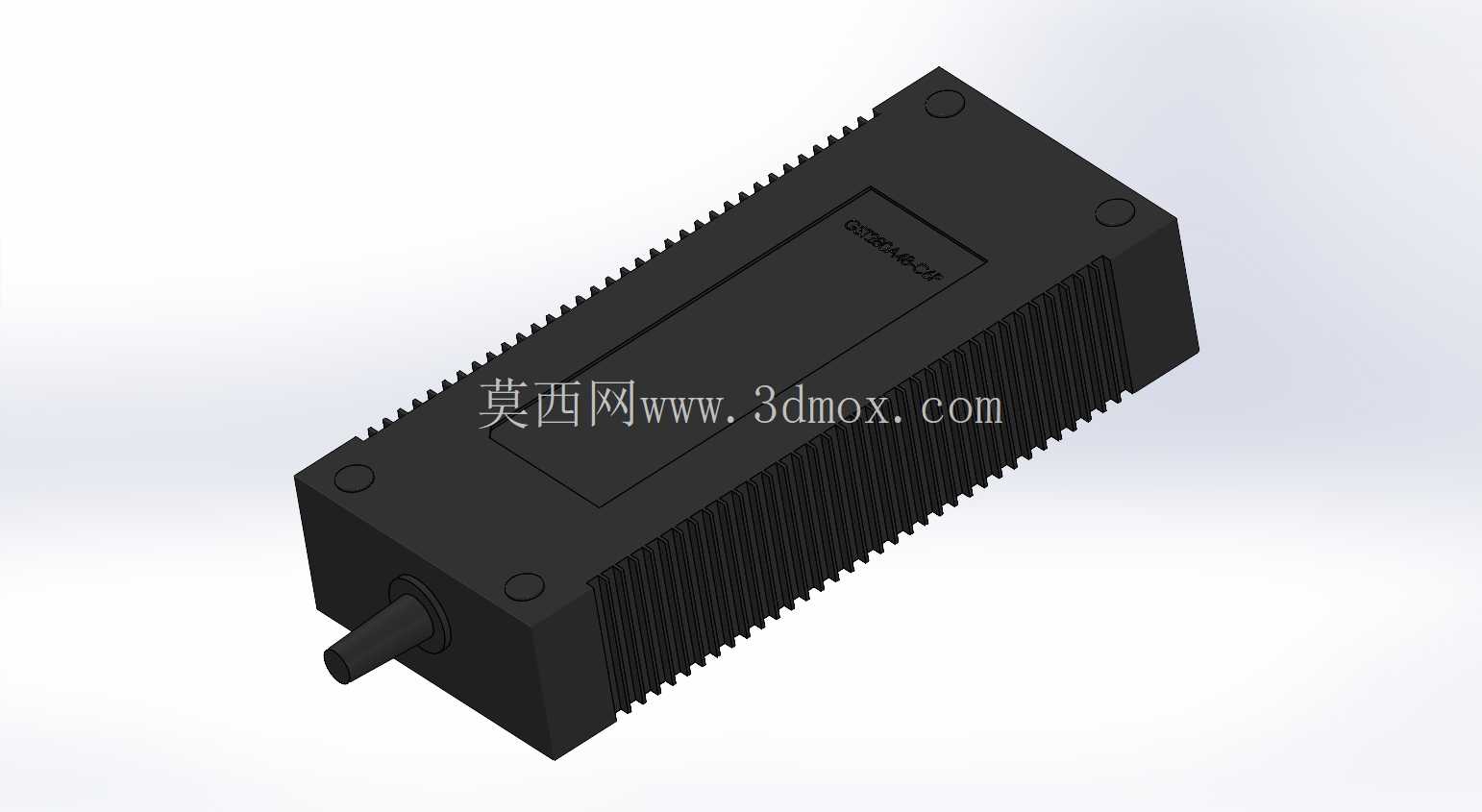

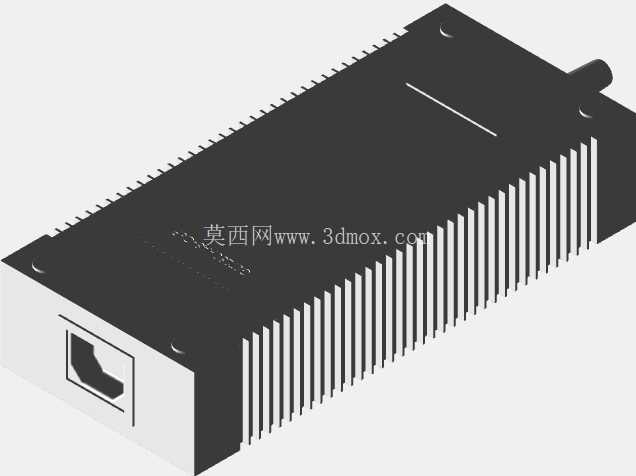

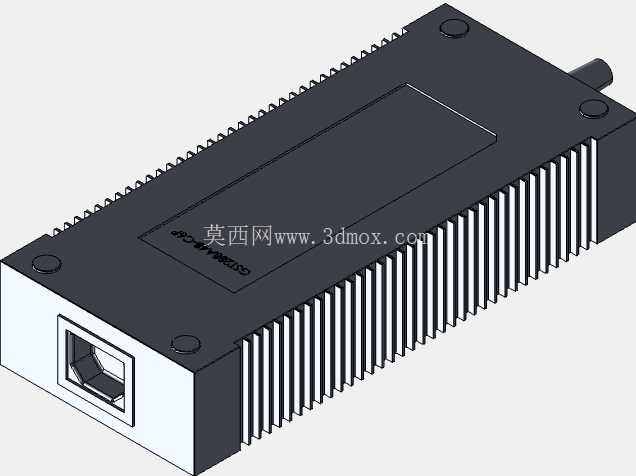

　　在工业现场通讯组网、弱电信号传输转换的场景里，这类封装式信号处理模块是链路里不可或缺的硬件载体，日常接触的工业总线组网、长距离信号中继、不同通讯协议的转换适配场景中，都能见到同结构类型的产品。从结构设计逻辑来看，这款模块采用一体化拉伸铝壳体作为主体承载结构，壳体周身排布的平行散热齿并非装饰性结构，而是针对模块内部功率器件工作时的温升做的定向散热设计——工业现场多数设备安装在密闭电控柜内，空气流通性差，依靠壳体本身的散热齿增大与空气的接触面积，能够在无额外风扇的被动散热条件下，将内部电路板的工作温度控制在元器件额定工作区间内，避免高温导致的信号漂移、元器件寿命折损问题。壳体四角设计的内凹安装沉孔，是为了满足螺丝固定安装的需求，安装时螺丝头部完全沉入沉孔内，不会突出壳体表面，既可以避免安装后螺丝与周边线缆、结构件发生干涉，也能让模块贴合安装面时保持平整，不会出现局部翘起的情况。模块单侧引出的出线接头采用硬质防护结构，接头根部做了加厚的应力释放设计，这部分结构是为了应对现场布线时的拉扯、弯折受力，避免线缆根部反复弯折导致的线芯断裂、屏蔽层破损问题，毕竟工业现场布线时难免会对出线端施加外力，没有应力释放结构的接头很容易在使用一段时间后出现接触不良的故障。

　　从安装边界来看，这款模块属于长条形紧凑型结构，整体截面为规整矩形，没有突出的异形结构，安装时可以紧密排布在DIN导轨旁的安装板上，相邻模块之间仅需预留极小的散热间隙即可，不会过多占用电控柜内的宝贵安装空间，对于点位密集、通讯节点多的大型工控系统来说，这种紧凑结构的空间利用率优势十分明显。在结构细节的处理上，壳体上下盖的拼接采用卡扣加螺丝的双重固定方式，日常维护时拆卸方便，拼接缝隙控制在极小的公差范围内，能够达到基础的防尘防护等级，适配工业车间多粉尘的使用环境，避免粉尘进入壳体内部堆积在电路板上造成的短路、绝缘性能下降问题。

　　壳体表面的黑色氧化处理，除了基础的防腐蚀、耐刮擦作用外，还能提升壳体的热辐射效率，进一步强化被动散热的效果，比未做表面处理的铝壳散热效率高出不少。出线端的接头尺寸采用行业通用的标准口径，能够适配常规规格的通讯线缆护套，现场做线缆端接时不需要额外定制特殊规格的密封配件，降低现场施工的适配成本。从实际使用的角度出发，这类模块的结构设计完全围绕工业场景的可靠性需求展开，没有多余的装饰性设计，每一处结构特征都对应着实际使用中的痛点：散热齿对应长时间工作的温升控制，沉孔安装对应安装干涉问题，应力释放接头对应线缆拉扯的可靠性问题，紧凑矩形外形对应柜内安装的空间需求，拼接密封结构对应现场粉尘防护需求。

　　在做同类产品的结构建模时，需要重点关注散热齿的齿厚、齿间距参数，齿厚过薄会导致壳体加工时容易变形，齿间距过小会导致齿间空气流通不畅反而降低散热效率；安装沉孔的深度需要匹配所选螺丝的头部高度，既要保证螺丝头完全沉入，也要避免沉孔过深打穿壳体内部的电路板安装空间；出线接头的同轴度需要严格控制，否则会导致线缆插入后出现偏斜，影响接头的密封性能和连接可靠性。另外壳体内部的电路板安装柱高度需要精准计算，要保证电路板安装后与壳体内壁留有足够的安全间隙，避免电路板上的焊点与铝壳接触造成短路，同时也要给板上的较高元器件预留足够的装配空间，不会出现合盖时元器件顶住上盖的情况。这类模块在实际选型时，结构尺寸是非常重要的参数，尤其是在改造类项目中，柜内的安装空间已经固定，只有外形尺寸、安装孔位完全匹配的模块才能直接替换安装，不需要额外改动安装板的开孔，减少现场施工的工作量。
