SG90舵机配套多孔位安装固定支架结构

　　在小型舵机的实际应用场景中，安装固定结构的适配性直接决定了舵机输出动作的稳定性与整机装配的便捷度，这款针对SG90微型舵机设计的安装支架，正是围绕小尺寸舵机的装配痛点完成结构开发的。日常做小型机械结构调试、创客项目搭建、小型自动化执行端改造时，SG90舵机因为输出扭矩足够覆盖小负载动作、体积小巧不占安装空间，被大量用在小型云台转角调节、机械臂关节驱动、航模舵面控制、小型物料拨料机构这类场景里，但很多时候直接用螺丝把舵机锁在安装基板上，要么会因为安装孔位不匹配需要额外打孔，要么舵机本体和周边结构件产生干涉，要么后期维护拆换舵机时要拧掉多颗固定螺丝，调试效率很低。

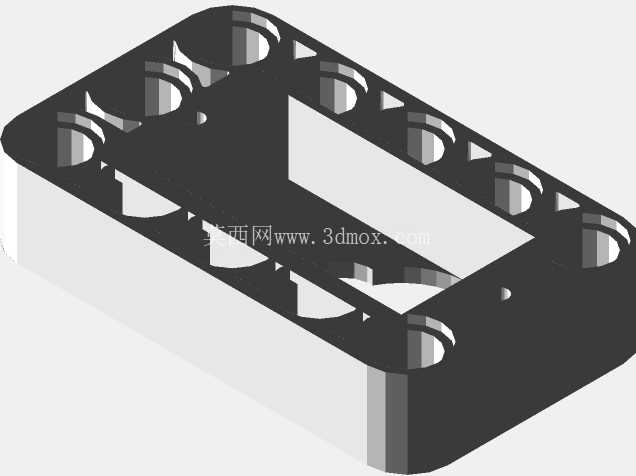

　　这款支架的设计思路完全围绕SG90舵机的实际安装边界展开，首先是内框的容纳尺寸，完全贴合SG90舵机的标准外形轮廓，舵机放入后不会出现横向窜动，框体边缘做了限位台阶，舵机装入后Z向不会出现凸起，能保证舵机输出轴的中心高度和预设的安装基准面完全对齐，避免因为安装高度差导致传动连杆出现别劲、卡滞的问题。支架本体上的多组安装孔做了统一的孔距规划，两侧对称排布的通孔既可以用来穿螺丝把支架整体锁固在亚克力基板、铝型材框架、3D打印结构件上，也可以作为和其他连杆、摇臂的铰接点位，孔位的排布间距参考了常用的小型机械结构装配模数，不管是做双舵机并联的关节结构，还是多层支架叠装的多层舵机组，都能直接通过孔位对齐完成装配，不需要额外做孔位适配。考虑到实际使用中舵机接线的走线需求，支架中间预留了足够的镂空区域，舵机的三根控制线可以直接从镂空区域穿出，不会被支架本体压住线皮，也能避免走线和舵机输出摇臂产生运动干涉，很多新手在做小型结构装配时经常忽略走线空间，导致舵机转动时磨破线皮造成短路，这个镂空设计刚好规避了这类常见问题。支架两侧的半圆槽结构是专门为快速拆装设计的，不需要把固定螺丝完全拧下来，只要松开螺丝就能顺着半圆槽把支架连同舵机一起滑出，在调试阶段需要频繁调整舵机位置、更换不同扭矩舵机做测试的时候，能大幅减少拆装的工作量。

　　从安装边界来看，这款支架的整体外轮廓尺寸完全控制在SG90舵机本体的投影范围内，不会额外占用过多的安装空间，在空间紧凑的小型机械结构里，比如小型桌面机械臂的关节处、航模内部的狭小安装舱里、智能小车的转向机构位置，都能顺利装入，不会和周边的电路板、传动件、外壳结构产生干涉。结构的壁厚设计也做了权衡，既不会因为壁厚太薄导致锁螺丝时出现柱体断裂，也不会因为壁厚过大增加不必要的重量，对于对重量敏感的航模、小型移动机器人场景来说，多余的结构重量会直接影响设备的续航和动作响应速度，这个壁厚刚好能平衡结构强度和自重的需求。

　　在实际做结构选型的时候，很多工程师会忽略舵机安装支架的细节，觉得只要能把舵机固定住就行，但实际装配时经常遇到孔位不对、安装后舵机歪掉、拆换麻烦、走线干涉这些问题，这款支架的结构设计就是把这些实际装配中会遇到的小问题都提前在结构层面解决掉，不需要使用者再额外做二次加工，拿到就能直接完成SG90舵机的固定装配，不管是做快速原型验证，还是小批量的设备组装，都能提升装配效率，减少因为安装结构不适配带来的调试问题。另外支架的对称结构设计也提升了使用灵活性，不管舵机的输出轴是朝上、朝下还是朝侧面安装，都可以通过调整支架的固定方向来适配，不需要重新设计定制安装件，对于经常做小型自动化项目、创客开发、教学实验结构搭建的从业者来说，这种通用化的固定支架能减少很多重复建模、加工安装件的工作量，把更多精力放在动作逻辑调试和整体结构优化上。
