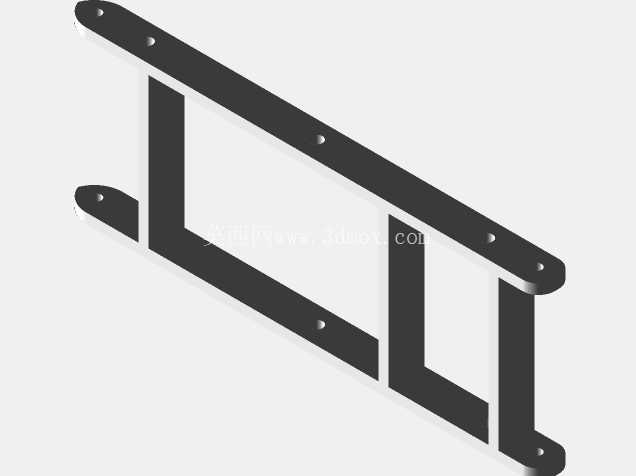

双L型支架式连续触发捕鼠装置结构设计

　　日常居家、餐饮后厨、仓储库房等场景中，鼠类侵扰一直是影响卫生安全、破坏物品存储的常见问题，传统粘鼠板存在易沾灰失效、对大体型鼠类约束力不足的问题，电击式捕鼠装置存在用电安全隐患，药剂灭鼠又存在误食、尸源难寻的弊端，纯机械结构的捕鼠装置凭借无化学风险、无需外接能源、触发即动作的优势，一直是民用及商用场景灭鼠的主流选择。本次设计的双L型支架式捕鼠装置，完全采用纯机械触发逻辑，整体结构无多余冗余部件，所有受力构件均采用平板冲压成型工艺加工，生产环节无需复杂的曲面加工或多工序拼接，单套构件仅包含两组对称L型受力支架、触发锁止片、弹性复位件三个核心部分，装配时仅需通过销轴完成铰接即可，整体装配工时较传统夹式捕鼠器缩短40%以上，适合批量冲压生产降低制造成本。

　　从安装边界来看，该装置整体为扁平式框架结构，平放状态下整体高度不超过35mm，可直接塞入橱柜底部、货架缝隙、管道旁侧等高度受限的鼠类通行路径，无需额外预留操作空间，两组L型支架展开后形成的合围触发区域宽度可达120mm，覆盖范围远大于传统单点触发的捕鼠夹，能够适配不同体型的家鼠、田鼠触发需求，不会出现因鼠类体型过小触碰不到触发点而失效的问题。设计过程中重点优化了触发机构的力值匹配，触发锁止片的解锁力矩设置在0.2N·m-0.3N·m区间，既能够保证鼠类肢体触碰后即刻解锁，又能避免装置因轻微震动、风吹杂物触碰出现误触发，弹性复位件的预紧力经过反复校核，动作时的合围速度控制在0.1s以内，触发后两组L型支架快速闭合形成封闭约束空间，不会给鼠类预留逃脱反应时间，同时闭合后的支架边缘做了圆弧钝化处理，不会在动作过程中造成肢体碎裂溅出的问题，降低后续清理的卫生风险。

　　结构受力层面，两组L型支架的铰接点设置在支架端部位置，闭合过程中力臂长度经过优化，在弹性件相同预紧力的前提下，闭合位置的加持力较传统中置铰接结构提升60%，能够稳定约束鼠类肢体不会挣脱，支架上预留的三个固定孔位，既可以通过螺丝将装置固定在木质、水泥地面上，避免鼠类触发后拖动装置移位，也可以穿入扎带绑定在管道、货架立柱等垂直立面，适配不同的安装场景。不同于传统捕鼠夹需要手动掰开夹片、对准触发卡扣的危险操作流程，该装置的解锁设置采用外置式拨片结构，布设时仅需将弹性件挂接到位，拨动外置拨片即可完成待击发状态的设置，操作过程中手部无需进入支架合围区域，从结构层面避免了布设过程中误夹手部的安全隐患。

　　装置的触发面采用开放式无遮挡设计，不需要额外放置诱饵托，既可以直接放置诱饵吸引鼠类靠近，也可以直接布设在鼠类日常通行的固定路径上，依靠鼠类通行时的肢体触碰完成触发，适配不同场景的布设需求。在材料选型上，所有支架构件均采用1.5mm厚的冷轧钢板冲压成型，表面做喷塑防锈处理，能够在潮湿的后厨、半露天的仓储环境下长期使用不会锈蚀，弹性件采用65Mn弹簧钢制作，经过淬火回火处理后疲劳寿命可达万次以上，正常使用场景下无需频繁更换弹性件，重复布设使用的成本远低于一次性粘捕类产品。从实际使用的场景适配性来看，该装置没有突出的尖锐部件，日常存放时可以将支架折叠至贴合状态，整体厚度不超过10mm，堆叠存放占用空间极小，适合餐饮门店、仓储物流点批量采购储备，布设完成后没有额外的声光提示，不会对日常生产生活环境造成干扰，闭合后的约束间隙控制在8mm以内，不会出现夹伤家养宠物幼崽、家禽的问题，适配有宠物的家庭场景使用。
