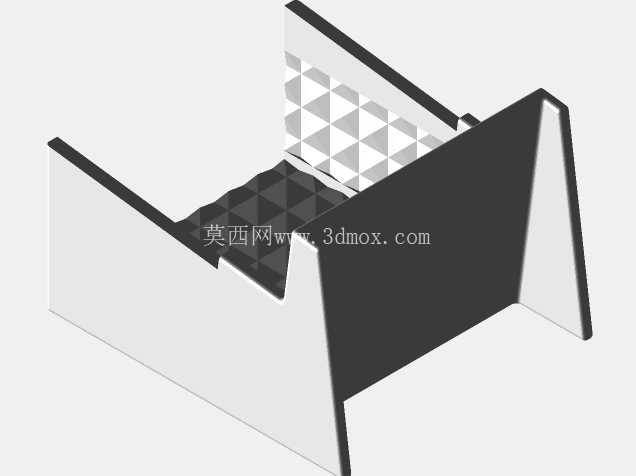

手机扩音支撑一体便携置物结构

　　日常桌面办公、线上会议场景中，手机外放音量不足、摆放角度不适配观看需求是高频出现的使用痛点，常规的手机支架仅能起到支撑固定作用，无法兼顾音量放大的需求，而外接蓝牙音箱又存在额外供电、配对繁琐、占用桌面空间的问题，这款一体结构的设计正是针对这类场景痛点开发，无需额外电子元件，仅通过物理结构实现功能整合。从功能特性来看，该结构分为上下两个功能区段，顶部的声腔结构利用物理声学传导原理，通过两个对称的导声通道将手机倒置放置时的扬声器出声进行聚拢反射，无需外接电源即可实现3-4倍的音量提升，完全能够满足小型会议、居家观影时的外放音量需求，避免了电子扩音设备的续航焦虑与配对操作。

　　底部的支撑区段通过卡扣式的拼接结构，采用粘接方式完成组装，不需要额外的紧固件，拼接完成后形成的倾斜支撑面刚好适配手机倒置放置的角度，使用者在桌面坐姿状态下观看屏幕时，视线与屏幕夹角接近垂直，能够有效降低长时间观看的颈部疲劳，同时支撑结构预留了充电线缆的穿行空间，手机放置在支架上时可以直接连接充电线，不会出现线缆被挤压、接口对位不准的问题。设计思路上完全围绕无动力、易加工、轻量化的核心方向展开，整体结构采用等壁厚设计，所有转角处均做了圆角过渡，既能够避免3D打印过程中的应力集中问题，也能去除锐边防止使用时刮伤手机外壳或者使用者手部，声腔部分的三角格栅结构并非装饰性设计，而是在不增加整体壁厚的前提下提升声腔侧壁的结构刚度，避免出声时侧壁产生共振杂音，同时格栅的镂空设计也能减少材料用量，降低整体重量。

　　从安装边界与尺寸适配来看，支撑槽的宽度尺寸针对常规直板智能手机的厚度做了适配，槽内预留了0.5mm的间隙，即使手机带有常规厚度的保护壳也能顺利放入，不会出现卡滞或者过松滑落的问题，整体结构的底面做了微向外延伸的支撑脚，增大与桌面的接触面积，放置时的稳定性更好，即使手机放置时存在轻微的位置偏移，也不会出现侧翻的情况。声腔的导声通道角度经过反复调整，出声方向刚好朝向使用者的坐姿耳部高度，不会出现声音向桌面或者侧面扩散导致的音量损耗，拼接位置的粘接面做了浅凹槽设计，涂胶时胶水可以填充在凹槽内，不会溢出到结构外表面影响外观，同时粘接后的连接强度更高，日常使用中不会出现拼接处开裂的问题。

　　除了扩音与支撑的核心功能外，该结构也可以作为临时的桌面置物座，放置便签、小型卡片类物品，拓展了使用场景，整体没有复杂的曲面结构，加工难度低，无论是3D打印制作还是小批量注塑生产都具备较好的工艺性，不需要特殊的加工设备即可完成制作，结构拆分后的零件数量少，组装步骤简单，普通使用者不需要专业工具即可完成组装使用。在实际使用测试中，该结构放置在木质、玻璃等不同材质的桌面上都能保持稳定，扩音效果不会因为桌面材质的不同产生明显差异，手机倒置放置时，摄像头位置不会被结构遮挡，临时需要拍摄桌面内容时也不需要将手机取下，使用灵活性更强，支撑面的倾斜角度经过多轮调整，既保证了观看的舒适度，也避免了角度过陡导致手机滑落的风险，声腔的内壁做了微弧面处理，能够减少声音在腔体内的反射驻波，让放大后的声音更加清晰，不会出现沉闷的杂音。
