便携式DJ音频控制设备结构设计

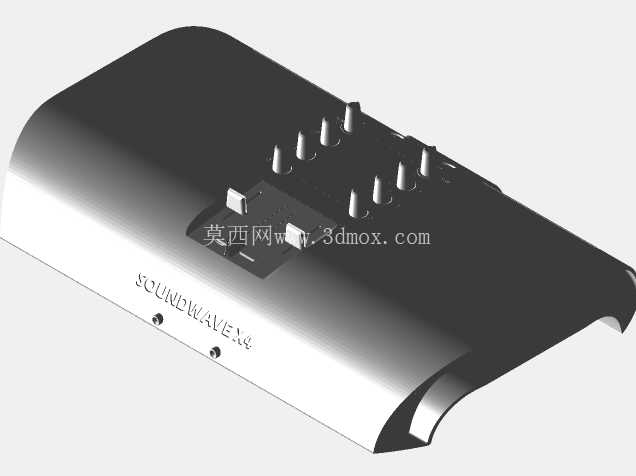

这款便携式DJ控制设备的结构设计，核心围绕移动演出场景的实际使用需求展开，区别于固定式大型DJ台的厚重设计，整体采用流线型低趴轮廓，上盖做了微弧收边处理，既降低设备收纳时的空间占用，也能在搬运过程中减少边角磕碰带来的外壳损伤。设备正面预留的触控屏安装位，采用下沉式嵌装结构，屏幕边缘与壳体上表面预留0.8mm的装配间隙，搭配屏幕周圈的软质缓冲胶圈，可避免移动过程中震动对触控面板的冲击，同时防止日常使用中液体泼溅直接渗入屏幕下方的电路区域。

设备上部的机械式升降旋钮组，是结构设计的核心功能区，每个旋钮都采用独立的升降导向柱结构，非使用状态下旋钮可下沉至与壳体上表面齐平，收纳时不会因为凸起结构被外力挤压损坏旋钮电位器；使用时旋钮弹出，阻尼行程设置为15mm，操作时的旋转阻尼匹配演出时的快速调节需求，每个旋钮下方都设置了独立的防尘密封圈，避免演出环境中的灰尘、烟油等杂质进入电位器内部造成接触不良。旋钮组的排布按照DJ演出的操作逻辑分区，左侧为通道增益调节区，右侧为效果参数调节区，操作时手部移动距离控制在120mm范围内，符合人体工程学的操作范围，减少长时间演出的手部疲劳。

线缆管理功能的设计充分考虑了移动演出的布线痛点，设备后侧设置了隐藏式理线仓，所有音频输出、电源输入接口都内置于理线仓内部，接口旁预留了扎带固定位，外接线缆插入后可通过扎带固定在理线仓的卡扣上，避免演出过程中线缆被拉扯导致信号中断；理线仓盖板采用磁吸式结构，无需工具即可快速打开，接线完成后盖板闭合，线缆可通过盖板下方的出线槽引出，整体外观整洁无外露线缆，同时也能对接口部分起到防护作用。

额外设置的3通道功放辅助输入接口，采用镀金接触端子，每个通道独立设置信号屏蔽隔层，避免多通道信号传输时的串扰问题，接口位置设置在理线仓的左侧区域，与主输出接口保持20mm的间距，插拔操作时不会互相干扰。设备底部设置了四块可调节高度的橡胶防滑脚垫，脚垫调节行程为5mm，可适应不平整的演出台面，调节后设备整体保持水平，避免旋钮操作时设备滑动；脚垫采用丁腈橡胶材质，摩擦系数高，同时具备一定的减震效果，可降低外界震动对设备内部元器件的影响。

壳体部分采用上下分壳的装配结构，连接螺丝全部隐藏在底部脚垫下方，外观无外露螺丝孔，整体视觉效果简洁流畅；上壳采用ABS+PC混合材质，表面做哑光磨砂处理，既具备足够的结构强度抵抗日常使用的刮擦，也能减少演出灯光反射对操作视线的干扰；下壳采用加厚ABS材质，内部设置了多道纵横加强筋，提升整体壳体的抗扭强度，即使成年人单手持设备一端搬运，也不会出现壳体变形导致内部电路板移位的问题。设备内部的电路板安装位全部设置了橡胶减震柱，每个固定点都预留0.5mm的减震间隙，可抵消运输过程中的震动冲击，保护电路板上的贴片元件不会因为震动出现虚焊。

从安装边界来看，设备整体宽度控制在320mm以内，深度220mm，最高处（旋钮弹出状态）高度为45mm，收纳状态下整体高度仅30mm，可轻松放入常规的DJ设备背包中，满足街头演出、小型派对、移动直播等多种场景的携带需求。设备侧面预留了散热格栅，格栅开孔方向斜向下设置，既保证内部电路工作时的空气流通散热，也能避免灰尘、液体从开孔处直接落入设备内部；散热格栅的开孔宽度控制在2mm以内，可防止演出过程中细小的杂物掉入设备内部造成短路。

在操作交互的结构匹配上，触控屏下方的功能按键采用轻触式结构，按键行程设置为1.2mm，按压力度控制在1.5N，操作反馈清晰，同时不会因为误触触发功能；按键表面做了微凸的弧度设计，手指接触时的定位感更强，昏暗的演出环境下也能快速找准按键位置。设备前端设置的标识区域采用激光蚀刻工艺，标识不会因为长期摩擦脱落，即使在频繁使用的场景下，功能标识也能长期保持清晰，方便操作人员快速识别各个旋钮、接口的功能。
