空飘搭载用射频模块防护外壳结构设计

做空飘类通讯载荷的结构设计时，最先要卡的边界就是挂载端的重量阈值——毕竟氢气球这类浮升载体的净升力冗余非常有限，每多一克无效结构重量，都会压缩有效载荷的搭载空间，甚至直接影响升空后的滞空稳定性。这款射频模块外壳的设计逻辑，从一开始就没有走常规地面通讯设备的厚重防护路线，而是围绕空飘场景的特殊约束做了全链路的结构适配。

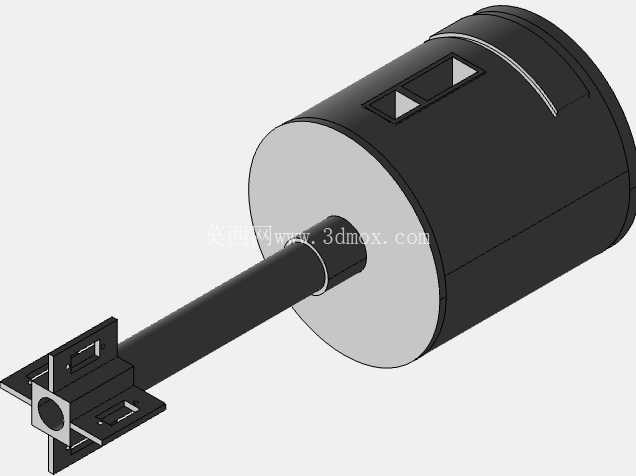

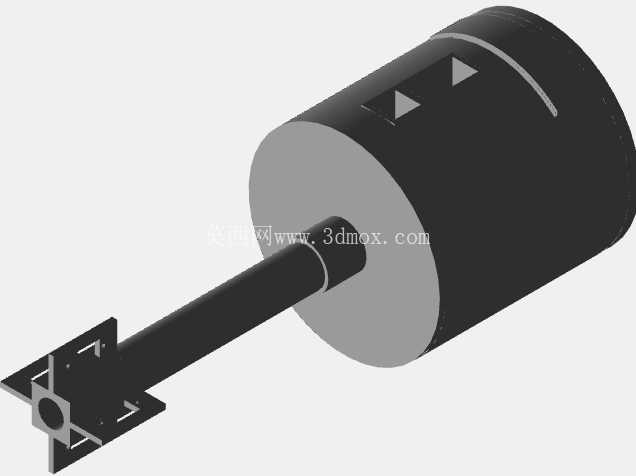

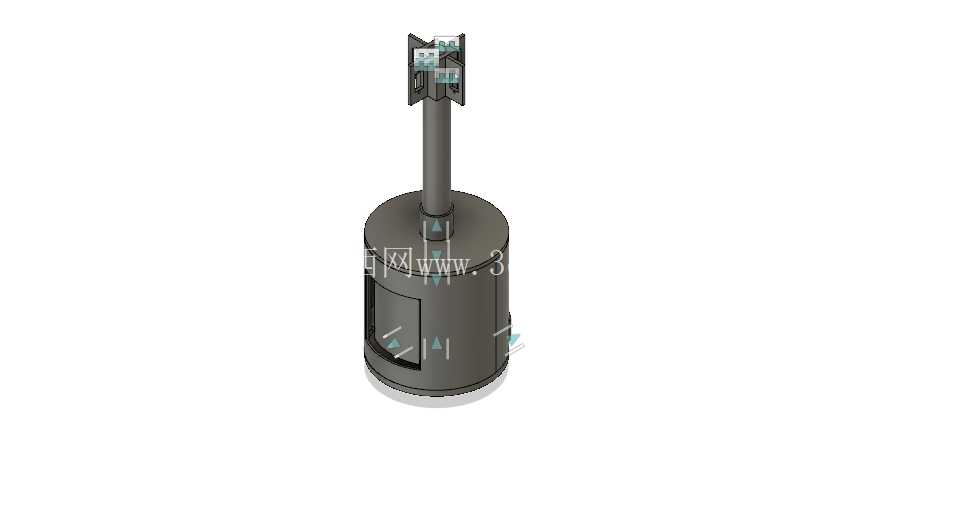

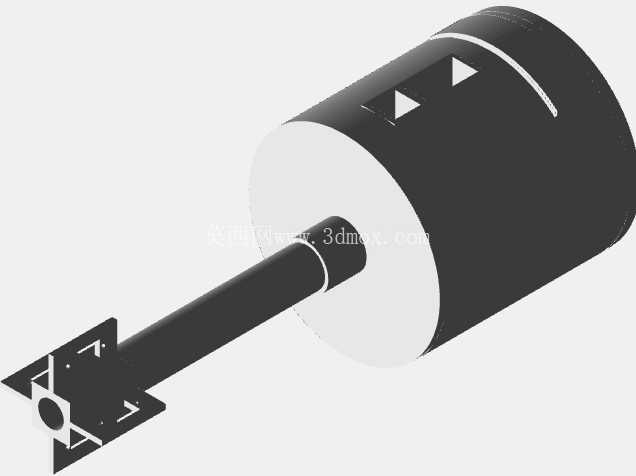

从实际使用场景来看，这类外壳搭载在浮空气球下方，升空后需要面对高空低温、气流扰动、持续小幅振动等复杂工况，同时还要给内部的射频模块、电池组、配套支撑电路留出足够的安装空间，不能出现信号屏蔽、结构干涉的问题。整体结构采用圆柱型主舱加长杆挂载的组合形式，圆柱主舱的曲面外形能够有效降低升空过程中侧向气流带来的风阻，避免外壳在气流作用下出现大幅偏摆，影响射频信号的发射角度稳定性；长杆结构则是为了拉开主舱与气球球体之间的距离，既避免球体材质对射频信号造成遮挡衰减，也能防止气球充放气过程中剐蹭到主舱的接口部位。

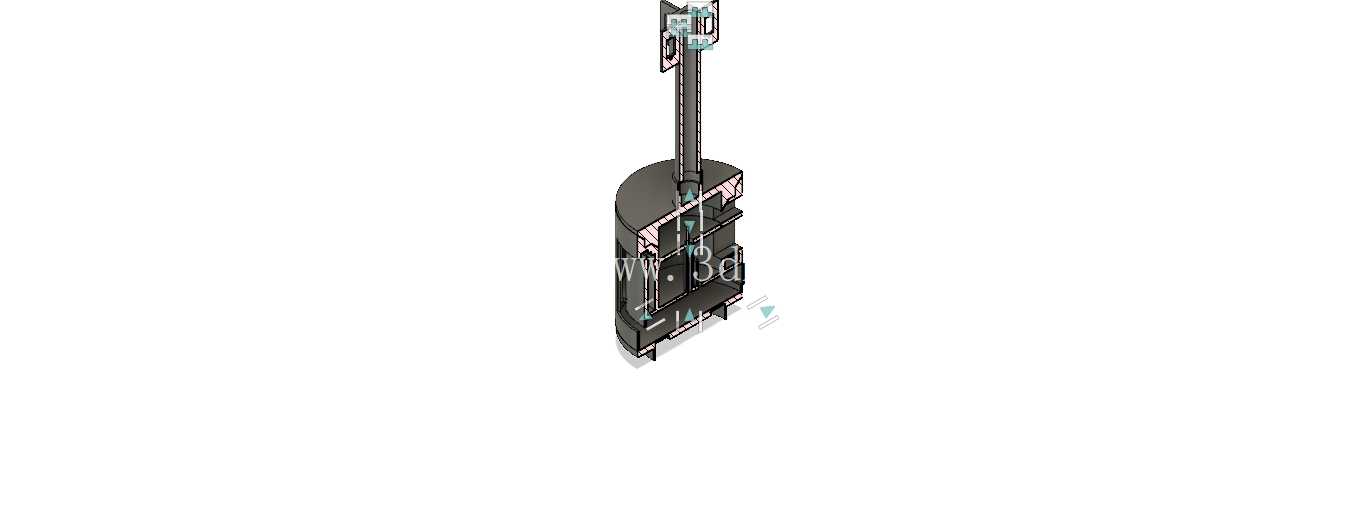

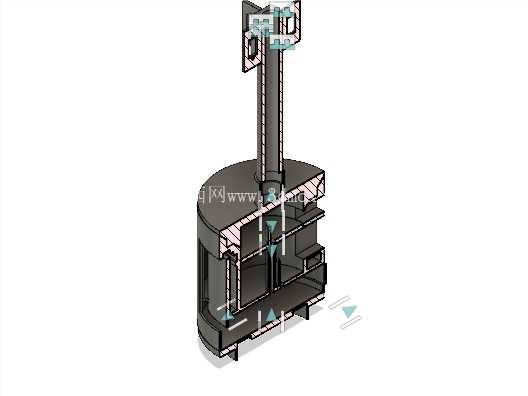

结构细节上，主舱侧壁预留了对应电路接口的对位开口，开口位置做了内凹的止口设计，后续装配时可以直接加装密封胶圈，应对高空环境下的凝露问题，避免水汽侵入舱体损坏内部电子元件。舱体内部设计了多层卡位筋条，不需要额外打胶就能把射频电路板、电池组分别固定在预设位置，筋条的排布特意避开了射频模块的天线馈点位置，防止金属结构件对信号传输造成干扰。顶部的长杆与主舱连接位置做了加厚的过渡圆角，这个位置是整个挂载结构的应力集中点，升空后整个载荷的重量都通过这个连接点传递到上方的气球挂载架，加厚处理能够避免长杆在气流反复冲击下出现疲劳断裂，同时长杆顶端设计了快拆式的挂载接口，能够直接卡在气球下方的标准挂载横梁上，不需要额外定制转接件，现场作业时可以快速完成载荷换装。

设计过程中对安装边界做了反复校核：主舱的内径尺寸刚好匹配常用的小型射频模块与锂聚合物电池组的组合尺寸，没有多余的冗余空间，最大程度压缩了整体结构的体积与重量；长杆的长度经过测算，既满足信号无遮挡的距离要求，也不会因为杆体过长导致整体重心过高，引发升空后的摆动问题。舱体底部做了可开合的端盖结构，端盖与舱体采用卡扣式连接，不需要借助工具就能打开，方便地面调试时更换电池、调整射频模块的参数设置，端盖上预留了细小的通气孔，平衡升空过程中因为海拔变化带来的舱内外气压差，避免舱内压力异常导致端盖被顶开或者壳体变形。

从结构工艺性来看，整个外壳的所有结构都做了拔模角度适配，不需要复杂的侧抽芯结构就能通过注塑工艺一次成型，量产时的模具成本与加工效率都能得到有效控制；壳体壁厚控制在均匀的1.5mm，既满足结构强度要求，也最大程度降低了壳体本身的重量，配合轻量化的工程塑料材质，整体外壳重量控制在很低的区间，给内部电子元件留出了充足的重量配额。实际装配时，内部电路可以顺着筋条卡位直接放入舱内，电池组通过舱内的绑带卡位固定，所有走线都可以沿着筋条之间的空隙排布，不会出现走线杂乱挤压元件的问题，长杆内部是中空结构，可以把连接顶部挂载端的传感线路从杆内穿过，避免线路外露被气流吹损或者被紫外线加速老化。

针对高空低温环境的适配，结构设计时特意在舱体内壁预留了薄型保温层的粘贴空间，不需要改动整体外形尺寸就能加装保温材料，保证低温环境下电池与射频模块的工作温度维持在合理区间；外壳外表面没有多余的凸起结构，一方面降低风阻，另一方面也避免升空过程中凸起部位勾挂到气球的牵引绳或者其他附属结构。整个结构没有采用多余的装饰性设计，所有的外形特征都是为了满足实际使用的功能需求，从挂载接口的形式到舱体的截面形状，再到每一处筋条的位置与厚度，都是围绕空飘通讯场景的实际约束做的针对性优化，既满足防护、承载、安装的功能要求，也把空飘场景最敏感的重量、风阻、信号干扰等问题都做了对应的结构解决。
