带熔断器线缆的英式13A电源插头设计

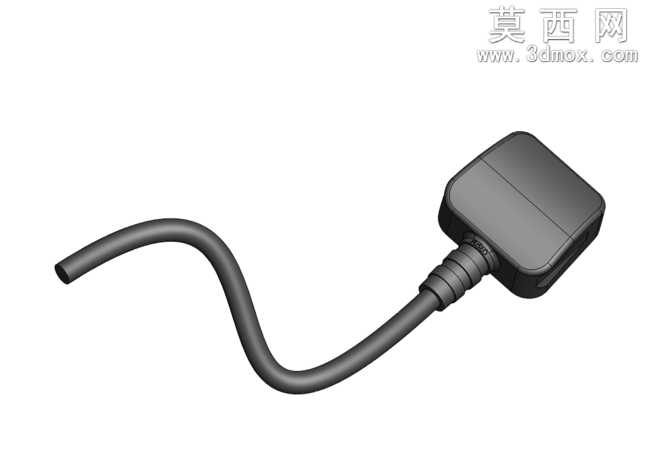

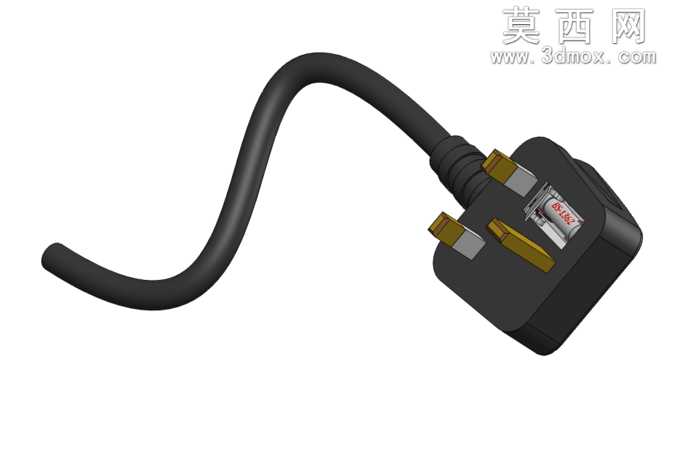

本作品为符合英国BS1363标准的13A电源插头三维建模成果，建模过程以SolidWorks为核心工具，严格遵循英式插头的真实尺寸规范与结构逻辑开展设计。建模阶段优先完成插头内部核心功能件的参数化搭建：首先构建内置13A熔断器的装配结构，精准还原熔断器与插脚、接线端子的卡接配合关系，确保熔断器腔体的尺寸公差符合实际装配要求，可清晰呈现过载保护元件的安装位置与固定方式；其次完成三个铜质插脚的建模，严格匹配英式插头方脚的尺寸、间距与角度参数，还原插脚表面的镀层质感与端部倒角细节，保证插脚与插头本体的嵌合结构符合真实产品的注塑固定逻辑。随后开展插头外壳的建模，采用曲面建模与实体建模结合的方式，还原黑色阻燃塑料外壳的握持弧度、边缘圆角与分型线细节，精准刻画外壳上的压线结构、线缆出口的防弯折护套造型，还原插头尾部与橡胶电缆衔接处的锥形过渡结构，模拟线缆自然弯曲的柔性形态，通过样条曲线控制线缆的弯曲弧度，避免生硬折角，还原真实电源线的垂坠质感。材质渲染阶段针对不同部件匹配对应材质属性：铜质插脚赋予带轻微磨砂质感的黄铜金属材质，调整反射参数模拟金属镀层的柔和光泽；插头外壳赋予哑光黑色阻燃塑料材质，添加细微的颗粒质感还原注塑件的表面肌理；熔断器表面赋予陶瓷材质与印刷标识纹理，还原保险管的真实外观；橡胶线缆赋予高弹性黑色橡胶材质，调整粗糙度参数模拟橡胶表面的轻微漫反射效果，同时添加线缆表面的细微模压纹理提升真实感。结构设计上完整还原插头的内部接线逻辑、压线板的固定结构、外壳的卡扣装配关系，所有部件的配合间隙均参考真实产品的装配公差设置，既保证三维模型的视觉真实度，也可用于结构演示、装配教学或产品改型参考，清晰展现英式插头区别于其他制式插头的核心结构特征，即内置熔断器的安全设计、方脚插脚的布局规范以及防呆结构的细节处理。
