嵌入式面板安装充电连接插座结构设计

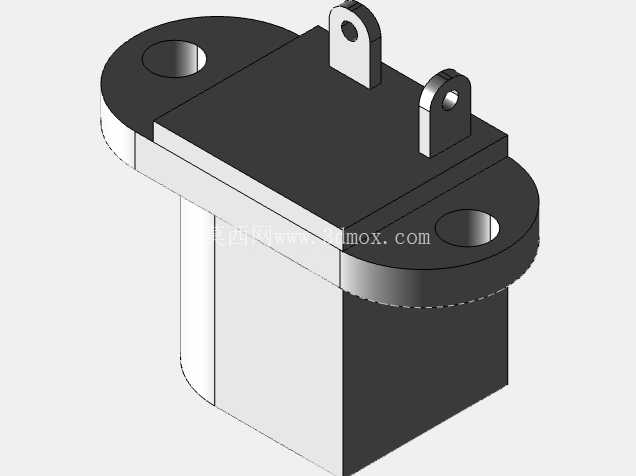

　　这类面板充电插座多应用在小型通讯终端、便携检测设备、手持工业对讲装置的机身壳体上，作为设备内置电池与外部充电线缆的连接载体，日常使用中需要频繁承受插拔力，同时要适配设备壳体的开孔安装要求，避免突出壳体过多影响设备握持或者收纳。从结构上看，该插座采用法兰式安装底座，底座两端设置带通孔的安装耳，安装时可通过M2规格的小螺丝直接固定在设备壳体的内侧安装柱上，法兰盘的椭圆外形刚好贴合壳体上预先开好的对应形状开孔，安装后法兰面与壳体内壁贴合，能起到一定的防尘限位作用，不会因为插拔受力导致插座向内凹陷移位。

　　插座主体的柱形部分伸入壳体内部，预留的接线端子向上凸起，两个端子分别对应正负极连接位，端子上的通孔用于焊接或者螺丝压接导线，直接连通设备内部的充电管理电路，端子的凸起高度控制在合理范围，不会和壳体内侧的其他电路板、结构件产生干涉。设计过程中首先考虑的是安装边界的适配，法兰盘的整体宽度控制在18mm左右，柱形主体的截面尺寸为12mm见方，伸入壳体的深度为15mm，这个尺寸刚好适配多数小型手持通讯设备的壳体厚度，不会因为深度过大挤占壳体内电池、主板的安装空间。安装耳上的通孔中心距设置为16mm，和多数小型设备壳体的预设安装柱间距匹配，不需要额外调整壳体的内部筋位布局。

　　结构强度方面，法兰盘和柱形主体采用一体化结构设计，避免拼接结构带来的装配公差累积，安装耳的厚度设置为1.5mm，能够承受至少500次插拔带来的侧向拉力，不会出现安装耳断裂的情况。端子部分采用嵌件注塑的方式和主体结构结合，端子的根部做了加厚处理，避免焊接导线或者插拔受力时端子出现歪斜松动，两个端子的间距设置为6mm，满足电气安全间隙要求，不会出现正负极短路的风险。实际选型使用时，需要注意插座的安装方向，两个端子的朝向要对应壳体内部电路板的接线位置，减少导线的弯折长度，法兰盘和壳体接触的面可以粘贴薄的泡棉胶垫，既可以填充安装间隙，也能提升壳体的防尘防水能力，适配户外使用的通讯设备需求。

　　这类插座和普通外露式充电接口不同，嵌入式的安装方式能让接口和设备壳体表面齐平，设备收纳进保护套或者工具箱时不会被异物勾挂，也能减少日常使用中灰尘、水汽从接口缝隙进入设备内部的概率。在三维建模过程中，需要重点校验安装耳的通孔位置和壳体安装柱的同轴度，柱形主体和壳体开孔的配合间隙控制在0.1mm以内，既方便装配，也不会出现松动晃动感，端子的位置公差需要控制在0.05mm以内，保证和外部充电插头的对接精度，避免出现插接过紧或者接触不良的问题。另外，插座的外露边缘都做了R0.3的圆角处理，安装后不会划伤设备壳体的表面涂层，也不会在插拔充电线时割伤使用者的手部，细节结构完全适配手持类通讯设备的使用场景。
