电缆桥架垂直弯头 200×42

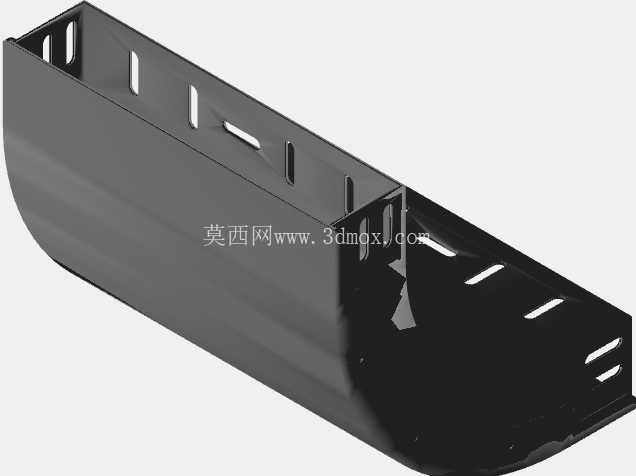

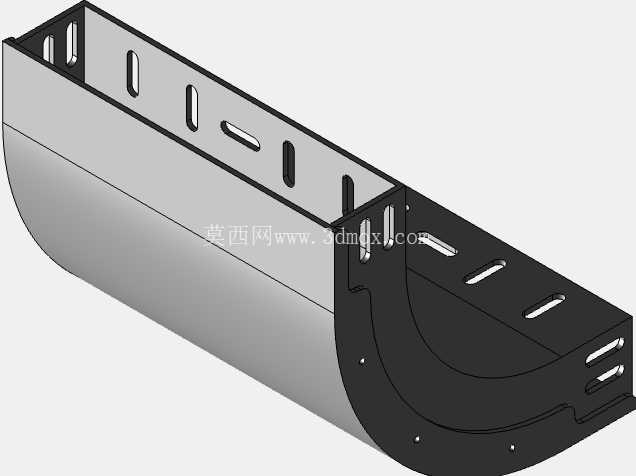

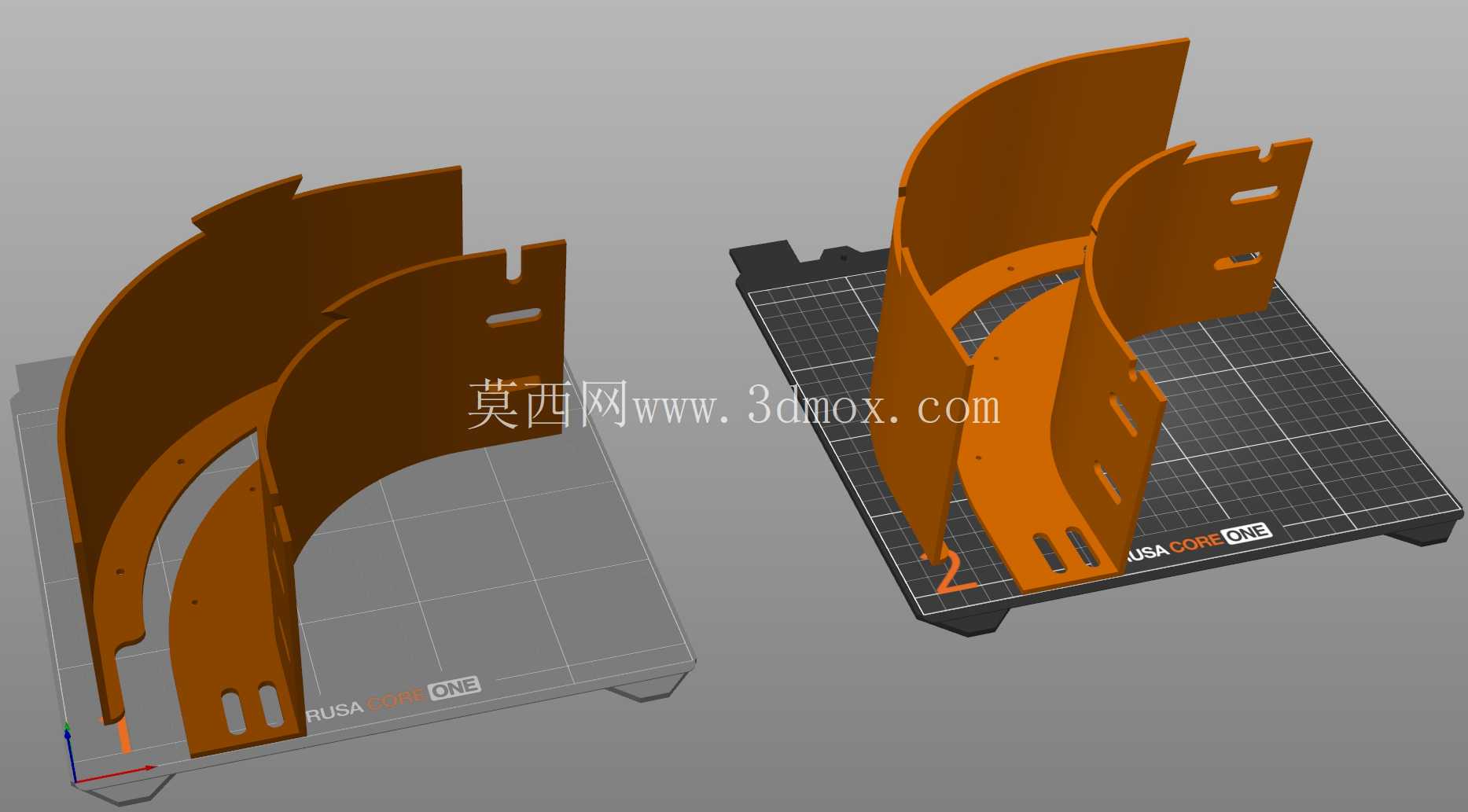

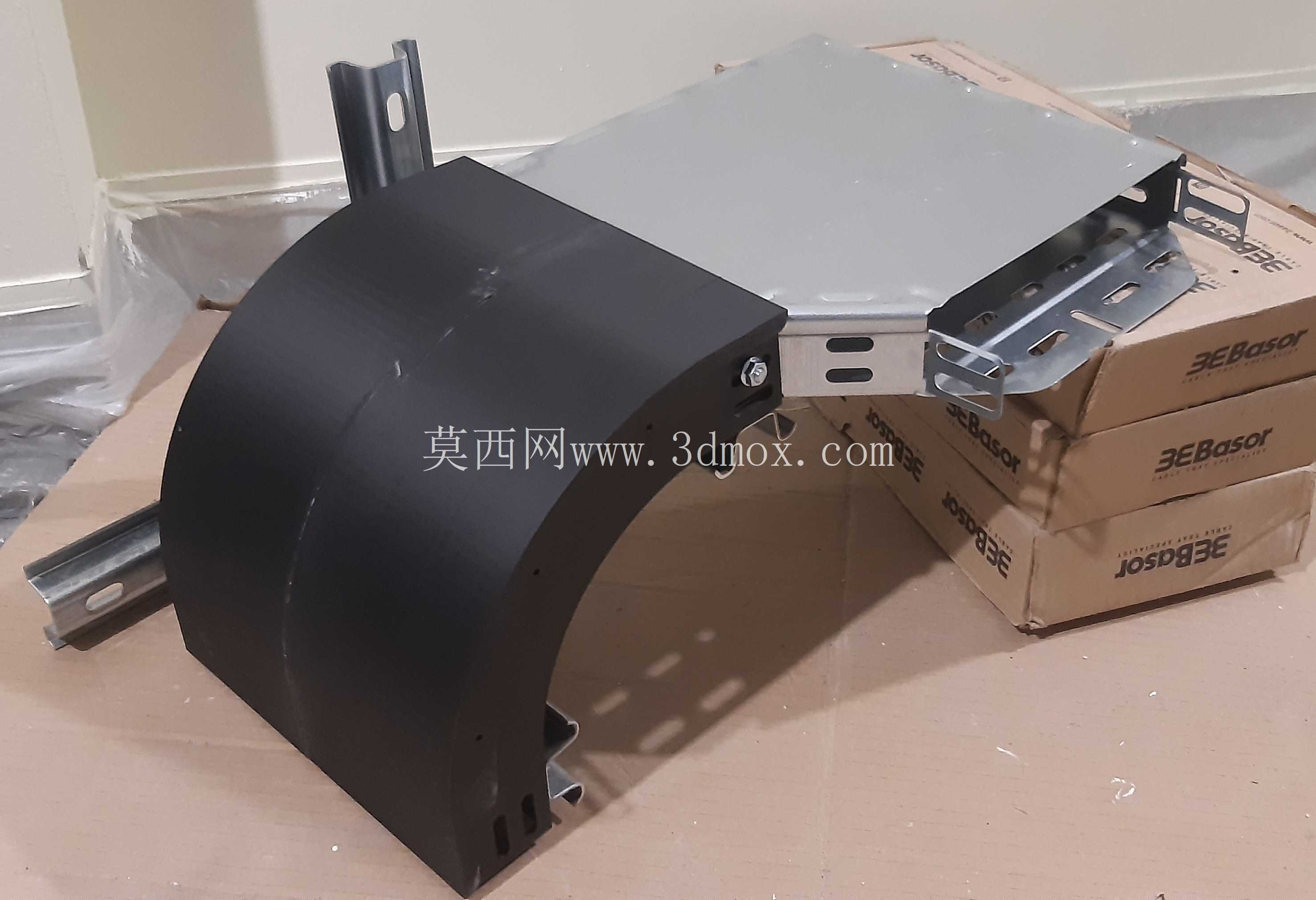

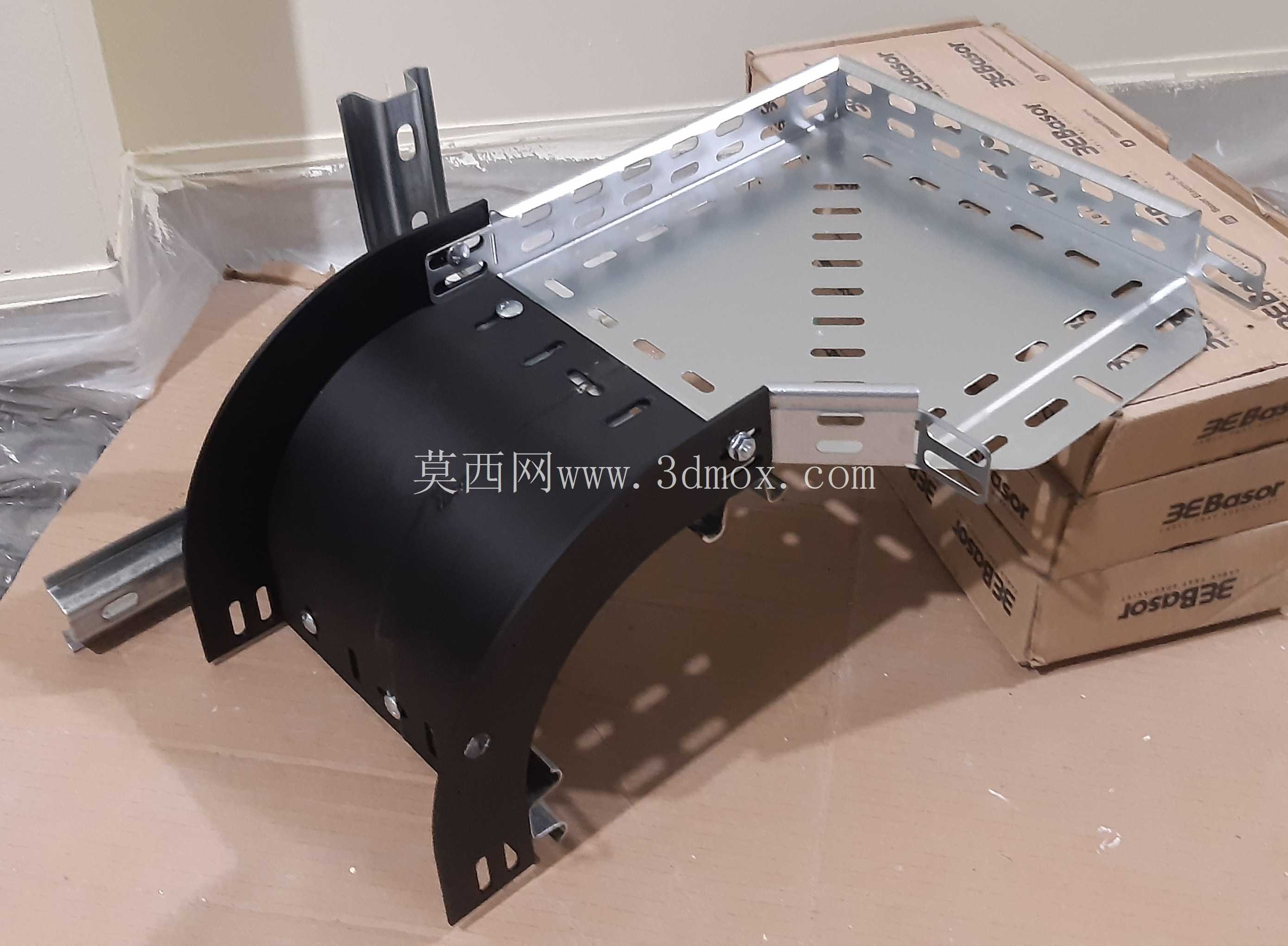

本项目展示了一个垂直电缆桥架弯头的三维模型，该弯头专为 200×42 mm 电缆桥架设计，兼容 BAKS “Cable Trays – H42” 系统。该弯头可将电缆从水平桥架部分垂直向下引导，同时保持 100 mm 的最小弯曲半径，适用于典型的低压和控制电缆。该模型包含一个配套盖板，确保与标准桥架系统的兼容性，并提升电缆保护性和美观性。设计细节：标称尺寸：200 × 42 mm；弯曲半径：100 mm；壁厚：3 mm，足以满足其预期用途；包含盖板；使用 Autodesk Fusion 360 设计；完全参数化项目，已作为上传文件的一部分共享。制造说明（3D 打印）：该弯头已成功打印为测试件。使用支撑打印可以获得更好的表面质量，但需要大量的支撑材料，从而增加打印时间和耗材浪费。为了避免使用支撑，我们在 PrusaSlicer 中使用燕尾榫将模型分割，从而实现了无支撑打印。打印。这种方法需要对部件进行后处理和粘合。重要提示：粘合打印部件不可避免地会引入结构薄弱点，尤其是在粘合工艺不理想的情况下。这是所选制造方法的已知局限性，而非设计本身的问题。预期用途及免责声明：虽然该模型可作为功能性代表，但其性能可能存在缺陷。

使用阻燃或技术线材打印时，本产品不适用于工业、商业或安全关键型应用。任何实际使用均由用户自行承担全部责任，并应遵守当地法规和标准。许可/共享：本项目完全公开共享，允许：学习设计方法、进行进一步修改、适配其他托盘系统或尺寸。
