明纬LRS-150封闭式AC-DC单路开关电源

在工业自动化控制柜、通讯基站配套供电、小型机电设备配电、民用商用电子设备集成等场景里，小功率封闭式开关电源是配电链路里最基础也最核心的供电转换单元，LRS-150系列作为150W功率段的经典款型，是很多结构工程师做设备内部配电选型时的常用参考对象。从实际用途来看，这款电源承担的是把工频交流市电转换为稳定直流低压的功能，给PLC控制回路、传感器组、小型直流执行件、通讯模块这类需要直流供电的部件提供稳定的电力输出，封闭式的金属外壳设计，让它可以直接安装在有少量粉尘、温湿度波动不大的工业柜体内部，不需要额外做独立的防护隔舱，能节省柜内的安装空间。

从功能特性上看，单路输出的设计简化了内部的电路拓扑结构，相比多路输出电源，它的输出电压稳定性更好，带载时的压降波动控制更优，适合给对供电稳定性有一定要求的负载供电；金属外壳除了基础的防护作用，还承担了散热功能，外壳侧面预留的长条状通风槽，是结合内部功率器件的发热位置做的定向散热设计，不需要额外加装散热风扇，依靠自然对流就能满足额定功率下的散热需求，避免了风扇带来的积尘、噪音和寿命短板，适合长期连续运行的工况。

从设计思路层面拆解，这款电源的结构设计完全围绕工业场景的安装与使用需求展开，接线端采用外露的栅栏式接线端子，端子排布在电源的一端，接线时不需要拆开外壳，电工在柜内布线时可以直接完成进线和出线的压接操作，端子旁预留了清晰的标识位，能避免接错线序的问题；外壳采用折边一体成型的钣金工艺，拼接缝隙控制在很小的范围内，既提升了壳体的结构强度，也能减少外界杂物进入壳体内部的概率，安装固定耳直接从壳体钣金延伸出来，不需要额外加装独立的安装支架，固定孔的位置适配标准的DIN导轨安装和平板螺丝固定两种方式，能适配不同柜体内的安装条件。

关于外形尺寸与安装边界，这款电源的整体外形是规整的长方体结构，壳体边缘做了小圆弧折边处理，没有突出的尖锐结构，在柜内排布时不会划伤相邻的线缆或器件；安装时需要预留的空间边界要考虑几个维度，首先是接线端一侧要留出至少30mm的走线空间，方便线缆弯折和接线操作，侧面通风槽位置不能紧贴其他发热器件或者封闭挡板，要留出至少20mm的对流空间，保证散热气流可以正常流通，上下方向不需要预留太多间隙，只要不直接压在其他器件表面即可；固定孔的孔位间距是按照工业配电的通用尺寸设计的，不管是替换同功率段的老旧电源，还是在新设计的柜体里做排布，都不需要重新打孔调整安装位，能减少结构设计的重复工作量。

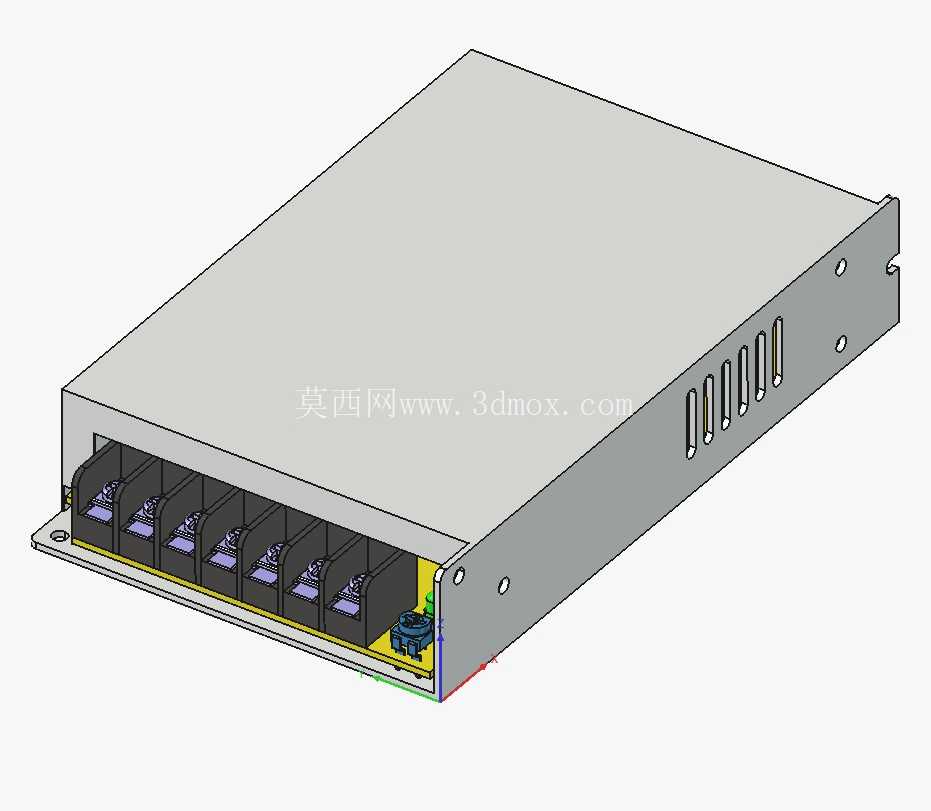

做三维建模的时候，要重点还原几个关键结构细节：一是接线端子的每个接线位的槽宽和深度，要匹配实际接线时的线鼻子尺寸，避免做装配验证时出现线缆无法插入的干涉问题；二是侧面散热槽的开孔位置和长度，要和内部功率器件的位置对应，做热仿真分析时才能得到准确的散热结果；三是安装固定耳的固定孔孔径和孔位公差，要按照实际安装的螺丝规格预留足够的间隙，保证模型导出工程图后可以直接用于安装板的开孔加工；另外壳体表面的折边圆角、端子旁的标识凹槽这些细节，虽然不影响核心功能，但在做整机装配干涉检查时，能避免因为细节缺失导致的装配误判，比如相邻器件的间隙计算错误，实际组装时出现磕碰的问题。

在实际选型适配时，这款150W的电源适合负载总功率在120W以内的场景，预留20%左右的功率余量，能避免长期满负载运行导致的器件老化加速问题，封闭式的结构也让它可以用在一些半户外的设备柜体里，只要做好柜体的整体防雨淋防护，就可以稳定运行，不需要额外做防水封装处理，相比开板式的电源模块，它的抗干扰能力也更强，金属外壳可以屏蔽一部分外界的电磁干扰，也能减少自身开关电路对外的电磁辐射，适合用在有通讯模块的设备里，避免电源的电磁干扰影响通讯信号的稳定性。
