便携一体式游标卡尺精密测量结构

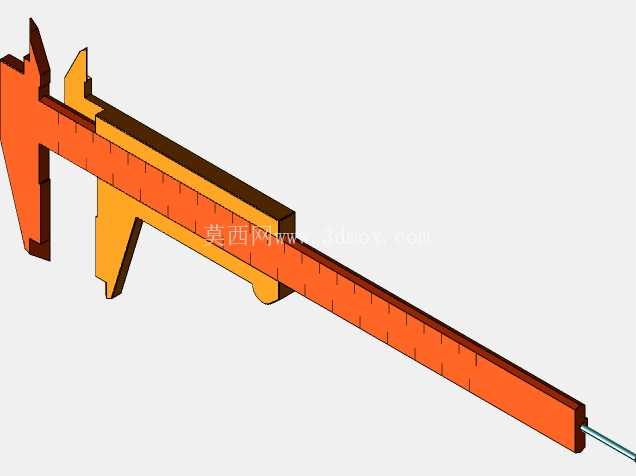

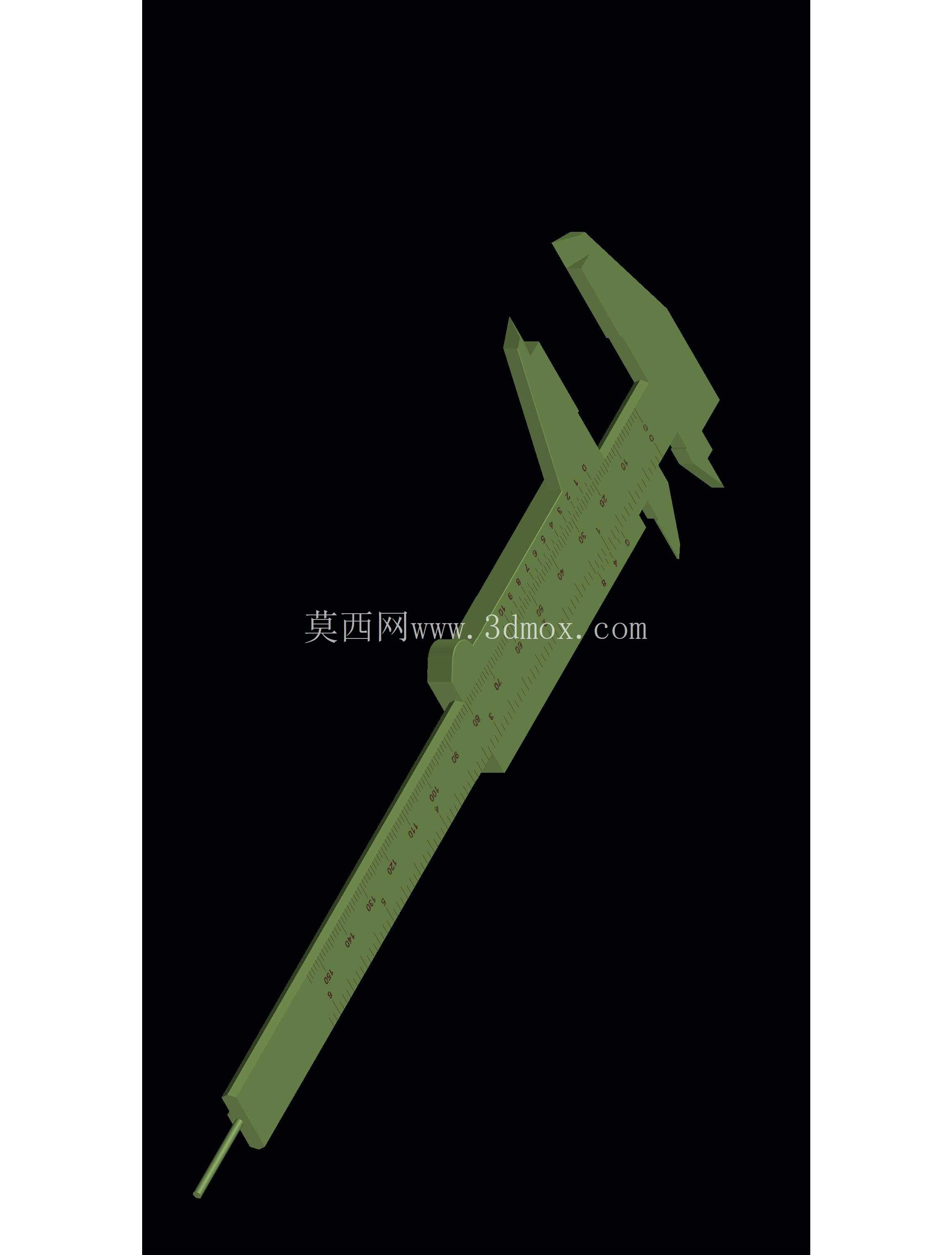

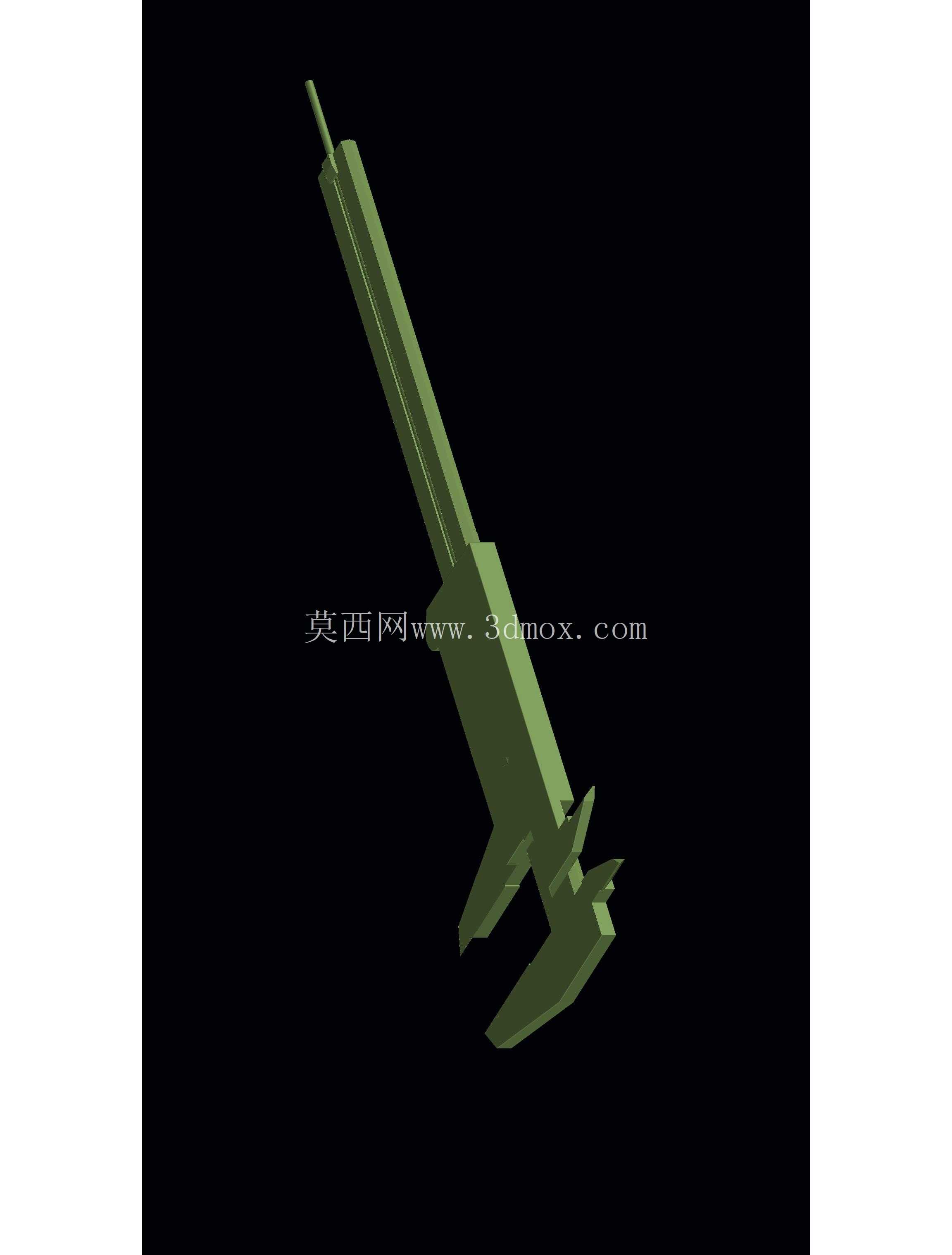

　　在机械加工现场的工序检验环节、五金装配的尺寸复核场景、教学实训的公差测量实操中，游标卡尺始终是一线操作人员手边最常用的接触式测量器具，这款一体式游标卡尺的三维结构，完全围绕实际测量场景的使用需求搭建，没有冗余的装饰性结构，每一处几何特征都对应实际使用中的功能要求。从结构设计逻辑来看，主尺身采用长条形平直截面设计，尺身侧面的刻度基准面经过平面度约束，保证测量时的基准贴合精度，尺身一端整合固定量爪，分为内外两组测量面：内测量面为刀口形结构，用于测量工件内孔直径、槽宽等内轮廓尺寸，测量时量爪可深入窄槽内部，避免普通平爪无法进入狭小空间的问题；外测量面为平面贴合结构，用于测量工件外径、长度、厚度等外轮廓尺寸，测量面的平行度公差控制在微米级，保证多次测量的数值一致性。

　　尺身尾部整合深度测量杆，与主尺身保持同轴度约束，可直接伸入盲孔、台阶孔内部测量深度尺寸，不需要额外更换测量头，减少现场操作的辅助时间。滑动游标部分与主尺身采用间隙配合设计，配合面设置有微调导向结构，滑动时无卡滞、无晃动，游标上的紧固螺钉可在测量到目标尺寸后锁定游标位置，避免移动过程中尺框错位导致读数偏差，游标上同样设置对应内外测量面，与固定量爪的测量面完全贴合时零位对齐，保证测量基准的统一性。

　　从实际使用的尺寸边界来看，这款卡尺的测量范围覆盖常规小尺寸零件的检测需求，量爪的开合行程满足日常五金零件、机加工小件、塑胶结构件的测量要求，整体长度控制在单手握持的舒适范围内，重量分布均匀，长时间手持测量不会出现偏重疲劳的问题，尺身的边角全部做倒钝处理，避免操作时划伤手部，符合工器具的人机工程要求。设计过程中优先考虑了结构的耐用性，尺身的壁厚经过强度校核，正常使用中的轻微磕碰不会导致尺身弯曲变形，测量面的硬度预留了热处理硬化层的设计空间，长期使用磨损量极小，不需要频繁校准零位。

　　滑动尺框的侧面设置有防滑纹理，推动时手指与尺框之间有足够摩擦力，戴劳保手套操作时也能顺畅控制滑动行程，微调机构的传动比设置合理，单手即可完成微调进给，不需要另一只手辅助操作，适合高空、狭窄空间等单手作业的场景。不同于数显卡尺需要供电、易受切削液和粉尘影响的问题，这款纯机械结构的卡尺对使用环境的适应性极强，在机加工车间的切削液飞溅环境、五金仓库的多粉尘环境、户外检修的温差变化环境下都能稳定使用，不存在电路故障、电池耗尽等问题，测量读数完全依靠机械刻度，可靠性更高。建模过程中对每一处配合间隙都做了实际装配的模拟验证，主尺与游标之间的滑动间隙控制在合理范围，既不会因为间隙过大导致测量时量爪歪斜，也不会因为间隙过小导致滑动卡涩，深度测量杆的伸出方向与主尺基准面保持垂直，测量深度时不会因为杆体歪斜导致测量值偏大，量爪的测量面边缘做了微小的倒角处理，测量时不会刮伤工件的已加工表面，适合对表面质量要求较高的精密零件检测。
