卧式单级离心泵整机结构三维设计

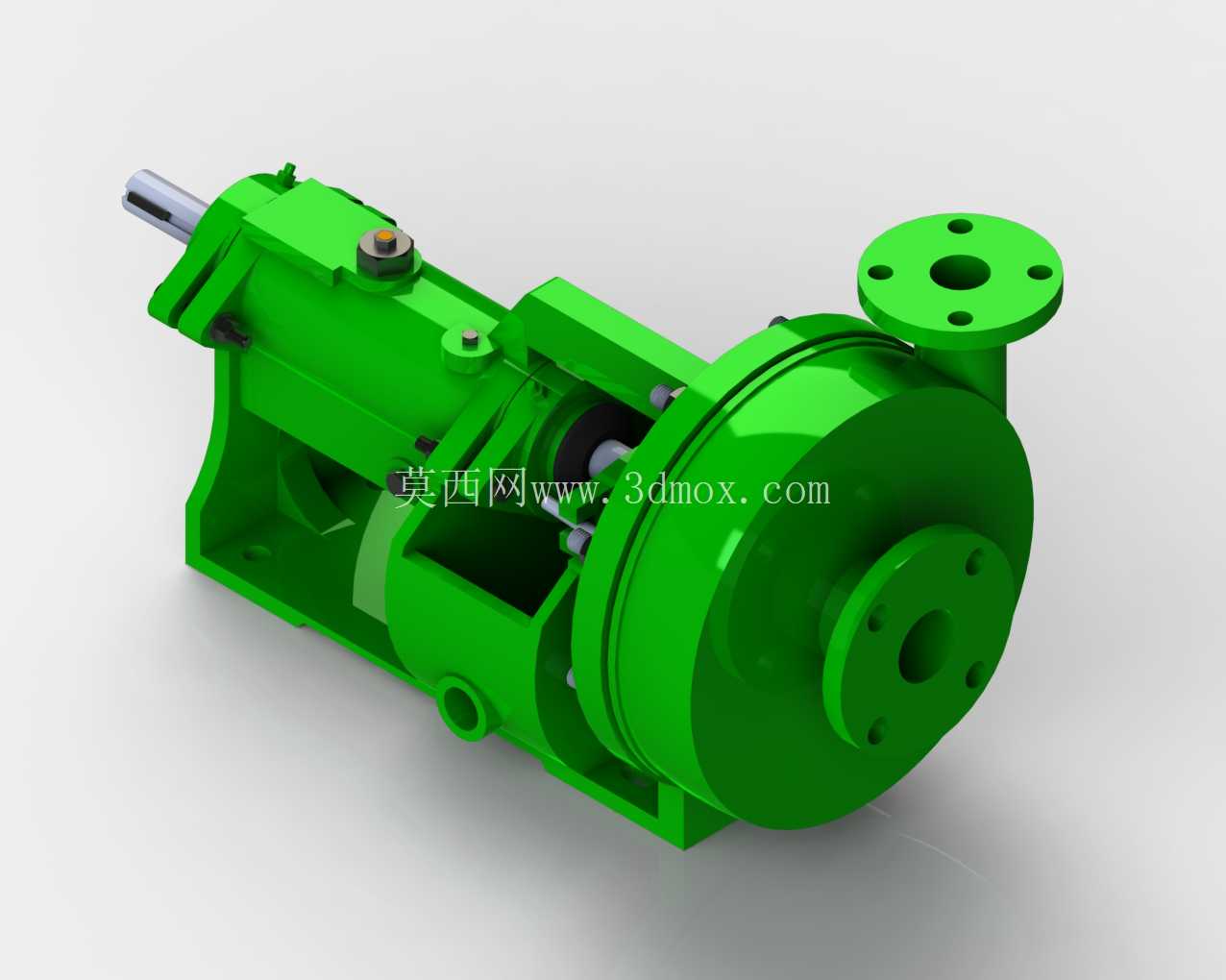

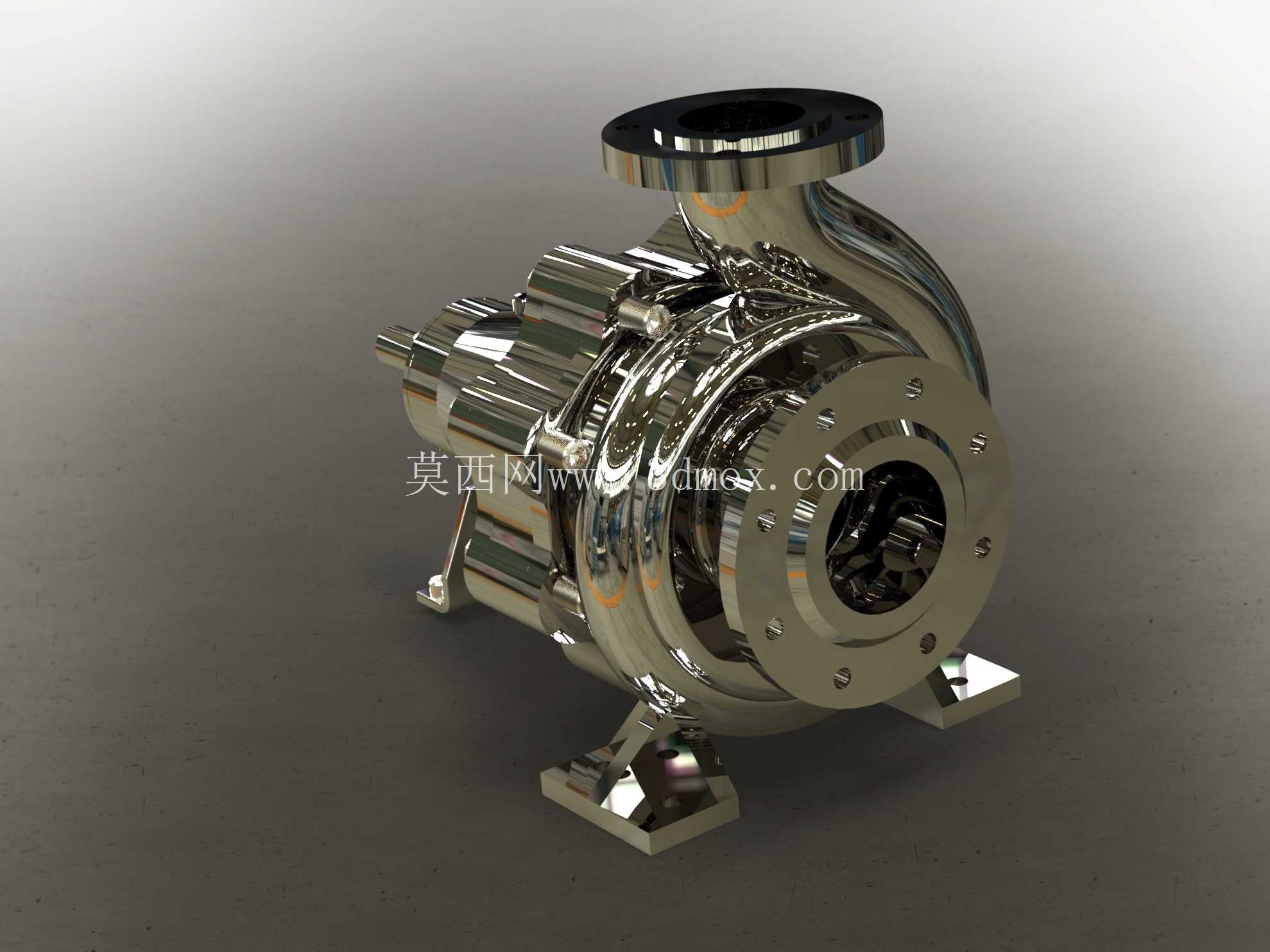

在化工流程输送、市政给排水、暖通循环水系统、工业冷却管网这类场景里，卧式单级离心泵是应用覆盖度极高的流体输送核心设备，这套三维装配模型完整还原了整机从动力输入端到流体过流端的全部结构细节，可直接用于结构校核、安装模拟、教学演示等场景。从实际工程落地的角度看，这类泵的核心作用是为管路内的液态介质提供压能与动能，克服管路沿程阻力、高程差以及终端设备的压力需求，实现介质的稳定定向输送，区别于多级泵的高扬程特性，单级结构更适配中低扬程、大流量的常规输送工况，日常运维的拆装便捷性也更优。

整套模型的结构拆分逻辑完全贴合实际生产装配流程，核心过流部件包含叶轮、蜗壳式泵壳，传动支撑部分包含泵轴、轴承座组件，连接密封部分包含进出口法兰、端盖密封结构，安装固定部分包含一体式铸造地脚支座。设计过程中首先明确了过流部件的水力型线匹配逻辑：叶轮采用闭式后弯叶片结构，叶片流道做了顺滑过渡处理，可减少介质在流道内的湍流损失，叶轮与泵壳之间的密封环间隙按照常规清水输送工况的标准预留，既避免间隙过大导致的容积效率损失，也防止间隙过小在热态运行时出现动静部件摩擦。泵壳采用螺旋形蜗壳结构，流道断面从隔舌位置开始沿圆周方向逐渐扩大，能够将叶轮甩出的高速介质平稳收集、减速，将动能高效转化为压能，同时泵壳上预留的排气、泄放接口位置也完全符合工程实际安装需求，进出口法兰的螺栓孔分布、法兰密封面尺寸均匹配通用管路标准，可直接对接同通径的工业管路。

传动支撑部分的设计重点考虑了运行稳定性，泵轴采用阶梯轴结构，轴肩位置的定位台阶严格对应轴承、叶轮、轴套的安装定位需求，轴承座内配置的两套滚动轴承分别承受径向载荷与运行过程中产生的残余轴向力，轴承座的油室结构、密封端盖的尺寸都做了1:1还原，可直观展示轴承的润滑路径与密封装配关系。安装支座与泵壳采用一体式铸造结构，两个地脚安装面的平面度、安装孔的中心距都预留了工程安装的调整余量，进出口法兰的端面与安装底面的垂直度、同轴度公差在建模时做了基准约束，避免实际安装时出现管路对接错位、运行振动超标的问题。

从安装边界来看，整机的轴向尺寸从动力端联轴器端面到泵壳出口法兰端面的距离、径向尺寸从安装底面到泵壳最高点的高度、地脚安装孔的横向与纵向跨距，都按照常规同参数离心泵的实际尺寸比例搭建，在做厂房布局、管路排布设计时，可直接导入模型做干涉检查，提前预判安装空间是否满足运维拆装需求——比如泵壳端盖拆卸时的操作空间、轴承座维护时的起吊空间、进出口管路的支吊架布置位置，都能通过这套装配模型完成前置校核，减少现场安装时的设计变更。

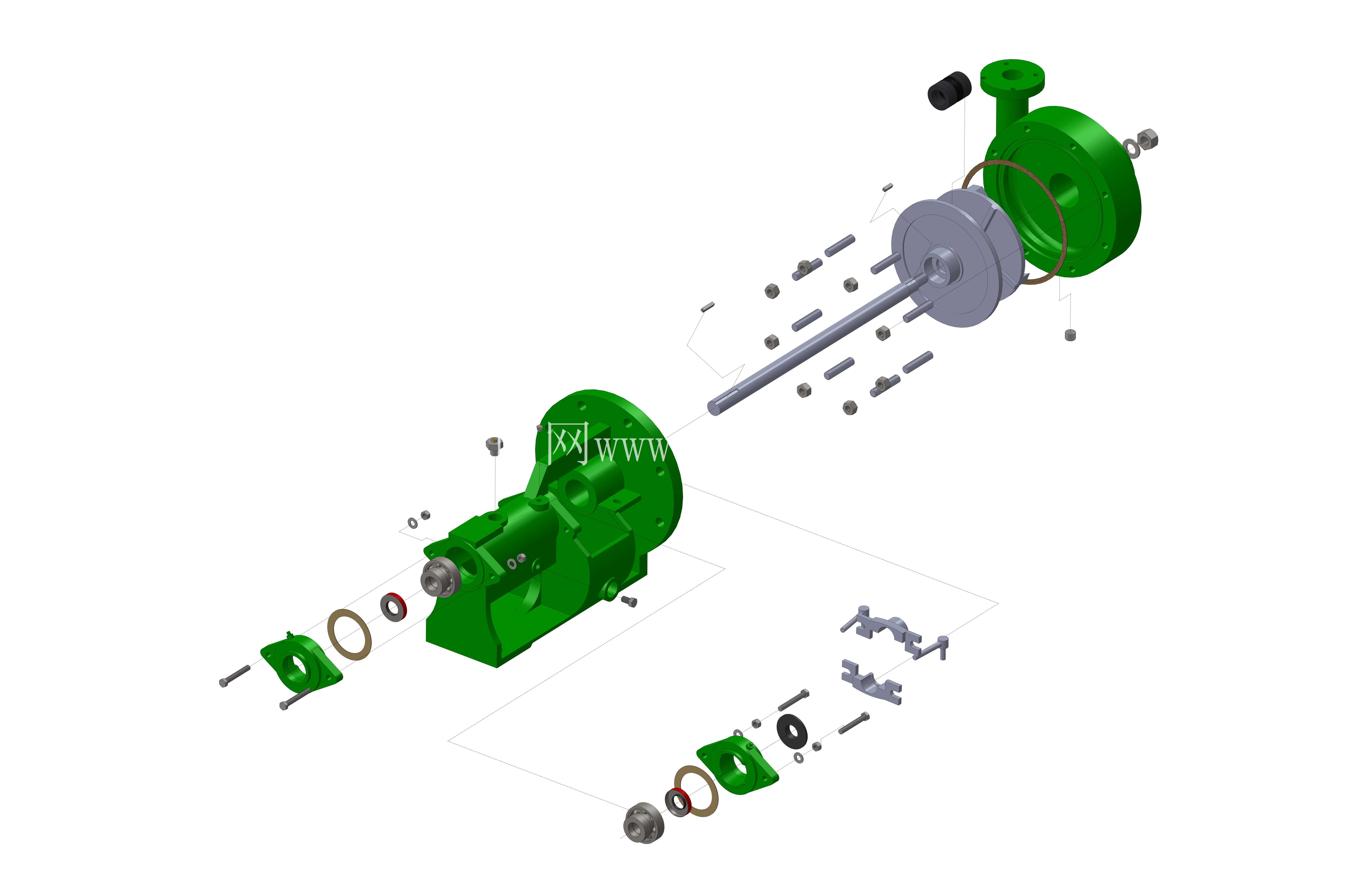

不同于单一零件模型，这套装配模型完整还原了各部件之间的装配约束关系：叶轮与泵轴的键连接定位、轴承内圈与轴的过盈配合位置、密封件的安装槽尺寸、泵壳与轴承座的连接螺栓分布都清晰可查，对于刚接触流体机械设计的从业者来说，可通过模型快速理解离心泵的动力传递路径：动力从联轴器端输入，带动泵轴与叶轮同步旋转，介质从轴向入口进入叶轮中心，在叶片的带动下获得能量后从叶轮外缘甩出，经蜗壳收集后从径向出口排出进入管路。同时模型中各部件的壁厚、加强筋位置也符合铸造工艺要求，泵壳外壁的加强筋布置既能够承受介质的工作压力，也能减少铸造过程中的变形风险，地脚位置的加强筋可提升整机安装的刚性，降低运行过程中的振动传递。

在实际选型配套过程中，这类结构的离心泵可适配清水、低腐蚀性化工介质等多种输送场景，模型中预留的密封腔尺寸可兼容填料密封、机械密封两种常用密封形式，设计人员可根据实际输送介质的特性调整密封结构选型，无需改动泵壳与轴的主体尺寸。整套模型的结构逻辑完全贴合工业实际应用的产品形态，没有做简化或者艺术化修改，每一处结构都对应实际产品的功能需求，不存在冗余的装饰性设计，完全服务于流体输送、稳定运行、便捷运维的核心设计目标。
