适配牧田设备的QuickFit35mm铣削定位夹具

这款铣削夹具主要面向小型木工修边、开槽作业场景设计，核心适配QuickFit L-100规格的快换作业体系，可直接匹配牧田RT0700C修边机、164471-6型30mm刀柄配套组件以及CMT 911.140.11系列刀具的安装定位需求，在厨房台面开孔、嵌入式五金件安装、小型板材铣型作业中，能够为手持电动修边工具提供稳定的行走基准，避免手持作业时的走刀偏移、孔径超差、边缘崩缺等常见加工问题。

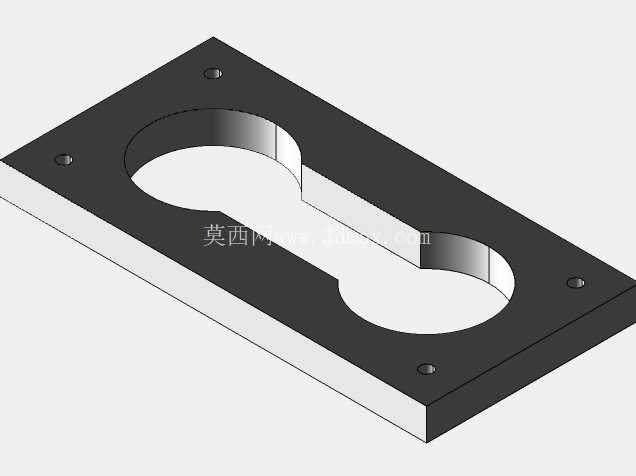

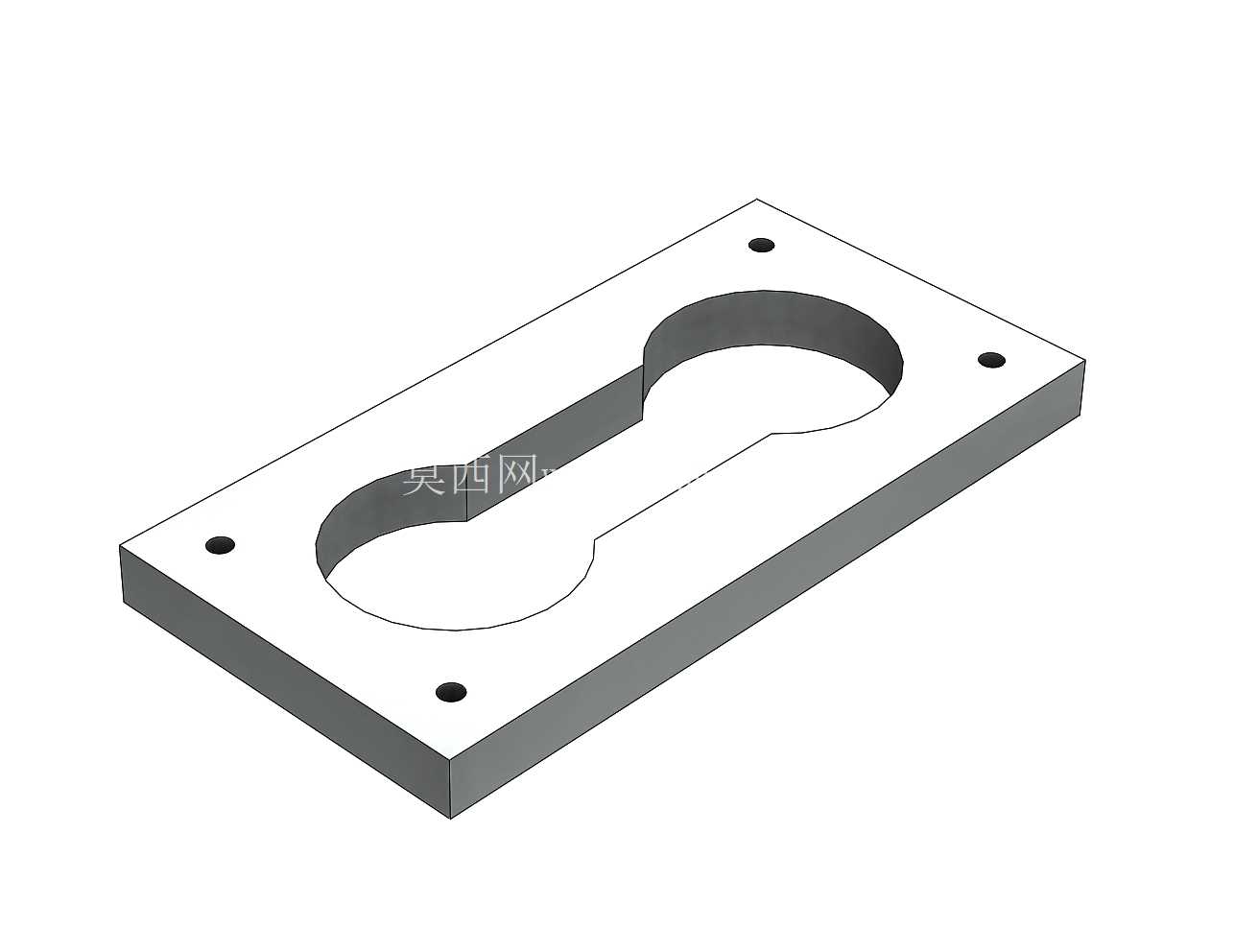

从结构设计逻辑来看，整体采用矩形平板式基体作为承载主体，基体厚度经过受力校核，能够承受修边机作业时产生的径向切削力与轴向振动，不会在走刀过程中出现基板变形、基准偏移的问题。基体上开设的两个同轴半圆弧长槽，是整个夹具的核心功能结构：圆弧直径严格匹配35mm的加工孔径要求，两个圆弧通过中间直槽连通，形成长度100mm的长圆形走刀通道，既可以满足单孔35mm直径的铰链座、厨房挂件底座的开孔作业，也可以通过连续走刀完成长度100mm范围内的长圆孔、长槽型结构铣削，覆盖厨房装修、小型五金安装场景下绝大多数的小尺寸铣削需求。

安装边界设计上，基体四个角位预留的沉头安装孔，孔位间距经过适配性优化，可通过自攻螺丝或快速夹钳将夹具固定在待加工板材表面，安装时无需额外制作复杂的定位工装，只需对齐加工划线位置即可完成装夹，装夹时间相比传统定制靠山缩短60%以上。沉头孔的深度设计保证螺丝安装后顶面与基体表面完全齐平，不会突出基准面干涉修边机底座的滑动，修边机底座可沿着基体上表面平滑移动，走刀过程无卡顿、无偏移。

实际作业过程中，这款夹具的使用逻辑非常清晰：先在待加工板材上标记出需要铣削的孔位或槽位中心，将夹具的走刀通道对齐标记线，通过四个角的安装孔将夹具锁紧固定在板材表面，随后将适配对应刀具的修边机底座贴紧夹具上表面，刀具对准走刀通道位置下刀，沿着通道的圆弧轮廓与直边轮廓匀速走刀，即可一次成型加工出尺寸精度符合要求的孔槽结构，加工出的35mm孔径公差可控制在0.2mm以内，完全满足厨房五金件、小型连接件的安装配合要求，无需后续二次修边打磨。

材质选择上，基体采用硬质铝合金加工成型，整体重量轻，现场携带与装夹都非常方便，同时表面经过硬质阳极氧化处理，耐磨性能优异，长期与修边机底座摩擦也不会出现明显的磨损凹陷，能够长期保持基准面的平面度与轮廓精度，相比传统的木质或塑料定位工装，使用寿命提升5倍以上。走刀通道的边缘做了微小的倒角处理，不会在走刀过程中刮蹭修边机的塑料底座，也能避免刀具意外触碰夹具本体造成崩刀。

从应用场景拓展来看，这款夹具除了基础的厨房台面五金安装作业外，也可用于家具生产中35mm杯状铰链的开孔作业、小型配电箱面板的长圆孔开孔、装饰板材的嵌入式灯槽铣削等场景，只要加工尺寸在35mm孔径、100mm槽长的范围内，都可以通过该夹具获得稳定的加工精度。相比大型的台式开孔设备，这款夹具的便携性极强，可在装修现场、户外作业等无固定加工设备的场景下使用，不需要外接电源或配套辅助设备，单人即可完成装夹与加工作业，大幅降低小尺寸铣削作业的工具门槛与操作难度。

设计过程中，针对现场作业的常见痛点做了针对性优化：比如基体的边角做了R2的圆角处理，避免携带与装夹过程中尖锐边角划伤操作人员或板材表面；走刀通道的轮廓公差经过严格校核，与标准35mm刀具的配合间隙控制在合理范围，既不会因为间隙过小导致刀具蹭到夹具本体，也不会因为间隙过大导致加工尺寸超差；整体结构无复杂的活动部件，不存在卡滞、松动的风险，日常维护只需清理表面的木屑与灰尘即可，不需要定期加注润滑油或调整配合间隙，适合复杂的现场作业环境使用。
