KStools1221型支持卡簧钳工装夹具结构

在通讯设备组装、小型精密机械维修、电子元器件装配的工位场景中，卡簧的拆装是高频出现的工序，常规手持卡簧钳在面对狭小装配空间、批量重复作业需求时，很容易出现施力偏移、卡簧弹出、钳头对位不准的问题，这款支持卡簧钳的工装结构，正是为解决这类工位痛点设计的配套夹持定位部件。从实际使用逻辑来看，该结构并非独立的卡簧钳本体，而是为卡簧钳作业提供稳定支撑、精准对位的配套基座，作业时可将卡簧钳固定在基座的对应安装位上，通过基座上的定位柱与待装配工件的安装孔位精准对齐，避免手持操作时的晃动误差，尤其适合通讯类小型结构件内部卡簧的批量装配作业，能大幅降低卡簧装配错位、划伤工件内壁的不良率。

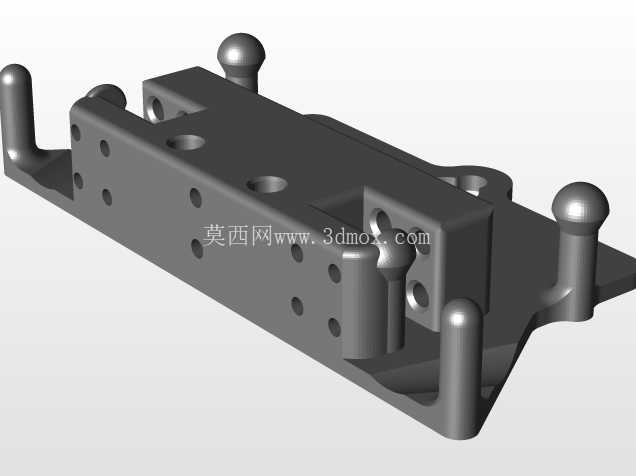

从结构设计细节来看，整个基座采用一体化铣削成型的结构思路，主体为带多组安装孔的矩形承载座，两侧伸出的带球形端头的定位柱，是核心的对位基准：球形端头设计可以在工件对位时起到导向导入作用，避免硬对位刮伤工件表面，定位柱的中心距严格匹配常见通讯类4s结构件的卡簧安装孔位间距，安装时无需反复调整位置，将工件顺着定位柱滑下即可到达准确的作业位置。承载座侧面均匀排布的多组通孔，分为两类功能：一类是贯穿的安装固定孔，用于将整个基座固定在工作台面或者自动化装配线的载具上，孔位采用等间距排布，兼容不同规格的安装螺栓间距，适配不同工位的安装需求；另一类是减重工艺孔，在保证基座整体结构刚性的前提下，减少实体材料的用量，降低基座自重，同时也能避免加工过程中应力集中导致的基座变形。基座中部的凸起挡块结构，是卡簧钳的安装限位位，凸起块上开设的对应孔位可以与卡簧钳的铰接孔位对齐，通过销轴将卡簧钳与基座铰接固定，作业时卡簧钳的开合轨迹被基座严格限制，钳头的对位精度可以控制在0.1mm以内，完全满足小型精密卡簧的装配精度要求。

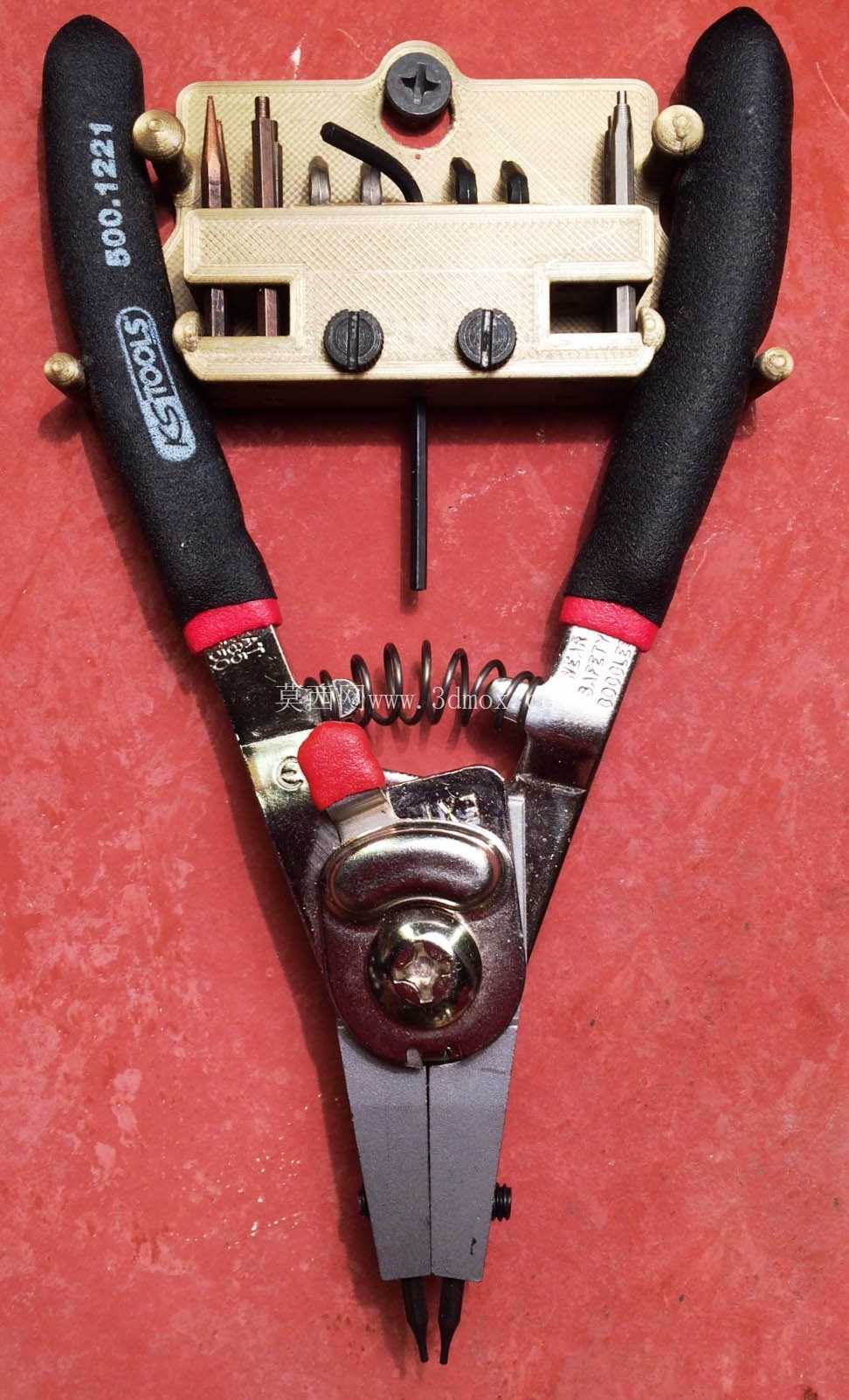

从安装边界与尺寸适配性来看，整个基座的安装基准面为底部的平整平面，平面度公差控制在0.02mm以内，保证安装后不会出现倾斜偏移；两侧定位柱的高度经过精准核算，既可以保证工件顺利导入对位，又不会因为柱身过长导致工件装配到位后出现晃动，定位柱的直径公差采用h7级精度，与工件上的定位孔间隙控制在0.01-0.03mm之间，既不会因为间隙过大导致对位偏移，也不会因为间隙过小出现卡滞无法顺利装取工件的问题。基座上的卡簧钳安装位，适配KStools1221型卡簧钳的安装尺寸，铰接孔的位置经过反复调试，保证卡簧钳开合到最大作业行程时，钳头刚好到达卡簧的安装槽位置，不会出现行程过短无法撑开卡簧、或者行程过长导致卡簧过度变形失效的问题。

在实际工位应用中，这款结构可以单独作为手工装配的工装基座使用，也可以加装小型驱动气缸，改造为半自动卡簧装配工位的执行端基座：将卡簧钳的手柄与气缸推杆连接，即可通过气缸驱动实现卡簧钳的自动开合，作业人员只需要完成工件上下料的动作，就能完成卡簧的装配工序，相比纯手持作业，单工位的作业效率可以提升40%以上，同时也能降低长期手持工具作业带来的职业劳损。结构设计上充分考虑了加工工艺性，所有棱角位置都做了R0.5的倒角处理，既避免加工后出现锋利毛刺划伤作业人员，也能减少应力集中点，提升基座的长期使用寿命；所有孔位的加工都采用一次装夹完成的工艺方案，保证各孔位之间的位置度公差符合设计要求，避免二次装夹带来的位置误差，影响最终的装配精度。
