带侧边置物台的创意框架结构坐具

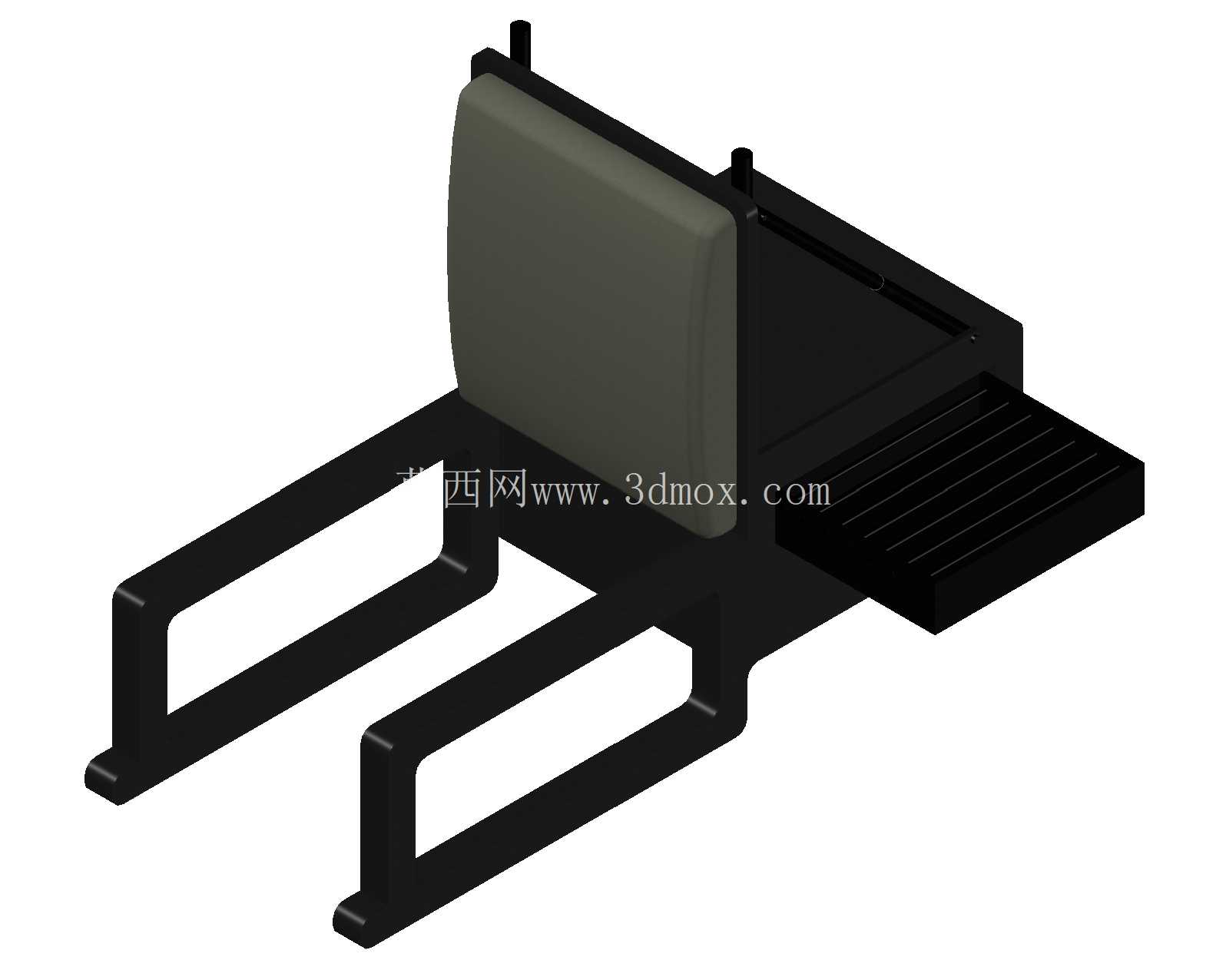

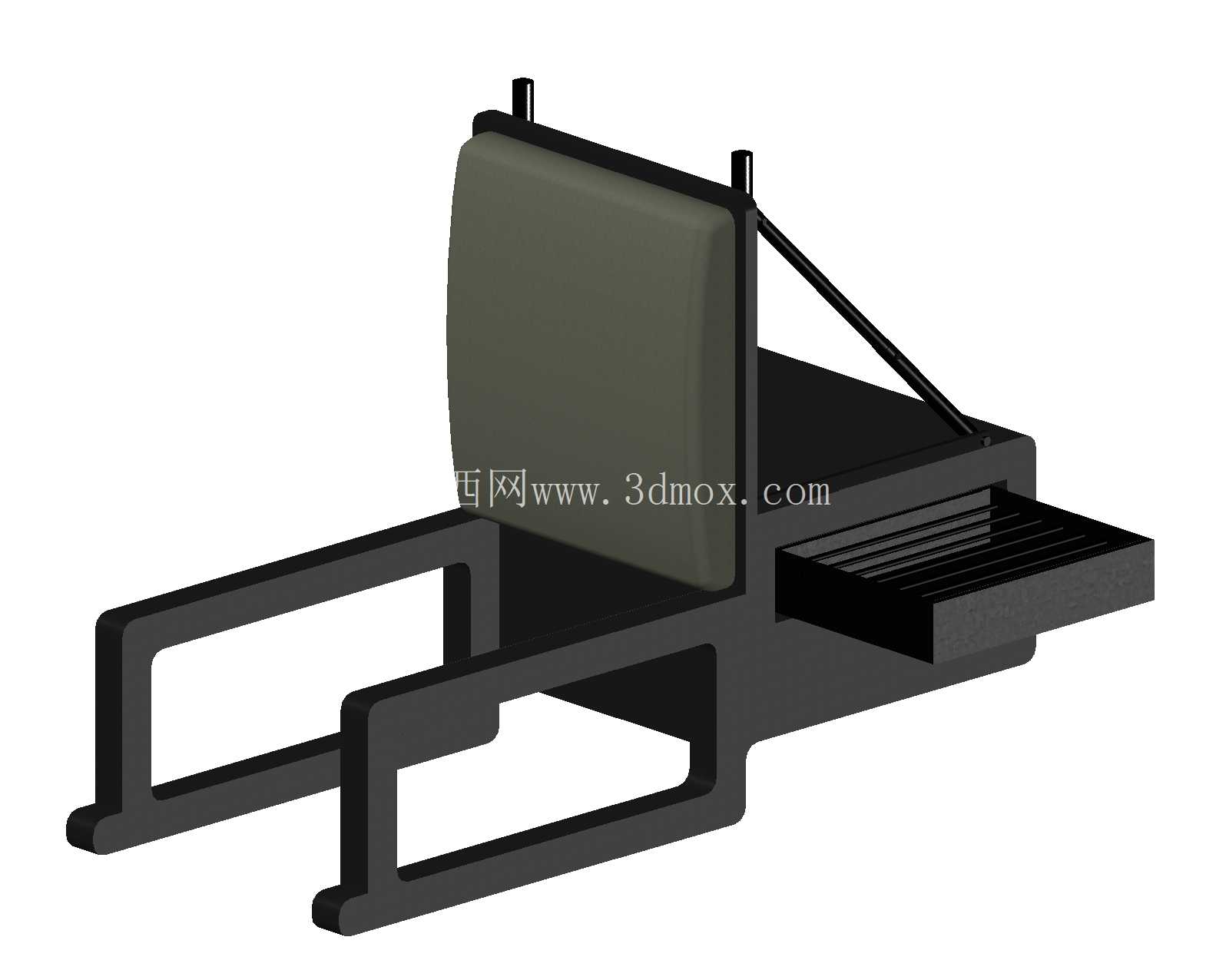

　　这款坐具的设计初衷是适配窄小空间的临时就坐需求，在很多工业现场的操作工位旁、通讯机房的值守区域、小型工作室的边角位置，常规带完整椅面的座椅要么占用横向空间过大，要么无法兼顾临时放置小物件的需求，这款结构的坐具刚好填补了这类场景的使用空白。从结构组成来看，整体采用双侧开放式框架作为支撑主体，没有设置封闭的椅面结构，支撑框架直接采用矩形截面型材弯折成型，两个平行的框架腿从地面向上延伸后，直接承接靠背的安装位，省去了传统座椅的椅面框架、座板支撑等冗余结构，整体重量比同规格常规座椅降低近四成，单人即可完成搬移和位置调整。

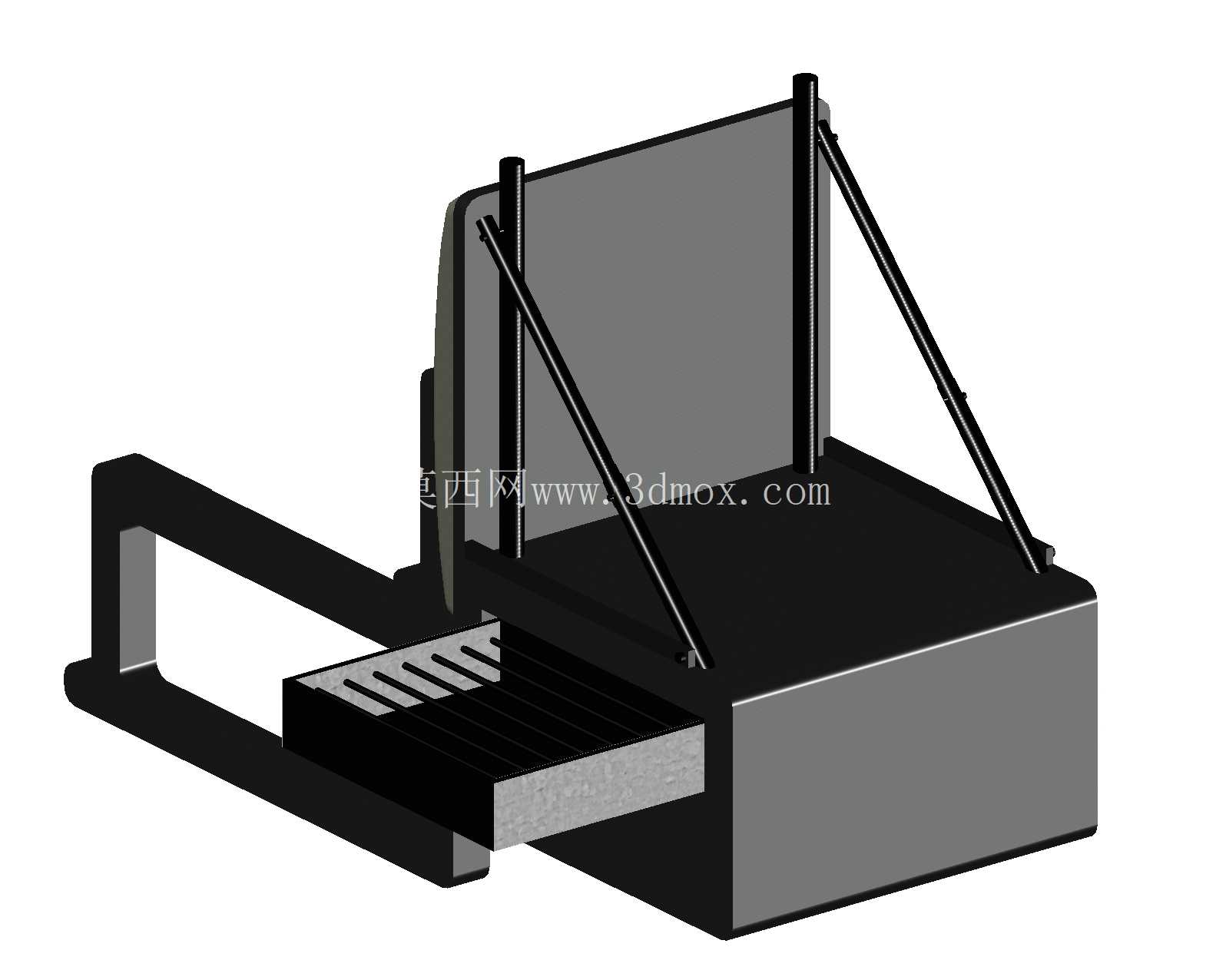

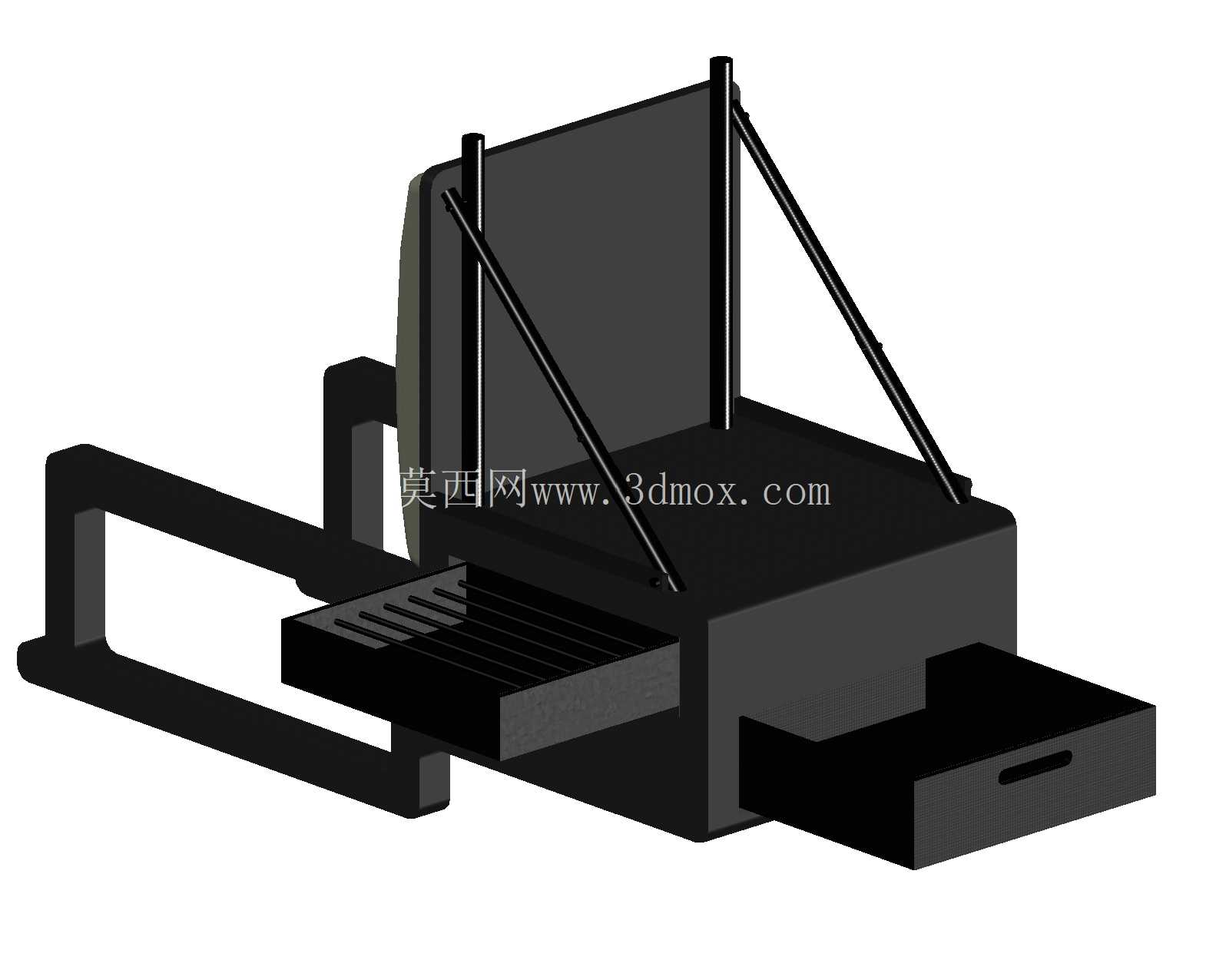

　　靠背部分采用整块平板式结构，通过背部的两个凸起定位柱与下方支撑框架完成卡接固定，不需要额外的螺栓连接件，安装时只需要将定位柱对准框架上的预留孔位压入即可完成装配，拆卸时向上提拉靠背就能分离，日常清洁或者更换不同软硬度的靠背垫都十分方便。侧边延伸的置物台是这款结构的核心功能设计，置物台表面做了平行的防滑凹槽处理，能够临时放置手持通讯终端、记录笔、小型检测工具或者随身水杯，凹槽的深度控制在2mm，既能够避免圆形物件滚落，又不会因为凹槽过深导致清洁时积灰难以擦拭。从安装边界尺寸来看，整体横向总宽度控制在480mm，纵向总深度为620mm，靠背最高点距离地面高度为780mm，侧边置物台距离地面的高度为450mm，刚好匹配成年人就坐时手臂自然下垂的肘部高度，放置物品时不需要刻意抬臂或者俯身。支撑框架的底部接触地面的位置做了15mm的水平折边，增大与地面的接触面积，即使放置在环氧地坪、瓷砖地面等光滑表面，也不会因为受力偏移出现打滑的情况，不需要额外加装防滑脚垫就能保持放置稳定性。

　　在实际使用场景中，这类结构的坐具不需要固定安装，能够根据现场的值守点位变化灵活调整位置，比如在通讯基站的日常巡检过程中，巡检人员可以将其放置在设备机柜旁，临时就坐查看设备运行参数，侧边的置物台可以直接放置检测用的光功率计、网线测试仪等小型工具，不需要额外携带便携工作台；在小型生产线的抽检工位旁，这类坐具也能供质检人员临时就坐，置物台可以放置待检测的小型零部件和检测记录表单。从结构受力角度分析，双侧框架的受力路径直接从靠背安装位传递到地面接触端，没有多余的受力转接节点，整体静态承重能够达到120kg，完全满足普通成年人的就坐承重需求，框架的型材壁厚选择2.5mm，在保证承重强度的前提下，尽可能降低了整体的材料用量。

　　靠背的倾斜角度设置为105度，符合人体就坐时的背部自然倚靠角度，短时间倚靠不会产生腰部的额外受力，适合15-30分钟的临时就坐休息场景，并不适合长时间久坐使用，这也和它的临时点位配套的定位相匹配。置物台的承重设计为5kg，足够承载日常的小型工具和随身物品，台面向外侧做了1度的微小倾斜，避免放置的液体容器倾倒时液体流向靠背一侧，污染靠背或者弄脏就坐人员的衣物。整个结构没有复杂的曲面造型，所有零部件都是规则的型材切割、弯折件，加工时只需要完成型材下料、弯折、钻孔、表面喷涂几个工序，不需要开模制作异形零部件，生产制造成本较低，适合小批量的配套场景使用。在三维建模过程中，所有的配合位置都预留了0.2mm的装配间隙，靠背定位柱和框架安装孔的配合采用间隙配合，即使零部件存在少量的加工误差，也能顺利完成装配，不会出现卡滞或者装配不到位的情况。支撑框架的弯折位置做了R5mm的圆角处理，避免尖锐的弯折边角划伤人员，同时也能减少弯折位置的应力集中，提升框架的整体结构强度，避免长期受力后弯折位置出现开裂变形的问题。
