通讯工具类装配结构工程图纸设计

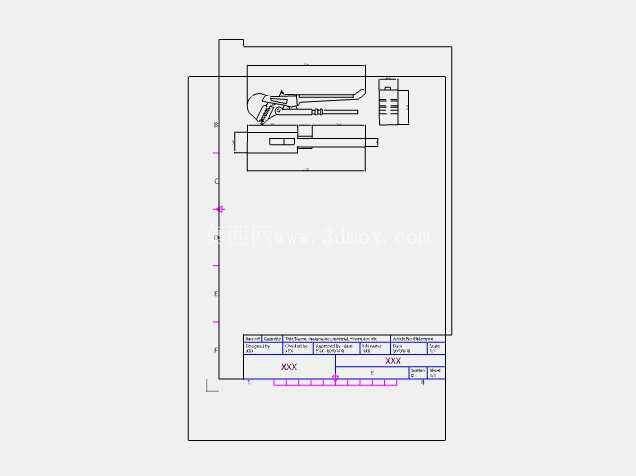

　　这套图纸对应的通讯工具类装配组件，主要面向户外通讯作业、线路检修场景下的便携工具配套需求，核心是解决现场作业时工具收纳、部件定位、快速取用的实际问题，避免零散工具在携带过程中磕碰损坏、部件遗失，同时满足作业时单手快速取放的操作逻辑。从图纸的视图排布来看，设计阶段优先考虑了组件的分层装配逻辑，外层壳体采用抽拉式嵌套结构，闭合状态下整体轮廓方正，边缘做了R2的圆角过渡，既避免尖锐边角划伤作业人员，也能在放入工具包时减少对其他物品的勾挂，整体闭合后的外轮廓尺寸控制在180mm×110mm×35mm，刚好适配多数工装腰包的标准隔层尺寸，不会出现卡滞或者晃动异响的问题。

　　内部腔体做了分区定位设计，针对不同形态的工具部件设置了对应的卡位：长条形的夹持工具采用侧向弹性卡扣固定，卡扣的悬臂厚度设计为1.2mm，选用具备一定韧性的工程塑料材质时，反复插拔的疲劳寿命可满足千次以上的使用需求，卡扣的定位槽深度设置为3mm，既不会因为卡接过深导致取件费力，也不会因为卡接过浅在晃动时出现部件松脱。小型块状的功能模块则设置了独立的方形沉槽，沉槽侧壁预留0.2mm的装配间隙，方便部件快速放入，沉槽底部设计了直径2mm的顶出孔，当模块卡接过紧时可以从背面用细杆顶出，解决狭小空间内取件困难的问题。

　　图纸右下角的标题栏区域明确标注了各部件的装配基准，所有内部卡位的定位基准均统一选取壳体的左侧内壁与底部内壁，减少装配时的基准转换误差，加工时无论是采用注塑成型还是钣金折弯工艺，都能以统一基准做定位治具，降低生产阶段的装夹调试成本。从视图的剖面标注来看，壳体的壁厚设计均匀，主体壁厚保持2mm，转角处做了壁厚过渡处理，避免注塑成型时出现缩痕、翘曲等缺陷，抽拉结构的配合面预留了0.15mm的间隙，配合长度达到25mm，抽拉过程中不会出现卡顿或者偏斜晃荡的问题，抽拉行程的末端设置了限位凸台，防止抽拉过度导致内盒完全脱出。

　　这套结构在设计时还考虑了户外使用的环境适应性，闭合状态下的拼接缝隙设计为迷宫式结构，能够阻挡大部分扬尘和零星溅水进入内部，避免内部金属工具部件出现锈蚀，同时整体没有多余的突出结构，从1.2米高度自由跌落至水泥地面时，外壳的受力点集中在边角的加厚区域，不会出现壳体开裂或者内部部件弹出的问题。在实际的通讯线路检修作业中，这类集成式工具收纳组件能够大幅减少作业人员的工具整理时间，不需要在零散的工具堆里翻找对应部件，所有工具的位置固定，作业时可以形成肌肉记忆快速取放，尤其适合高空杆塔作业、狭小井道作业等不方便大范围动作的场景，组件本身的重量控制在120g以内，不会给作业人员增加额外的负重负担。图纸中的尺寸标注全部采用独立基准，没有出现封闭尺寸链，加工时可以直接按照标注尺寸做公差分配，关键配合面的尺寸公差按照IT8级控制，非配合面的尺寸公差按照IT12级控制，兼顾加工成本与装配精度，装配完成后各活动部件无卡滞，固定部件无松旷，完全满足现场作业的实际使用需求。
