可调式活动扳手300规格结构设计

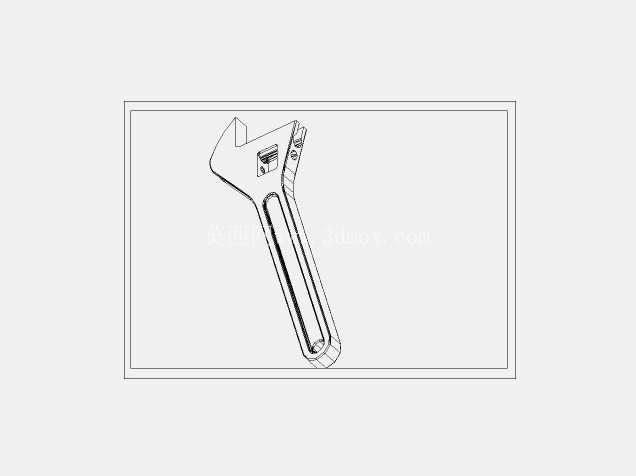

　　日常设备运维、机械装配、管线检修场景里，活动扳手是一线作业人员随身配置的核心手动工具，这款300规格的可调活动扳手，针对常规M6到M24规格的紧固件拆装需求做了结构适配，整体开口调节范围覆盖0到38mm，能满足绝大多数民用维修、工业装配场景下的螺栓螺母拧动需求，不用频繁更换不同开口尺寸的固定扳手，减少作业时的工具携带量。从结构设计逻辑来看，这款扳手采用分体式装配结构，主要包含扳手本体、活动钳口、调节蜗杆、蜗杆轴几个核心部件，扳手本体的手柄部分做了长条形镂空减重设计，在保证整体结构刚性的前提下，尽可能降低工具自重，长时间手持作业不容易产生手部疲劳，手柄尾部做了圆弧过渡处理，没有尖锐棱角，避免作业时硌手或者剐蹭操作人员。

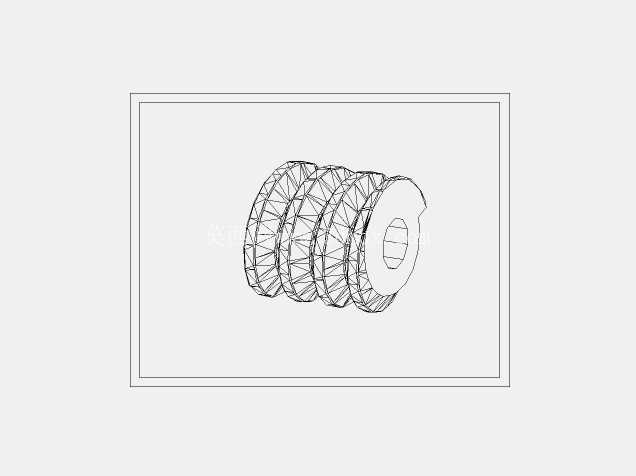

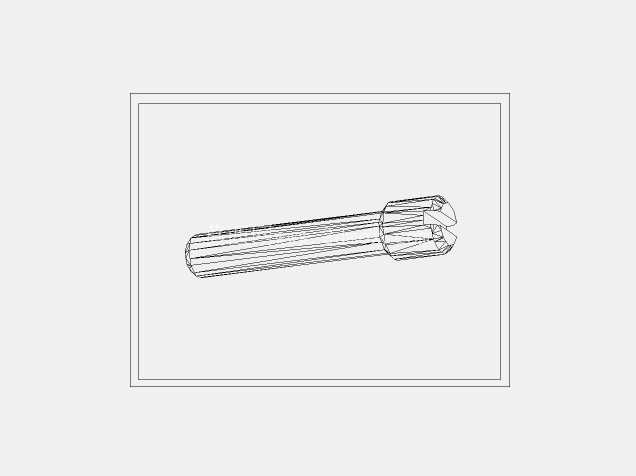

　　活动钳口和本体的配合导轨做了梯形截面设计，调节过程中滑动顺畅不会出现卡滞，同时配合间隙控制在合理范围，拧动大扭矩紧固件的时候不会出现钳口晃动、打滑的问题，有效降低紧固件棱角被磨圆的概率。调节蜗杆和活动钳口背部的齿条做了等模数匹配，转动蜗杆的时候钳口移动平稳，每旋转一圈蜗杆对应的钳口移动距离经过反复校核，既能实现快速开口调整，也能保证微调时的精度，针对不同尺寸的紧固件可以快速适配到位。蜗杆轴的两端和本体的安装孔采用间隙配合，轴端做了限位结构，防止蜗杆在使用过程中从本体上脱落，同时蜗杆的滚花部分做了防滑纹理设计，哪怕手上沾有少量油污，也能顺畅转动调节蜗杆调整开口大小，不用额外借助其他工具辅助调节。

　　从安装边界和外形尺寸来看，这款扳手总长度控制在300mm，属于中等规格的活动扳手，既可以提供足够的力臂长度，满足大扭矩紧固件的拧动需求，也不会因为长度过长导致狭小空间内无法操作，在设备内部管线密集、操作空间有限的场景下，也能顺利完成紧固件拆装作业。钳口的咬合面做了细密的齿纹处理，和紧固件的接触面摩擦力足够，拧动过程中不容易出现滑脱，齿纹的硬度经过热处理强化，长期使用也不会出现过度磨损导致咬合失效的问题。

　　实际使用过程中，这款扳手可以覆盖机械装配车间的常规设备组装、物业水电检修的管线紧固件拆装、家用日常维修的五金件拧动、汽修场景下的中小规格紧固件拆装等多个场景，相比固定开口扳手，它的适配性更强，针对不同规格的紧固件不需要频繁更换工具，能有效提升作业效率。设计过程中针对各个受力部件做了应力校核，扳手本体采用合金钢材质的设计预设，受力最大的钳口部分做了局部加厚处理，施加额定扭矩的时候不会出现钳口断裂、本体变形的问题，活动钳口的行程做了硬限位设计，当开口开到最大38mm位置时会自动限位，不会因为调节过度导致活动钳口从本体导轨上脱落，提升使用过程中的安全性。手柄部分的结构设计也考虑了挂放收纳需求，尾部可以搭配挂绳，高空作业的时候可以将扳手系在安全带上，防止工具坠落造成安全隐患，整体结构没有多余的复杂零件，后期维护也很方便，如果出现蜗杆卡滞的情况，只需要清理导轨和齿条缝隙里的铁屑、油污，涂抹少量润滑脂就能恢复顺畅的调节手感，不需要复杂的拆解维护。
