重型F型快速夹紧木工金工夹持工具

日常金工、木工现场加工场景里，这类长行程F型夹具是工位上出现频率极高的辅助工装，不管是板材拼合粘接、工件划线定位、焊接时的组对固定，还是机加工工序里的临时装夹，都能看到它的身影。和传统C型夹相比，它的开口行程可以做的很长，不需要反复调整螺杆初始位置，滑动夹臂可以沿着导轨杆快速推拉到接近工件的位置，再通过尾部的螺杆旋紧施加压力，操作效率比传统螺旋夹高出不少。

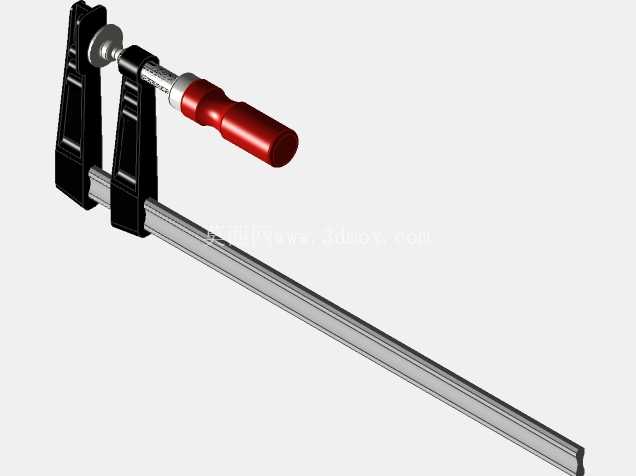

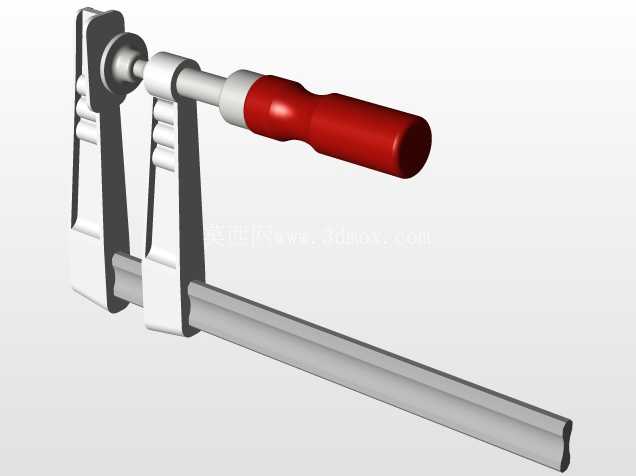

从结构设计逻辑来看，整个夹具的受力路径非常清晰：固定夹爪和导轨杆采用刚性连接，滑动夹爪套在导轨杆上可以自由滑动，尾部的螺杆组件和滑动夹爪配合，旋动手柄的时候，螺杆前端的压头会顶在导轨杆端面上，带动滑动夹爪向固定夹爪方向移动，最终把工件夹紧在两个夹爪的咬合面之间。导轨杆采用冷拉型钢截面，不是普通的圆杆，这种带棱的截面可以防止滑动夹爪在受力的时候发生扭转，保证夹紧力始终垂直于工件夹持面，不会出现夹偏、打滑的问题。夹爪的咬合面做了平面处理，部分工况下还可以粘贴软质胶垫，防止夹持表面光洁度要求高的工件时留下压痕，比如木工拼板、铝件修形这类场景，软垫的存在能有效避免工件表面损伤。

手柄部分采用了浸塑工艺的红色握把，表面有防滑的纹理，操作人员戴劳保手套也能稳稳发力，不会因为手上沾了切削液或者木屑出现打滑。螺杆的螺距经过匹配设计，既不会因为螺距太小导致旋紧行程过慢，也不会因为螺距太大损失夹紧力的放大倍数，正常成年男性单手施加握力的情况下，夹爪端可以输出足够的夹持力，应对大部分非金属、薄金属件的夹持需求完全够用。固定夹爪和滑动夹爪的主体采用高强度工程塑料或者压铸合金材质，在保证结构强度的前提下控制了整体重量，长时间手持操作也不会有明显的负重感，适合现场流动作业时随身携带使用。

安装和使用边界上，这类夹具不需要额外的固定基座，属于手持便携类工装，夹持范围由导轨杆的长度决定，图中这款长行程型号可以覆盖从几毫米的薄件到数百毫米的宽幅板材夹持需求，使用时只需要先拉开滑动夹爪，把待夹工件放在两个夹爪之间，推紧滑动夹爪让夹爪面贴住工件表面，再顺时针旋转尾部手柄直到夹紧力达到作业要求即可。需要松开工件的时候，只需要逆时针旋转手柄几圈，就可以快速把滑动夹爪拉开，不需要把螺杆完全旋出，操作步骤非常简便。

在不同行业的实际使用中，这类夹具的适配场景也有区别：木工场景里多用于实木板拼缝、板式家具组装时的临时固定，等待胶水固化的过程中，多个夹具均匀排布在拼缝位置，可以保证接缝处严密平整，不会出现高低差；金工场景里多用于薄钢板焊接组对，固定两个工件的相对位置，防止焊接过程中热变形导致工件移位；维修场景里可以用来夹持待拆卸的轴承、轴套类零件，配合拉马或者铜棒进行拆卸作业，不需要台钳也能完成小型零件的固定。和快速G字夹相比，它的喉深更大，可以夹持距离工件边缘更远的位置，适合大尺寸板材的边缘夹持作业，不会因为喉深不够导致夹不住工件。

设计的时候需要重点考虑几个受力点的强度匹配：首先是导轨杆的抗弯强度，当夹爪在最大开口位置夹紧工件时，导轨杆会承受比较大的弯曲力矩，如果杆的截面刚度不够，夹紧的时候会出现明显的弯曲变形，导致夹爪面不平行，夹持力不均匀；其次是滑动夹爪和导轨杆的配合间隙，间隙太大的话夹紧时夹爪会歪斜，间隙太小的话滑动阻力大，快速推拉的时候不够顺畅；最后是螺杆端部的压头设计，压头需要可以自由转动，保证顶紧的时候和导轨杆端面是面接触，不会因为螺杆转动磨损导轨杆表面，延长整体的使用寿命。压头和固定夹爪的夹持面要保证平行度，否则夹紧的时候工件会受到侧向力，容易弹出或者夹伤工件表面。

日常维护也比较简单，每次使用完之后把导轨杆上的木屑、铁屑、油污擦拭干净，定期在滑动接触面和螺杆螺纹处涂抹少量润滑脂，就可以保证滑动顺畅、旋紧省力，不会出现卡滞的情况。避免用它夹持超过夹持力上限的重型工件，也不要用加力杆套在手柄上额外施加扭矩，否则会导致螺杆弯曲、导轨变形，甚至夹爪断裂，影响后续的使用精度。
