多齿轮组连续弯管加工设备结构设计

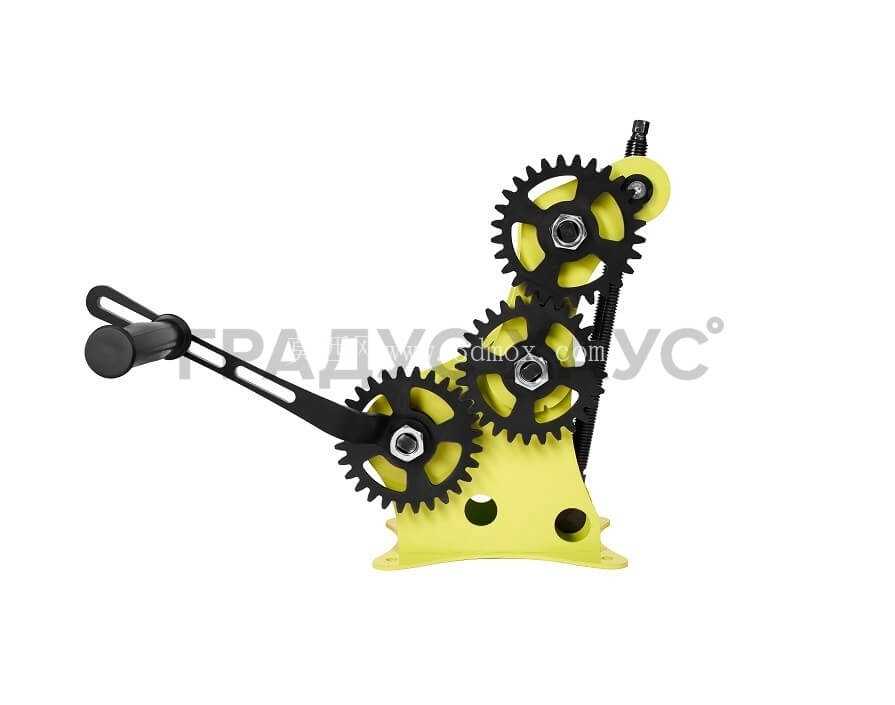

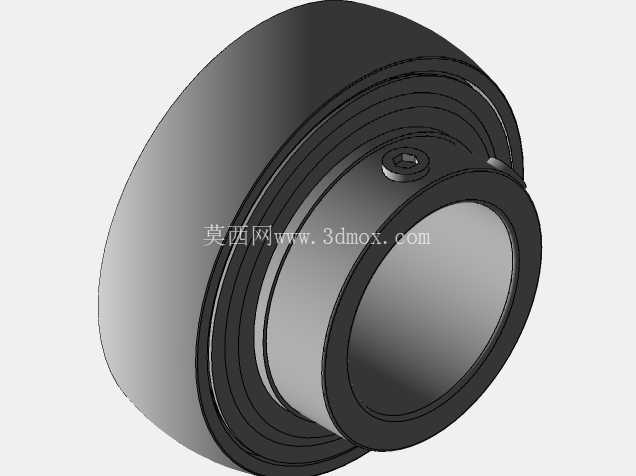

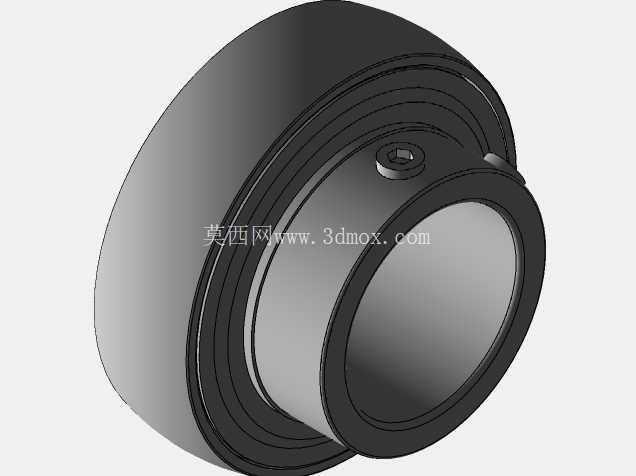

　　在五金加工、管路预制、小型金属构件生产场景中，管材弯折是出现频次极高的工序，小直径金属管的连续弯折作业，往往对设备的传动稳定性、弯折精度、操作便捷性有明确要求。这套弯管设备的结构设计，核心围绕小直径管材的连续弯折需求展开，整套传动结构采用外露式齿轮组布局，多组不同模数的传动齿轮沿动力输入轴依次排布，可通过齿轮啮合位置的切换，匹配不同弯折半径对应的传动比，避免单级传动带来的扭矩不足或转速过快问题。设备的核心受力枢轴采用UCFC208轴承法兰作为转动支撑，该类带座法兰本身具备较好的径向与轴向载荷承受能力，作为活动弯折部件的回转轴，可在连续往复转动过程中保持转轴的同轴度，减少弯折过程中因轴系窜动带来的管材弯折角度偏差。

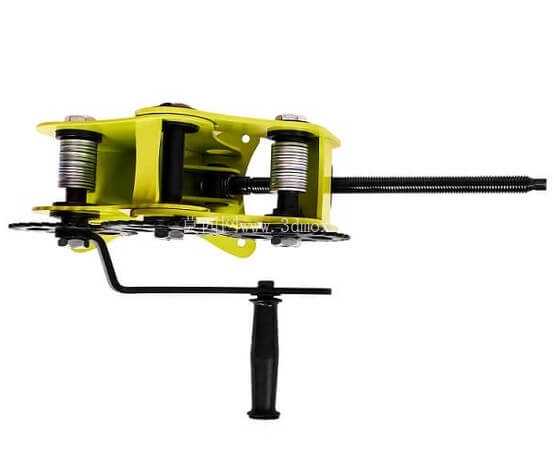

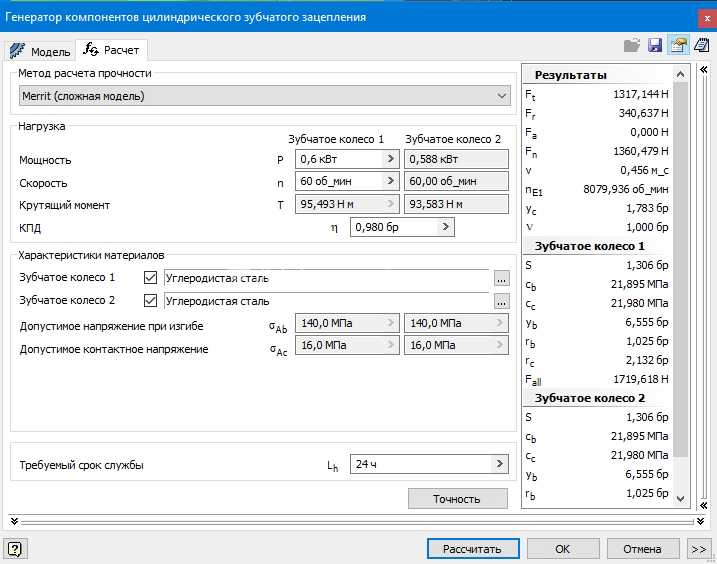

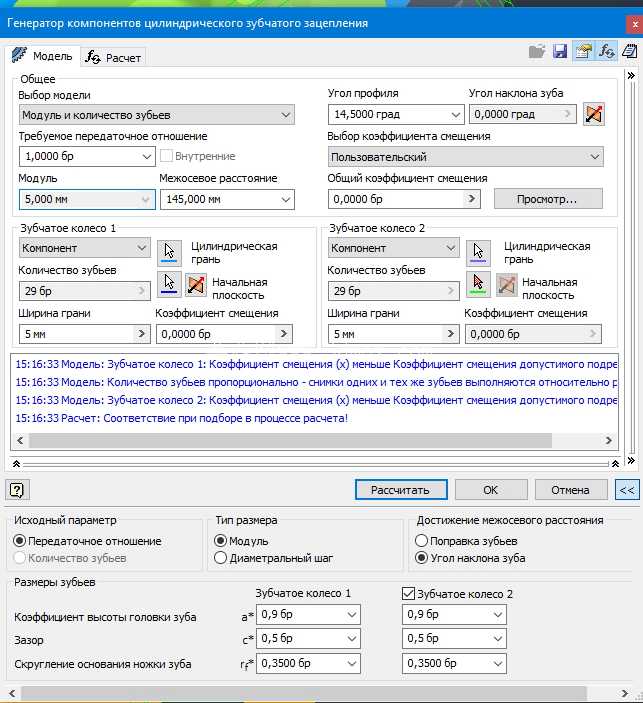

　　从结构布局来看，设备的安装底板采用异形钣金焊接结构，底板上预留的多个安装孔位可直接通过螺栓固定在常规工作台面上，不需要额外制作专用安装基座，整体安装边界可适配多数小型加工工位的空间尺寸，不会占用过多作业区域。设备的进料端设置有导向支撑结构，管材穿入后可沿导向轴平稳送入弯折工位，避免长管材送料过程中出现的偏摆问题，弯折工位的成型模与齿轮传动组直接联动，动力传递路径短，传动间隙小，可保证每次弯折动作的角度一致性。设计过程中针对各传动齿轮的啮合间隙做了适配调整，齿轮与安装侧板之间预留有合理的装配间隙，同时在各转动轴的端部设置有端盖与紧固件，可防止设备运行过程中轴件出现轴向窜动，外露的齿轮结构也便于日常维护时的润滑与磨损检查，不需要拆解大量壳体结构即可完成保养作业。设备的侧方支撑板采用不同颜色的高强度板材加工，不同功能区域的板材做了区分，既可以在装配过程中快速识别零件对应安装位置，也能在后期维护时快速定位不同功能模块。

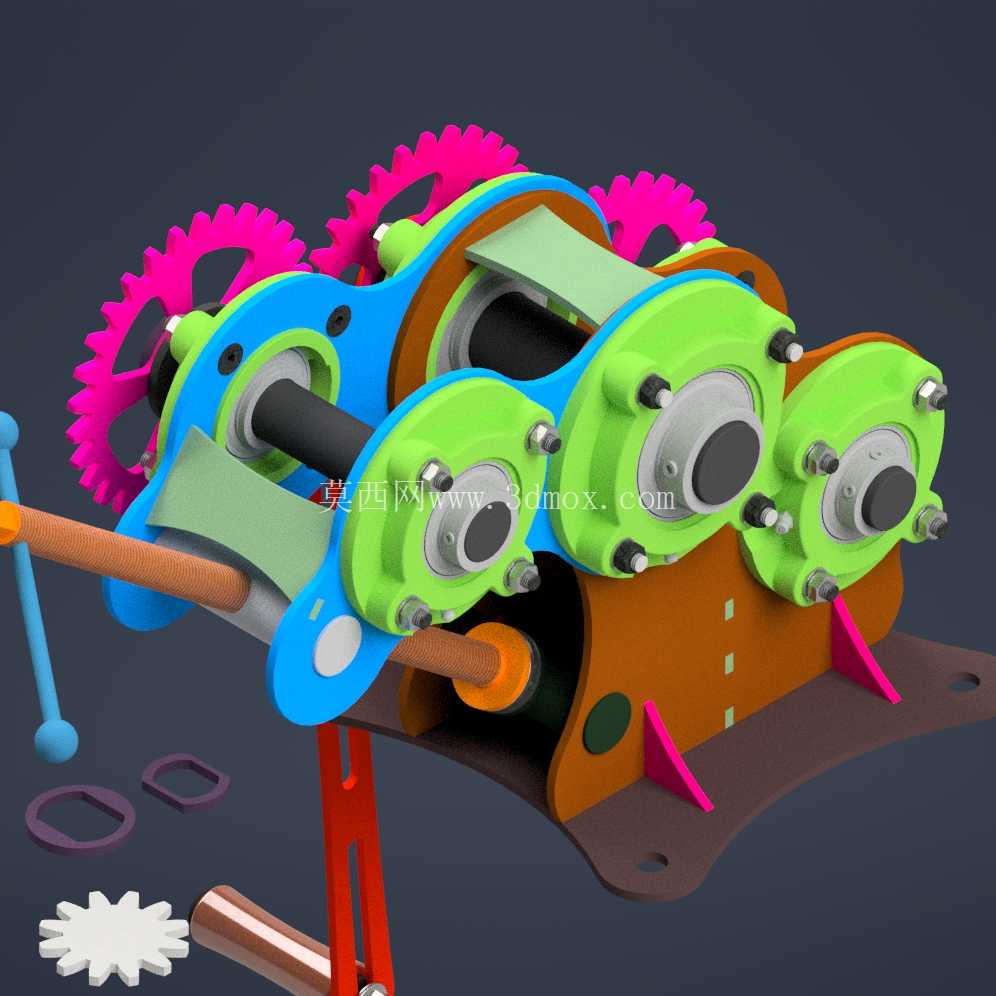

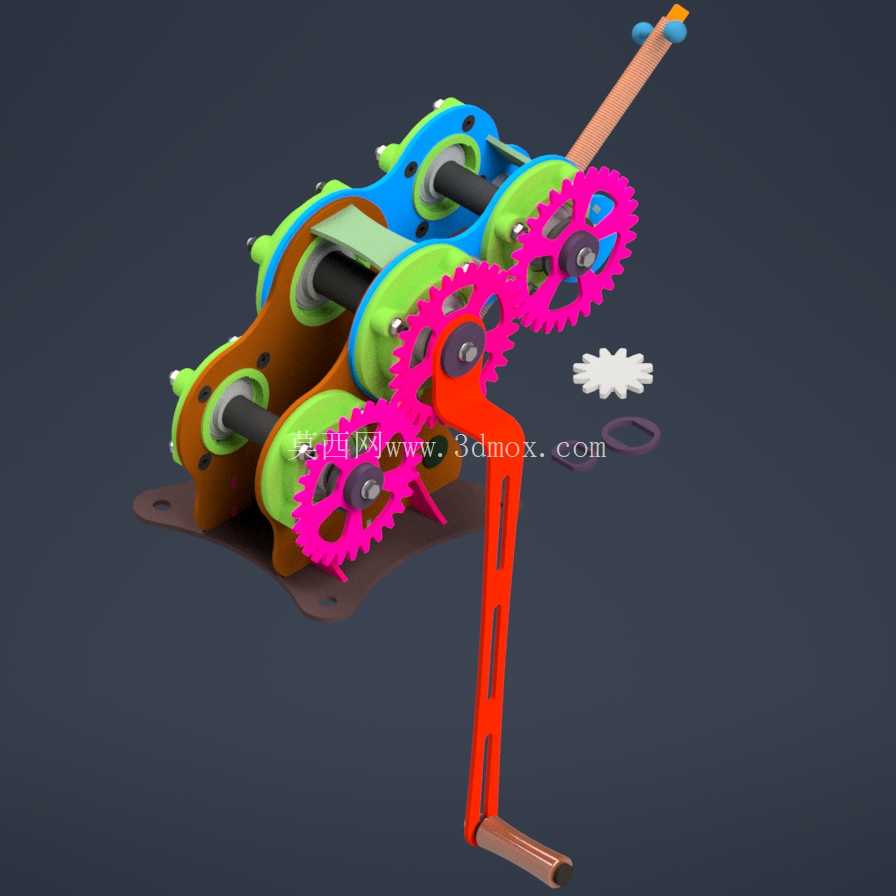

　　弯折作业时，动力从输入轴传入后，通过多组粉色传动齿轮将动力分配至各个绿色端盖对应的传动工位，每个工位可对应不同的弯折成型角度，操作人员可根据加工需求切换对应的传动啮合位置，实现同一台设备完成多道弯折工序的加工，减少管材在不同设备间转运的辅助时间。针对管材弯折过程中容易出现的管壁瘪陷问题，该结构在弯折模位置配套有对应的芯轴支撑结构（图中铜色杆体即为配套芯轴的安装位），芯轴可随管材送进过程伸入管材内部，在弯折点提供内部支撑，有效降低小直径薄壁管弯折时的瘪管、开裂概率。整套结构的受力点均做了加强设计，底部的三角形支撑筋直接焊接在底板与立板之间，可抵消弯折作业时产生的侧向力矩，避免长期作业后立板出现变形倾斜。

　　从实际应用角度看，这类小型连续弯管设备非常适合五金制品厂、制冷管路加工、自行车配件生产、小型家具金属构件加工等场景，可处理铜、铝、低碳钢等多种材质的小直径管材，设备整体结构紧凑，传动路径清晰，没有冗余的复杂结构，后期改造升级的空间较大，可根据具体加工需求更换不同规格的弯折模具，适配更多管径与弯折半径的加工要求。设计时对各转动部件的转动范围做了机械限位，避免齿轮超程啮合导致的零件损坏，各紧固件均采用标准件，后期更换配件时可直接采购通用标准件，不需要定制特殊规格零件，降低了设备的后期维护成本。
