M12螺杆500kg载荷设备减振支撑脚

在工业生产现场，各类切削机床、检测设备、输送线体的安装调平环节，这类带M12螺杆的重载减振支撑脚是应用极广的基础安装部件，单支额定承载可达500kg，能够覆盖绝大多数中小型工业设备的单点支撑需求，尤其适配对振动隔离有明确要求的精密加工、检测类工位。从实际使用场景来看，这类支撑脚常布置在设备底部的四个或多个支撑点位，替代传统的刚性地脚螺栓，既可以通过螺杆的螺纹旋合调整设备整体水平度，抵消安装地面的平整度误差，又能通过底部的弹性缓冲层阻隔设备运行产生的振动向地面传递，同时也能避免外界振动通过地面传导至精密设备内部，影响加工精度或检测结果。

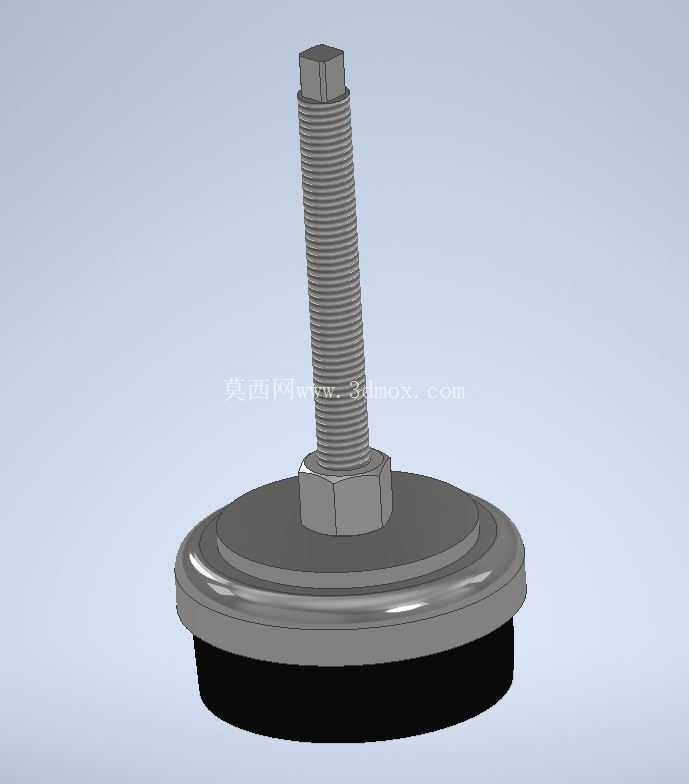

从结构设计逻辑来看，这款支撑脚采用分层组合式结构，底部接触地面的部分为硫化成型的天然橡胶弹性体，橡胶层上方依次叠装冲压成型的金属承压垫圈、六角锁紧螺母，上方为通长的M12外螺纹螺杆，螺杆顶端加工为四方头结构，方便使用扳手旋转调整支撑高度。各部件的材质选型完全匹配重载减振的使用需求：顶部承压的盖子与垫圈采用Q235热轧钢板冲压成型，兼顾结构强度与成型效率，适合批量生产；中间的弹性缓冲层采用天然橡胶硫化制作，天然橡胶的阻尼特性适中，既能够吸收中高频的设备振动，又不会因为材质过软导致设备支撑刚度不足出现运行晃动；核心受力的螺杆采用45#钢制作，经过调质处理保证螺纹强度，避免重载下出现螺纹变形、螺杆弯曲的问题；锁紧螺母采用碳钢A3锻造成型，锁紧时可以将调整好高度的螺杆与底部支撑座牢牢锁死，防止设备运行过程中螺纹松动导致水平度变化。

表面处理方面，所有金属结构件都做了针对性的防腐处理：盖子、螺母、垫圈采用机械镀锌工艺，镀层均匀覆盖金属表面，能够适应车间内存在切削液、润滑油飞溅的潮湿工况，避免长期使用出现锈蚀卡滞，后期调整维护时依然可以顺畅旋动螺母；螺杆部分采用热处理后镀锌的工艺，在保证螺纹表面硬度、提升耐磨性能的同时，也具备良好的防锈能力，长期使用不会因为锈蚀导致螺纹配合失效。

从安装边界与尺寸适配角度来看，这款支撑脚的螺杆规格为M12x1.25，属于机械行业通用的公制粗牙螺纹，和绝大多数设备底部预留的安装螺纹孔可以直接适配，不需要额外加工转换接头；螺杆的有效调节长度可以满足常规地面15-30mm的平整度误差补偿需求，安装时不需要对地面做高精度的找平处理，大幅降低设备安装的基础施工成本。底部橡胶垫的直径设计充分考虑了接地比压，500kg额定载荷下，橡胶垫对地面的压强处于普通水泥地面、环氧地坪的允许承载范围内，不会压坏地面涂层，也不会因为压强过大导致支撑脚缓慢下沉，影响设备水平精度。

在实际选型使用时，需要根据设备总重量核算单支支撑脚的实际承载，预留至少1.2倍的安全系数，避免单点过载导致橡胶体过度压缩、金属件变形；调整水平度完成后，必须将锁紧螺母旋紧至支撑座上端面，防止设备启停过程中的振动导致螺纹回转，出现高度偏移。和传统的刚性调节脚杯相比，这款带橡胶缓冲层的支撑脚不需要在地面打孔预埋地脚螺栓，设备移位时可以直接整体搬运调整，不会破坏地面结构，尤其适合需要频繁调整布局的柔性生产线、临时检测工位使用；同时橡胶层与地面的摩擦系数较高，设备运行时不会出现支撑脚滑移移位的问题，不需要额外做固定处理。

从建模实现的角度来看，这类标准支撑脚的三维建模需要重点还原各部件的配合关系：螺纹部分要准确还原M12x1.25的牙型参数，保证虚拟装配时和设备底部安装孔的配合间隙符合实际情况；橡胶层的外形要还原边缘的圆角过渡结构，准确体现硫化橡胶件的成型特征；金属冲压件的壁厚、锻造螺母的外形尺寸都要符合实际加工的工艺特征，避免出现建模时壁厚不均、棱角过于尖锐不符合冲压工艺逻辑的问题。在装配体建模中，要体现螺杆与支撑座之间的活动配合关系，预留出高度调节的行程空间，方便设计人员在整机布局时直接调用模型，模拟不同地面工况下的支撑高度调整范围，校核设备底部的操作空间、管线布置间隙是否满足要求。
