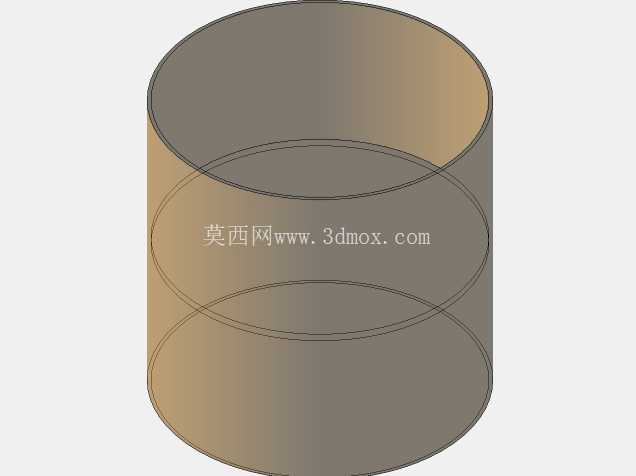

四英寸PVC直通连接管件结构设计

　　在民用给排水、低压流体输送、农用灌溉管路以及家装水电布设的现场作业里，PVC材质的直通连接件是管路拼接环节最常用的基础构件，这款4英寸规格的PVC直通，主要适配对应公称外径的PVC硬质管材，完成同管径管路的直线延伸对接，不需要改变管路走向，仅做同轴方向的管段接续，是管路系统里用量较大的基础连接部件。从实际工况的适配性来看，这类PVC直通的应用场景覆盖很广，家装里的排水支管延伸、户外绿化灌溉的主路管段拼接、小型养殖场地的供水管路布设、工业低压清水输送管线的临时接驳都会用到，因为PVC材质本身自重轻、耐普通水环境腐蚀、内壁光滑流体阻力小，相比金属管件安装效率更高，不需要做防腐处理，也不会出现长期浸水后的锈蚀问题，很适合非高温、非高压的常温流体输送场景。从设计逻辑上看，这款直通采用等径圆筒式的整体结构，整体为同轴回转体造型，没有多余的侧向分支或者变径结构，核心功能就是为两端插入的PVC管材提供可靠的承插定位空间。整个管件的内壁做了均匀的壁厚设计，不会出现局部壁厚过薄导致的承压不足，也不会因为壁厚冗余造成材料浪费。在安装边界的考量上，管件的总长度需要匹配常规承插深度的要求，两端的承插口内径和对应管材的外径做公差适配，保证管材插入后能有足够的接触面积，配合专用PVC粘接剂完成密封固定，不会出现轴向脱开或者径向渗漏的问题。

　　建模过程中需要重点把控几个关键尺寸的精度：首先是两端承口的内径公差，要和4英寸PVC管材的外径公差带匹配，间隙控制在粘接工艺要求的合理范围内，间隙过大会导致粘接剂填充不均匀容易渗漏，间隙过小则会造成管材插入困难，现场施工时无法装配到位；其次是管件的同轴度要求，整个筒体的内外圆必须保持同轴，两端承口的轴线不能出现偏斜，否则对接完成后管段会出现弯折，不仅影响管路的直线度，还会在接口位置产生额外的应力，长期使用容易出现接口开裂。另外筒体的外壁不需要做额外的加强筋结构，因为4英寸规格的PVC直通在常规0.6MPa以下的工作压力下，均匀的筒体壁厚已经足够满足承压要求，光滑的外圆柱面也更方便现场施工时的手持操作，粘接时可以均匀施力将管材插到底。从实际使用的角度出发，这类直通管件在设计时还要考虑粘接后的定位台阶，也就是筒体内部中间位置的限位挡圈，当两端的管材插入到指定深度时，会被中间的挡圈挡住，保证两端的插入深度一致，不会出现一端插得过深、另一端插入量不足的问题，这个挡圈的内径要略小于管材外径，同时要保证挡圈位置的壁厚足够，承受管材插入时的轴向推力不会出现破裂。很多现场施工出现的接口渗漏问题，除了粘接操作不规范之外，不少是因为管件内部没有可靠的限位结构，导致管材插入深度不足，受压后出现脱开渗漏。

　　在三维建模的过程中，回转体结构可以通过草图旋转的方式快速生成主体，重点要还原内壁的承插台阶、中间的限位挡边结构，同时要标注清楚各个位置的倒角——两端的承插口外缘要做小角度的导入倒角，方便管材插入时的导向，不会刮掉管材外壁的粘接剂涂层；内部承口和限位挡圈的交接位置要做微小的圆角过渡，避免应力集中，在低温环境下使用时不会因为应力集中出现开裂。另外这类PVC管件的壁厚设计要符合对应压力等级的要求，4英寸规格的直通，壁厚不能过薄，否则在管路通水产生水锤效应的时候，容易出现筒体胀裂的问题，建模时要保证整个筒体的壁厚均匀，避免出现局部壁厚突变。

　　从管路系统的整体布局来看，这类等径直通是管路规划里的基础补位构件，当整根管材的长度无法覆盖布设距离时，就需要通过直通来拼接管段，相比其他连接方式，承插粘接的PVC直通安装速度快，密封可靠，成本低廉，非常适合大规模的管路布设作业。在建模时还原这个构件的完整结构，可以为后续的管路整体装配仿真提供准确的零件模型，在做管路排布设计时，可以直接调用这个模型来模拟管件的安装位置，核算整个管路的总长度，提前预判安装时的空间余量，避免现场施工时出现管件和周边结构干涉的问题。需要注意的是，这类PVC直通只适用于常温流体输送，不能用于高温流体管路，也不能用于有强有机溶剂腐蚀的流体输送场景，设计选型时要匹配对应的工况要求，模型的结构尺寸完全按照实际产品的安装边界搭建，可以直接用于相关管路系统的三维装配设计，辅助设计人员完成管路走向的规划和安装空间的校核。
