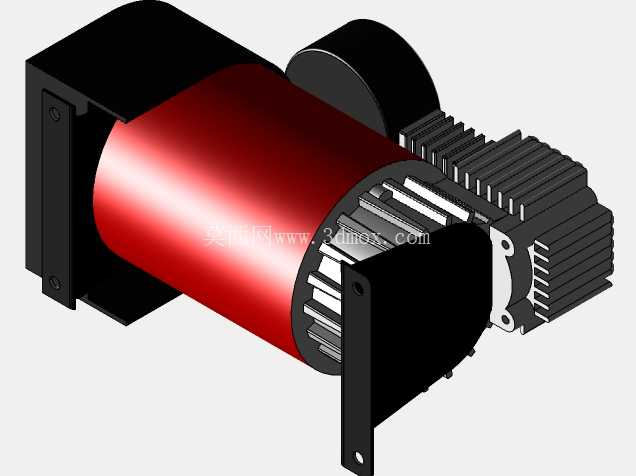

12V车载便携充气压缩机结构设计

　　做车载配套气动设计快八年，这类12V直连供电的小型压缩机，是户外应急、车载维保场景里绕不开的气源部件，和工业固定工位的高压压缩机逻辑完全不同，所有设计优先级都围绕车载供电适配、便携安装、短时高频工况来做。先讲实际落地的使用场景，这类设备最核心的使用场景是家用轿车、小型SUV的轮胎应急充气，户外露营时给充气床垫、橡皮艇、球类充气，还有部分轻载气动工具的短时供能，比如车载气吹、小型气动吸尘头，不会用来带风炮这类大耗气工具，所以设计时的排量、压力阈值卡得很死，不会做冗余的高压冗余设计，避免不必要的体积和重量浪费。从功能特性来看，这款机型适配12V车载点烟器直插供电，不需要额外的逆变模块，额定输出压力设定在10bar，刚好覆盖家用轿车轮胎2.2-2.8bar的标准充气压力，也能满足多数户外充气用品的压力需求，不会因为压力过高导致充爆薄壁充气件，也不会因为压力不足打不进标准胎压。内部结构采用往复活塞式压缩结构，相比膜片式结构，它的持续工作稳定性更好，能支持单次10-15分钟的连续充气，不会因为短时间过载触发过热保护，活塞环采用自润滑材质，不需要用户定期加注润滑油，日常使用零维护，很适合非专业用户的车载场景。再讲设计思路上的考量，首先是安装边界的控制，整机外形做了紧凑化布局，把电机、压缩缸体、散热片、气路接口整合在同一个注塑壳体内，壳体做了防滑筋条设计，手持时的握持宽度控制在85mm以内，成年人单手握持没有压力，整机重量控制在1.8kg左右，放在车门储物格、后备箱侧边储物槽都不会占用太多空间，不会像工业级压缩机那样需要固定安装位置，完全是随用随取的便携逻辑。气路接口做了通用快插设计，兼容市面上绝大多数的车载充气嘴、球类气针、充气床转接头，不需要额外定制转接配件，用户拿到手就能直接适配常用的充气场景。

　　供电线做了3米的有效长度，从驾驶位点烟器接口引出，能够到四个车轮的气门嘴位置，不需要额外接延长线，线体采用耐寒耐折的PVC材质，冬季户外低温环境下不会发硬开裂，适配北方冬季的应急使用场景。散热结构的设计也做了针对性优化，在压缩缸体外侧布置了一体式铝制散热鳍片，和电机尾部的散热风叶形成对流风道，连续工作15分钟时缸体外壳温度控制在60摄氏度以内，不会出现烫伤用户的情况，也能延长内部密封件的使用寿命。压力控制部分集成了机械式泄压阀，当输出压力超过10.5bar时会自动泄压，避免因为管路堵塞导致缸体压力过高损坏部件，也防止充气时压力超标损坏轮胎或者充气物品。

　　从结构建模的细节来看，所有的装配止口都做了0.2mm的间隙配合，壳体合模线位置做了隐藏式设计，不会出现硌手的毛边，内部的走线槽做了卡位设计，装配时不需要额外打胶固定线束，生产装配效率更高，后期维修拆解也更方便。气路的密封槽做了R角过渡，避免O型圈安装时被切边导致漏气，所有的螺丝柱都做了铜嵌件预埋，反复拆装也不会出现塑料柱滑牙的问题。实际选型参考时要注意，这类12V压缩机的启动电流在10A左右，要匹配车载点烟器的保险丝额定电流，避免启动时烧断车载保险丝，安装时不需要额外做固定支架，平时放在储物格内即可，使用时放置在平整地面，避免倾斜角度过大导致内部润滑脂偏移影响压缩效率。

　　和常见的有线家用220V压缩机相比，这款机型完全脱离市电依赖，只要车辆电瓶有电就能随时使用，不存在户外找不到电源的问题，相比无线充电式的充气泵，它的持续工作时间更长，不会因为电池亏电导致充气压力不足，更适合长途自驾、户外越野的应急场景。在做三维结构校核时，要重点关注压缩缸体的壁厚强度，在10bar额定压力下的形变位移量控制在0.05mm以内，避免缸体形变导致活塞环漏气，同时要做整机的跌落仿真，从1米高度自由跌落到水泥地面时，壳体、内部电机、缸体的连接位置不能出现断裂、松脱，满足车载设备的抗跌落要求。
