LMFL系列法兰型直线导向块组件设计

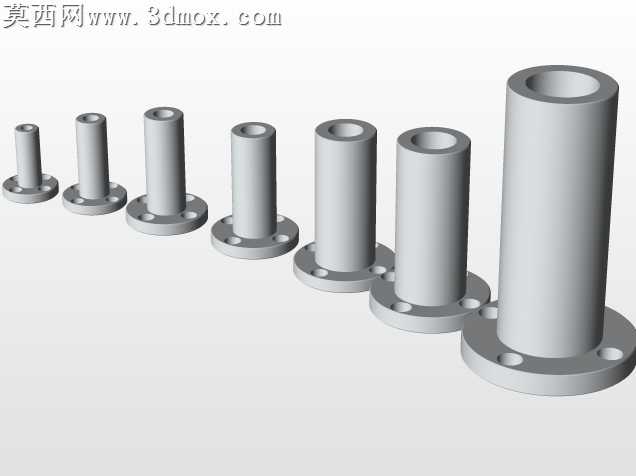

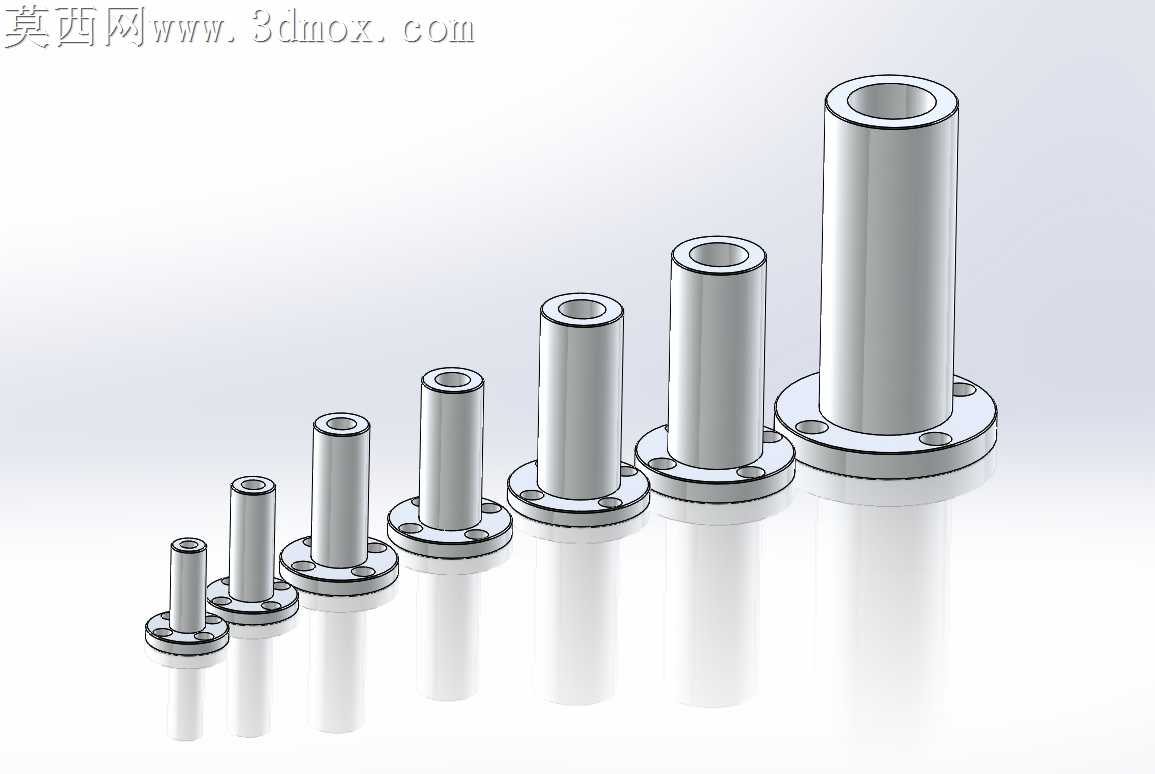

本系列直线导向块采用三维参数化建模方式完成全规格设计，建模过程中以公制尺寸标准为基准，针对6、8、10、12、16、20、30共7种不同轴径的导向块分别建立独立参数化特征，确保同系列不同规格的产品结构逻辑统一、安装尺寸符合通用线性传动标准。建模阶段首先绘制底部法兰安装盘的草图，通过拉伸凸台生成法兰基体，在法兰盘上均匀分布三个沉头安装孔，孔位尺寸匹配对应规格的安装螺栓标准，保证安装时的同轴度与连接强度；随后在法兰盘中心位置拉伸生成导向套主体，导向套内部预留与导轴配合的通孔，孔壁与外圆柱面严格保证同轴度公差，避免导向过程中出现卡滞、偏磨问题。渲染阶段采用金属镀铬材质作为导向块的外观材质，调整材质的反射率与粗糙度参数，模拟真实五金传动部件的金属光泽，场景中添加柔和的环境光与底部反射平面，将不同规格的导向块按照尺寸从小到大依次排列，直观呈现同系列产品的尺寸梯度差异，每个导向块的边缘添加微小的倒角特征，既还原真实机加工零件的工艺细节，也避免渲染时出现尖锐边缘的光影失真。结构设计上，导向块采用法兰式安装结构，相比直筒型导向块拥有更大的安装接触面，能够承受更高的侧向载荷，导向套的长度随轴径增大同步提升，保证大规格导向块与导轴的配合长度足够，在高速直线运动场景下保持更高的导向精度；法兰盘与导向套主体采用一体化建模设计，还原实际零件的一体加工结构，不存在拼接缝隙，结构强度满足自动化设备、3D打印机、数控运动平台的直线传动需求。设计思路围绕通用线性传动场景的替换需求展开，全规格覆盖常用的导轴尺寸，用户可根据自身设备的导轴直径直接选用对应规格的模型，无需二次调整安装尺寸，模型同时保留了可编辑的参数化特征，方便设计人员根据特殊工况修改法兰厚度、导向套长度、安装孔位等关键尺寸，适配不同的安装空间与载荷要求。
