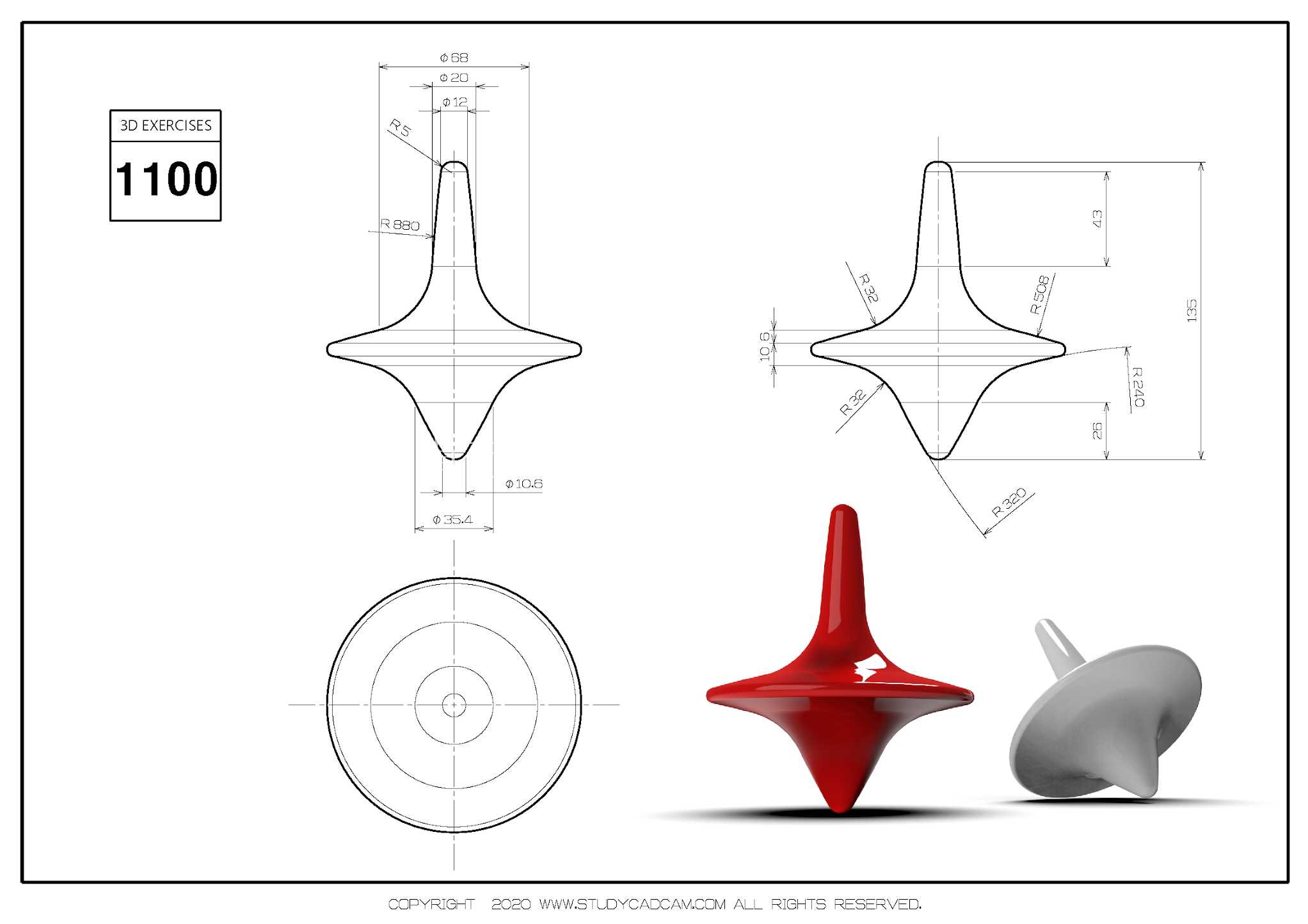

经典旋转平衡陀螺结构三维造型

做机械结构设计久了，反而会对这种看似简单的回转类小物件多几分琢磨，很多人觉得陀螺就是个玩具，实则它的结构逻辑藏着最基础的回转体平衡设计思路，和工业里不少旋转部件的动平衡调校逻辑是共通的。先从实际应用场景说，这类平衡陀螺结构除了作为桌面解压玩具的核心构件，其重心配平、回转曲面设计的思路，完全可以迁移到精密旋转台支撑端、小型离心装置的定心结构、甚至是部分低速旋转工装的定位端头设计里，别小看这小小的锥顶与圆盘组合，很多旋转件启动阶段的抖动问题，本质上和陀螺初始接触点的对中偏差是一个道理。

从功能特性来看，这个结构的核心是实现无额外支撑下的旋转自稳定，整个构件没有多余的装配件，是一体式回转结构，下部的接触端是极小半径的圆弧顶，旋转时和支撑面形成近似点接触的摩擦副，能最大程度减少接触阻力带来的动能损耗；上部的锥柱结构是手持施力的部位，表面做了顺滑的曲面过渡，没有棱角，施力捻动的时候不会出现应力集中的硌手感，也能避免施力方向出现横向偏移；中间的圆盘结构是整个构件的质量集中区，做了边缘加厚的处理，把整体重心压低到接触点上方极近的位置，这也是旋转时能保持自稳的核心——当重心落在旋转轴线上且足够低时，微小的倾斜会被旋转产生的离心力矩拉回平衡位置，这和很多立式旋转设备做低位配重的逻辑完全一致。

说到设计思路，整个造型完全遵循回转体的成型逻辑，所有曲面都是绕中心轴线旋转生成，没有非对称的凸起或者凹槽，从根源上避免了静不平衡的问题。建模的时候首先要确定的是下部接触顶点的位置，这是整个结构的旋转基准点，所有轮廓线的绘制都要以过这个点的中心轴线为对称基准；然后是中间圆盘的轮廓，圆盘的上下表面都做了平缓的锥面过渡，不是直上直下的圆柱边，一方面是减少旋转时的空气阻力，另一方面是避免边缘磕碰产生的缺损破坏整体动平衡，圆盘的外径尺寸是经过比例权衡的，太大的话转动惯量过大，启动需要的施力门槛高，太小的话配重不足，旋转维持时间短，按照常规手持捻动的施力习惯，圆盘外径控制在握持端直径的3.5-4倍区间是比较合理的，既能保证足够的转动惯量维持旋转时长，又不会因为尺寸过大导致手持施力时打滑。

再讲尺寸与安装边界的问题，这个构件是一体式结构，不存在后续装配的对接需求，所以尺寸边界主要考虑使用场景的适配：下部接触顶点的圆弧半径控制在0.3-0.5mm，半径太小的话接触压强过大，容易在软质支撑面上压出凹坑增大摩擦，半径太大的话接触摩擦面过大，旋转阻力会明显上升；上部握持锥柱的高度和圆盘直径的比例控制在1:1.2左右，这个比例下手持捻动的时候手指的施力点刚好在重心上方，施力时不会因为力臂过长导致初始偏转；整个构件的总高度不超过圆盘直径的0.8倍，保证整体重心始终处于低位，不会出现头重脚轻的问题。另外整个结构的所有表面过渡圆角都做了统一处理，没有尖锐棱边，一方面是使用时的安全性考虑，另一方面是如果采用注塑或者金属车削加工的话，顺滑的过渡能减少加工时的应力集中，避免成型后出现变形，毕竟哪怕是0.1mm的壁厚偏差，在高速旋转的时候都会被放大成明显的抖动，这也是为什么做这类回转结构的时候，轮廓线的曲率连续是建模时必须反复校验的点，不能出现曲率突变的位置，不然不仅加工时容易出披锋，实际旋转时的气流扰动也会影响平衡稳定性。

其实很多刚入行的结构工程师做旋转件设计的时候，总想着加复杂的配重块、调轴承间隙，反而忽略了最基础的本体轮廓对称、重心位置匹配、接触摩擦副优化这些核心点，就像这个陀螺结构，没有任何复杂的机构，只是把回转轮廓、重心位置、接触点这几个要素匹配到位，就能实现稳定的旋转自平衡，这种最朴素的结构逻辑，放到很多工业旋转部件的设计里都是通用的，比如小型电机的输出轴端、旋转工作台的定心轴、甚至是部分离心检测设备的样品载台，本质上都是在解决“让回转件绕固定轴线稳定转动”的问题，和这个陀螺的设计目标没有本质区别。建模的时候还要注意，所有旋转轮廓的草图必须完全闭合，且轮廓线和中心轴线不能有交叉，不然生成实体的时候会出现零厚度的几何错误，另外圆盘和上下锥柱的衔接位置要做G2连续的曲面过渡，不能有硬折角，不然不仅外观有突兀的棱线，实际加工的时候折角位置也容易出现应力集中导致的开裂，尤其是如果采用树脂3D打印制作的话，硬折角位置的层间结合力会比顺滑曲面位置差很多，旋转受力的时候容易从折角位置断裂。
