小型伸缩式手动推杆结构设计

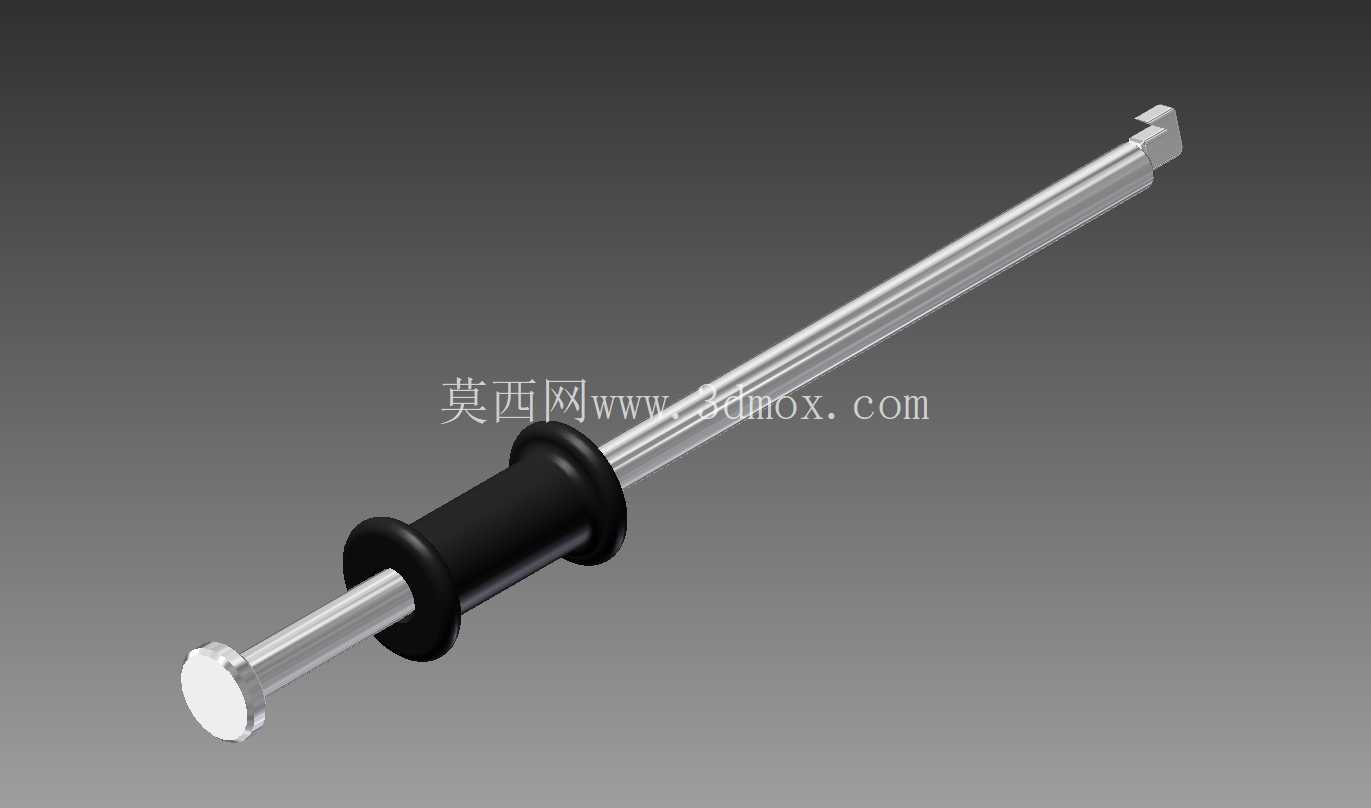

　　这款小型伸缩推杆的设计，最初是面向通讯设备内部模块的手动插拔辅助场景做的适配，在通讯机柜内部，部分板卡、模块的安装位置处于机柜纵深较深的区域，操作人员徒手很难发力将模块平稳推入卡槽或者从卡槽中拔出，硬拽还容易造成板卡金手指变形、接插件针脚弯折的问题，这款杆件就是为了解决这类狭小纵深空间内的手动施力操作需求开发的。从结构功能上看，杆件主体采用细长圆杆构型，整体做了两段式伸缩设计，收缩状态下整体长度较短，方便操作人员在机柜外侧收纳携带，伸长状态下可以抵达机柜纵深300-400mm的安装位置，杆身采用金属材质加工，表面做了光滑处理，降低杆身穿过机柜走线空隙时的剐蹭风险，避免刮伤线缆绝缘层。操作端的黑色限位挡圈是整个结构的核心受力部件，采用硬质橡塑材质包覆，挡圈的直径比杆身大12mm，操作人员发力时，食指和中指可以抵在挡圈的后侧端面，拇指按压杆身尾部的圆形推头，三个手指配合就能完成平稳的推、拉动作，不会出现施力打滑的问题，挡圈和杆身之间采用过盈配合固定，位置经过反复调试，刚好处于操作人员握持时手指的自然放置位置，长时间操作也不会出现手指硌痛的情况。

　　杆身前端的卡扣结构是和待操作模块做适配的接口，卡扣的凸起高度为2mm，刚好可以卡入模块端面预设的拆卸卡槽内，拉拔操作时卡扣可以牢牢勾住模块端面，不会出现滑脱，推压操作时杆身前端的平面可以完全贴合模块端面，施力点和模块的受力中心重合，避免推压过程中模块出现偏斜，导致接插件对位不准的问题。从安装边界尺寸来看，杆身的直径为6mm，可以穿过直径8mm以上的机柜过线孔或者安装间隙，不需要额外在机柜结构上开设大尺寸操作孔，不会破坏原有柜体的防护等级，收缩状态下整体长度为120mm，可以直接放在工具包的侧袋内携带，伸长后的最大长度为380mm，覆盖常规通讯机柜的纵深操作范围，挡圈的最大直径为18mm，操作时不会和机柜内的相邻模块产生干涉，即使是模块间距只有20mm的高密度安装机柜，也能顺利将杆件伸入操作位置。

　　设计过程中我们也做了多轮受力验证，杆身采用的金属材质可以承受最大50N的轴向推拉力，完全满足常规通讯板卡、小型功能模块的插拔力需求，不会出现杆身弯曲变形的问题，前端卡扣的倒角做了R1处理，卡入模块卡槽时不需要刻意对准，稍微调整角度就能顺利卡入，适合操作人员在视线受限的机柜深部操作场景。除了通讯机柜内部的操作场景，这款杆件也可以适配其他狭小空间内的小型部件推拉操作，比如电气柜内小型断路器的辅助复位、自动化设备内部狭小位置的工件顶出等场景，结构上没有多余的复杂零件，整体可靠性高，长期使用也不会出现零件松脱的问题，杆身尾部的圆形推头做了滚花处理，拇指按压时的摩擦力足够，即使手上有少量汗渍也不会打滑。

　　在结构细节处理上，杆身的所有棱边都做了R0.5的圆角处理，没有尖锐的毛刺，操作过程中不会划伤操作人员的手部，也不会刮碰到设备内部的精密元器件，黑色挡圈的橡塑材质有一定的弹性，即使操作过程中不小心碰到周边的电路板，也不会造成电路板表面的元器件磕碰损坏。整个结构没有设置额外的锁止机构，伸缩的阻尼通过杆身和尾部导向套的配合精度控制，伸缩过程顺滑无卡顿，调整到需要的长度后就可以直接操作，不需要额外的锁止步骤，提升操作的效率，导向套和挡圈集成在一起，减少了单独的零件数量，降低装配的复杂度，也减少了长期使用后零件松动的风险。
