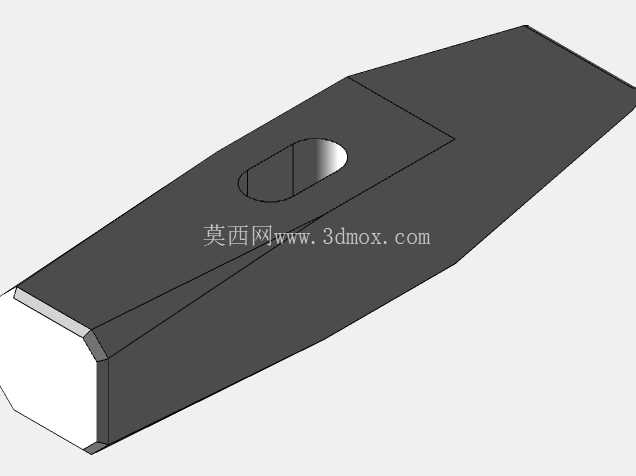

简易敲击作业用锤头三维结构设计

　　在日常设备检修、五金装配、钣金校正、小型工件敲击对位的作业场景里，锤头是手动工具里不可替代的受力执行部件，这个结构的设计完全围绕手动敲击的受力传递逻辑展开，没有多余的装饰性结构，所有几何特征都服务于实际使用的受力需求与安装适配要求。从结构受力的角度看，锤头整体采用两端功能区分的楔形布局，敲击端做了平直的端面处理，边缘预留了微小的倒角，既可以避免敲击时边缘崩裂掉渣，也能保证敲击接触时的力垂直传递到被敲击工件表面，不会因为端面倾斜产生侧向分力导致工件偏移或者手部受力扭伤。另一端的收窄楔形结构，是为了应对狭小空间内的敲击作业，比如装配时对位销钉的敲入、狭小缝隙内的工件校正，收窄的端部可以伸入普通平直锤头无法到达的位置，完成精准敲击作业。

　　中间的椭圆安装孔是整个锤头的核心安装边界，这个孔的尺寸完全适配标准椭圆形锤柄的安装截面，孔壁做了均匀的壁厚处理，既保证安装后锤柄不会发生周向转动，也能在敲击时将锤柄传递来的握持力均匀分散到整个锤头本体，避免孔位处应力集中导致锤头开裂。在设计思路上，整个锤头的外形做了连续的斜面过渡，从中间安装孔位置向两端逐渐变化厚度，敲击端厚度更大，用来承受反复敲击的冲击载荷，楔形端厚度逐渐收窄，在保证端部强度的前提下尽可能降低整体重量，减少长时间握持作业的手部负荷。外形的棱边全部做了小尺寸的圆角过渡，没有尖锐的边角，一方面是避免热处理时边角处应力集中产生淬火裂纹，另一方面也能防止使用过程中边角划伤操作人员。

　　从安装适配的角度来说，这个锤头的安装孔深度与锤柄的打入深度做了匹配设计，安装时只需要将锤柄从孔的大端打入，依靠椭圆截面的过盈配合就能完成固定，不需要额外的销钉或者紧固件，符合传统手动锤头的安装习惯，也方便后期锤柄磨损后的更换作业。在实际应用中，这种结构的锤头可以适配木柄或者纤维增强复合柄，覆盖日常家装、设备维保、五金加工、学生金工实习等多个场景的敲击需求，结构简单可靠，没有易损的附加结构，整体的重量分布经过重心校核，重心落在安装孔的中心位置，握持挥动时不会出现头重脚轻或者尾部坠手的情况，敲击时的力反馈清晰，操作人员可以很方便地控制敲击力度，避免力度过大损坏工件或者力度过小无法完成装配。

　　整个模型的几何特征完全遵循机械加工的工艺要求，所有的面都是规则的平面与过渡曲面，没有无法加工的异形曲面，既可以通过锻打毛坯后铣削成型，也可以通过精密铸造一次性完成毛坯加工，后续只需要做热处理和端面磨削就能达到使用要求，加工工艺性良好，适合批量生产。在尺寸边界上，锤头的整体长度控制在手动工具的常规握持挥动范围内，宽度适配成年人单手挥动的操作尺度，不会因为尺寸过大导致操作灵活性下降，也不会因为尺寸过小导致敲击力度不足，安装孔的椭圆长轴与短轴尺寸符合通用手锤的柄部安装标准，可以和市面上多数同规格的锤柄互换，不需要单独定制配套的柄部部件，降低了后期的维护更换成本。从受力仿真的角度看，这个结构在反复敲击的载荷下，应力主要集中在敲击端面和安装孔的内壁位置，设计时在这些位置做了局部的壁厚加强，避免长期使用后出现变形或者开裂，楔形端的斜面角度经过反复调整，既保证端部有足够的强度承受敲击时的冲击力，也能让端部顺利伸入狭小的作业空间，不会因为斜面角度过大导致端部过薄出现卷边或者崩缺。
