三轴铣削加工六枪管笔架结构设计

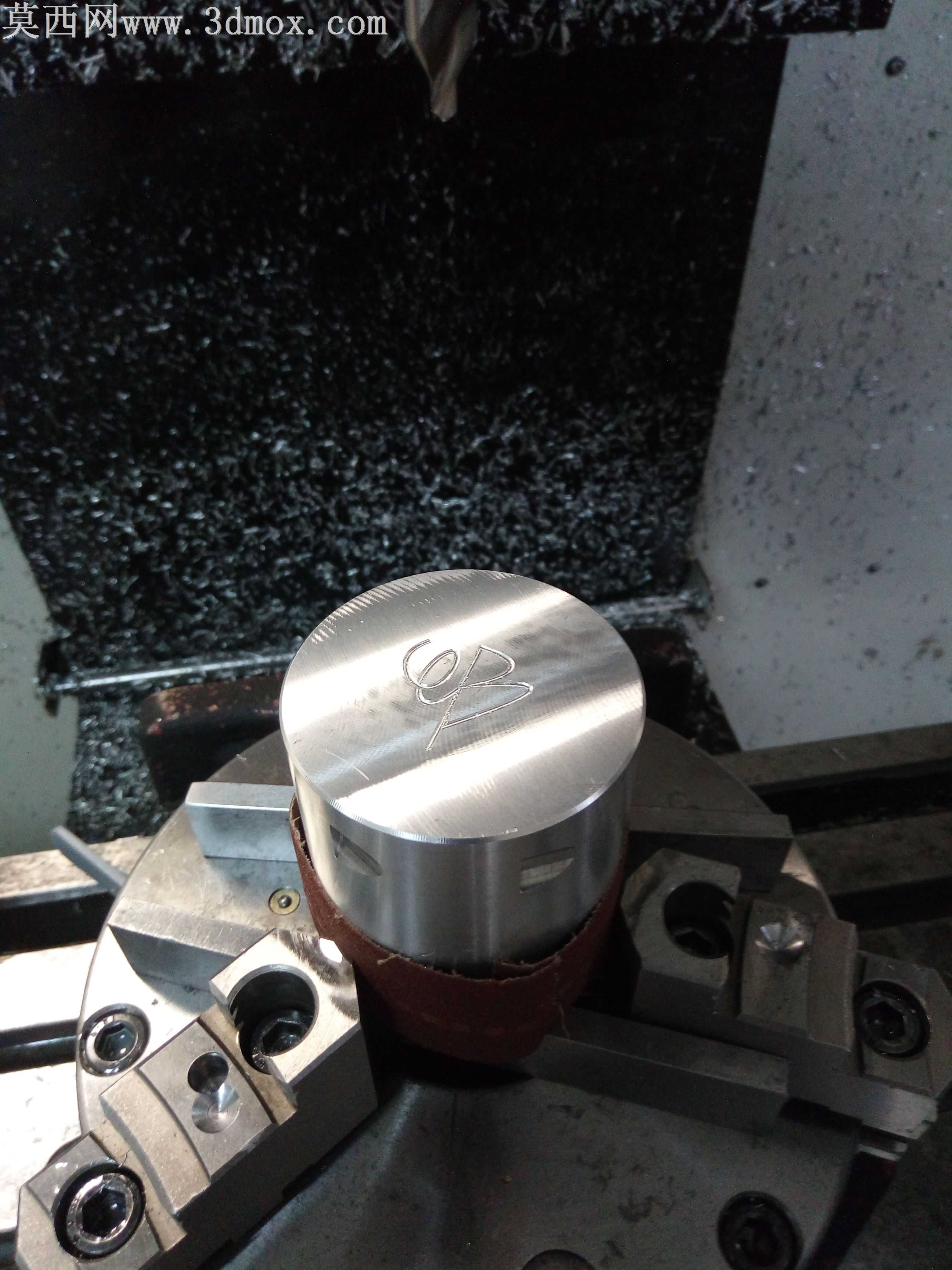

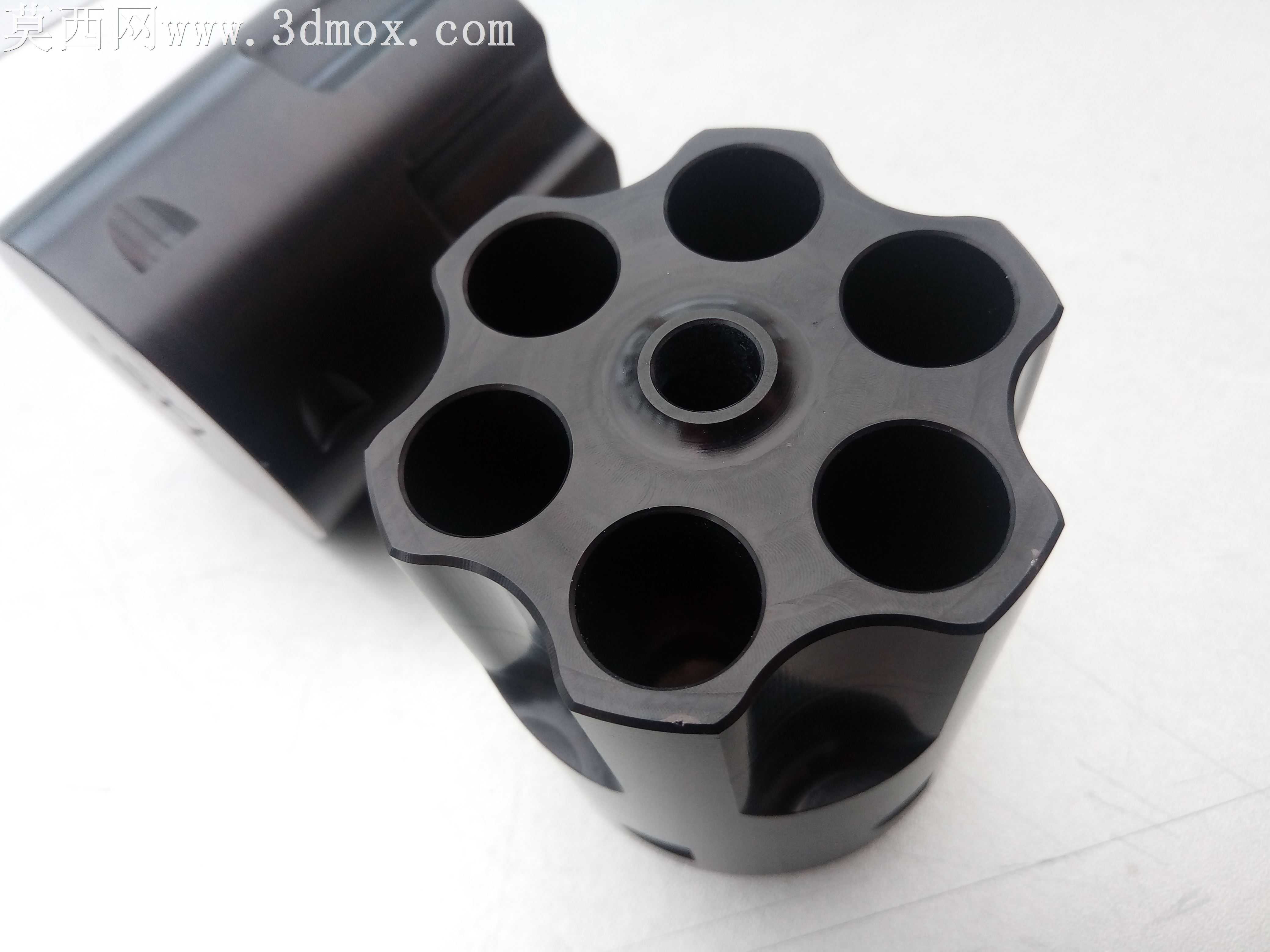

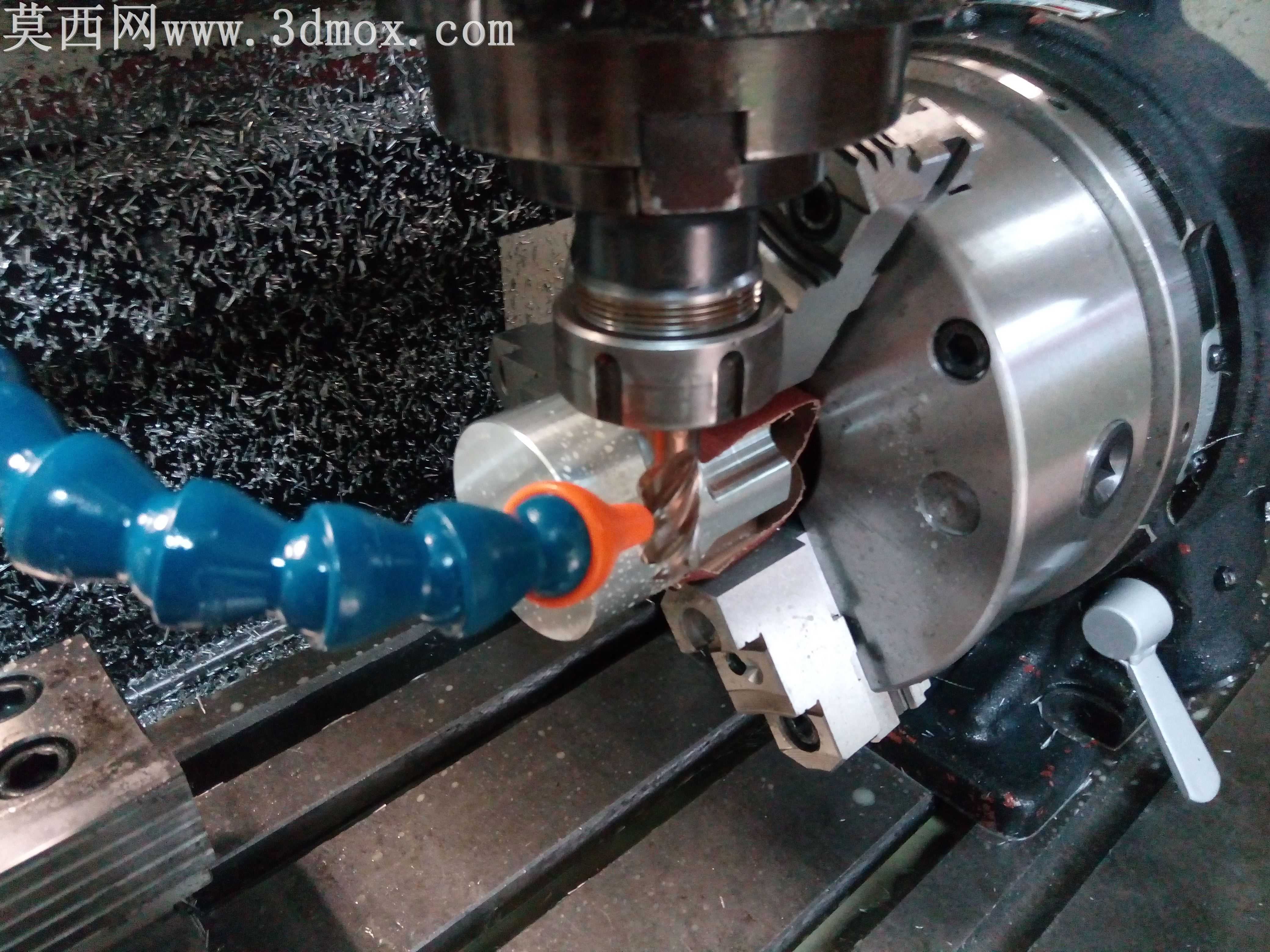

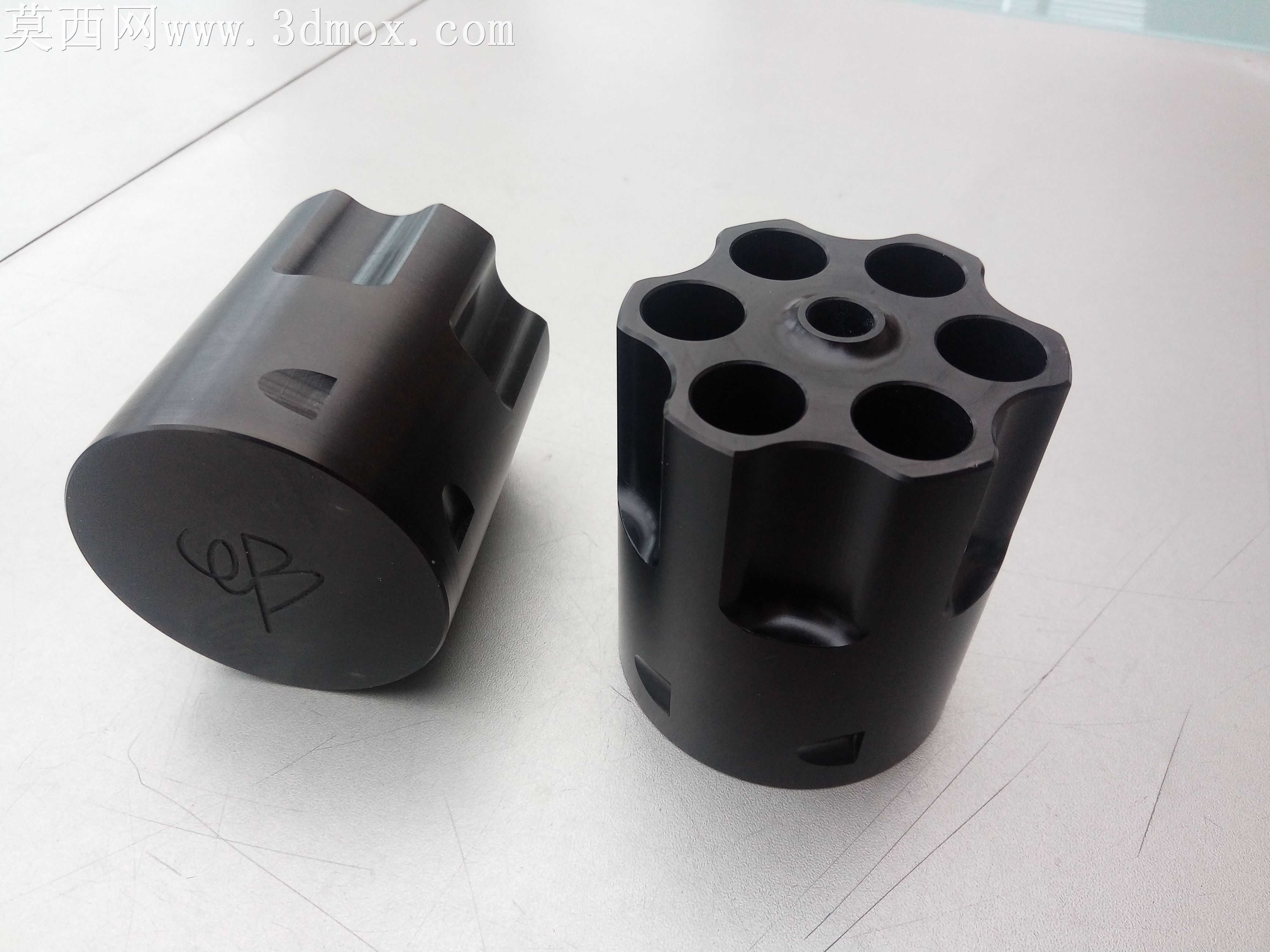

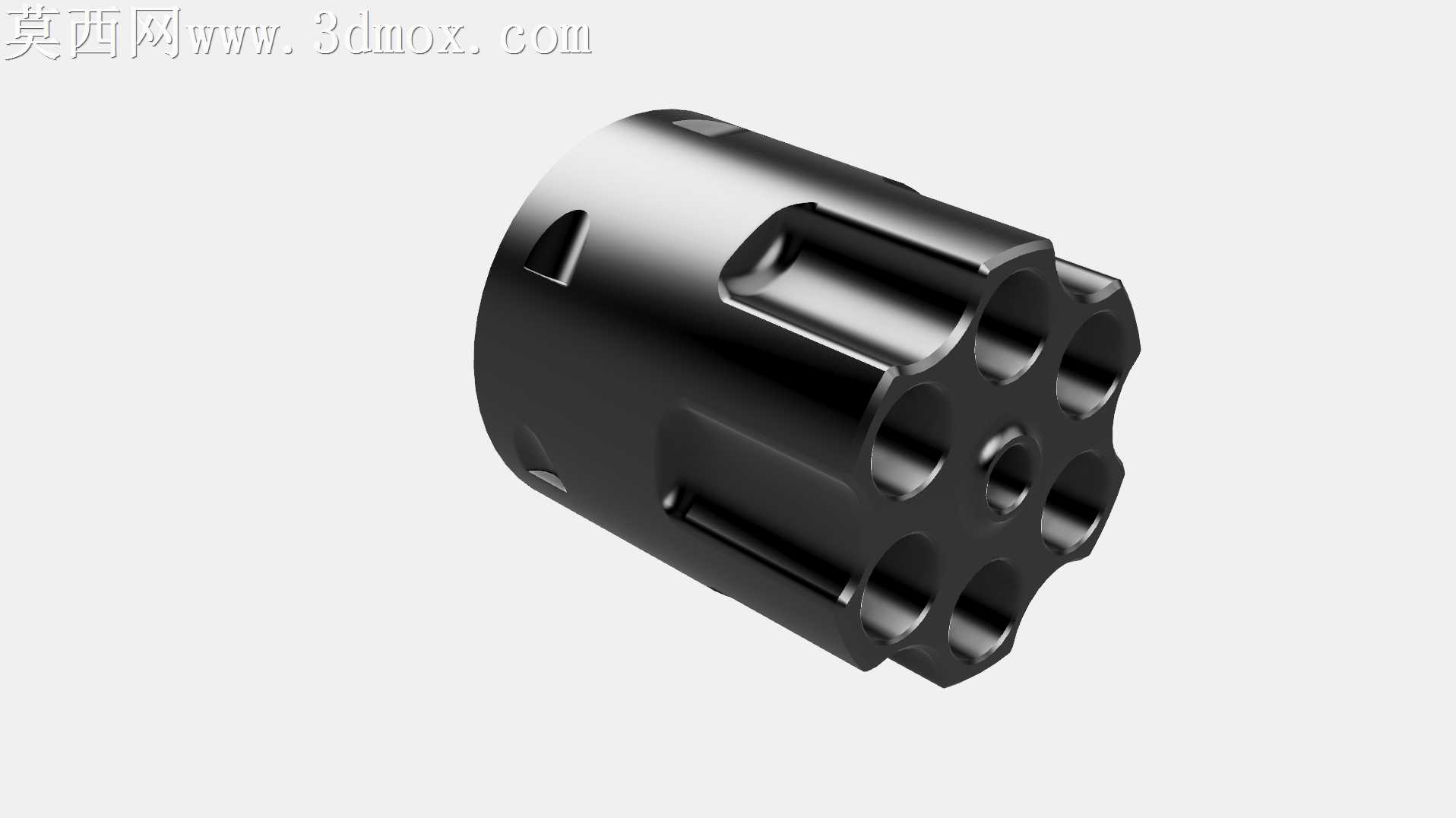

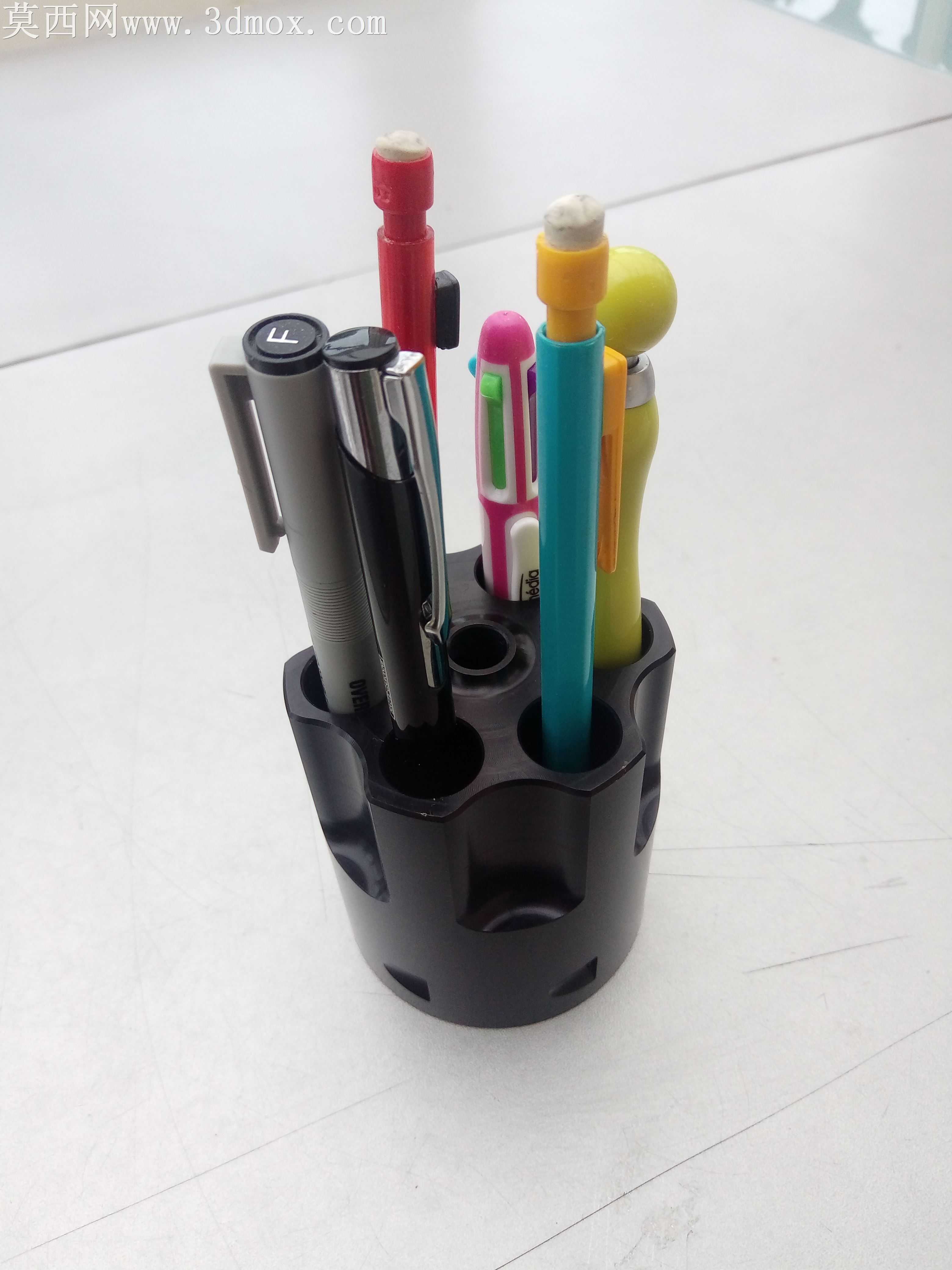

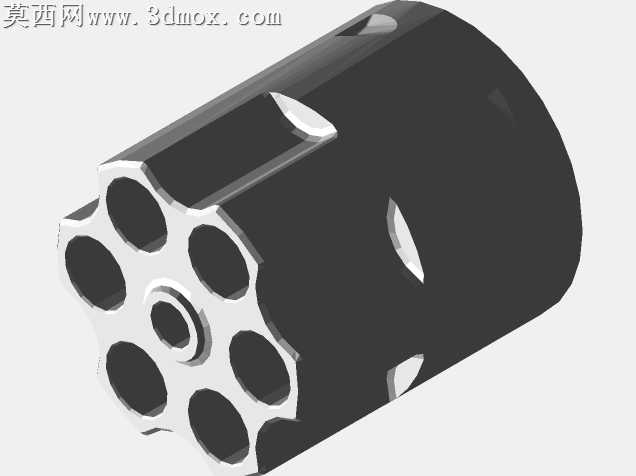

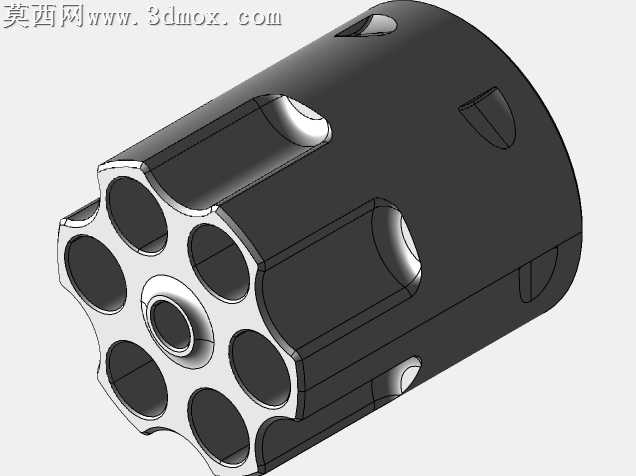

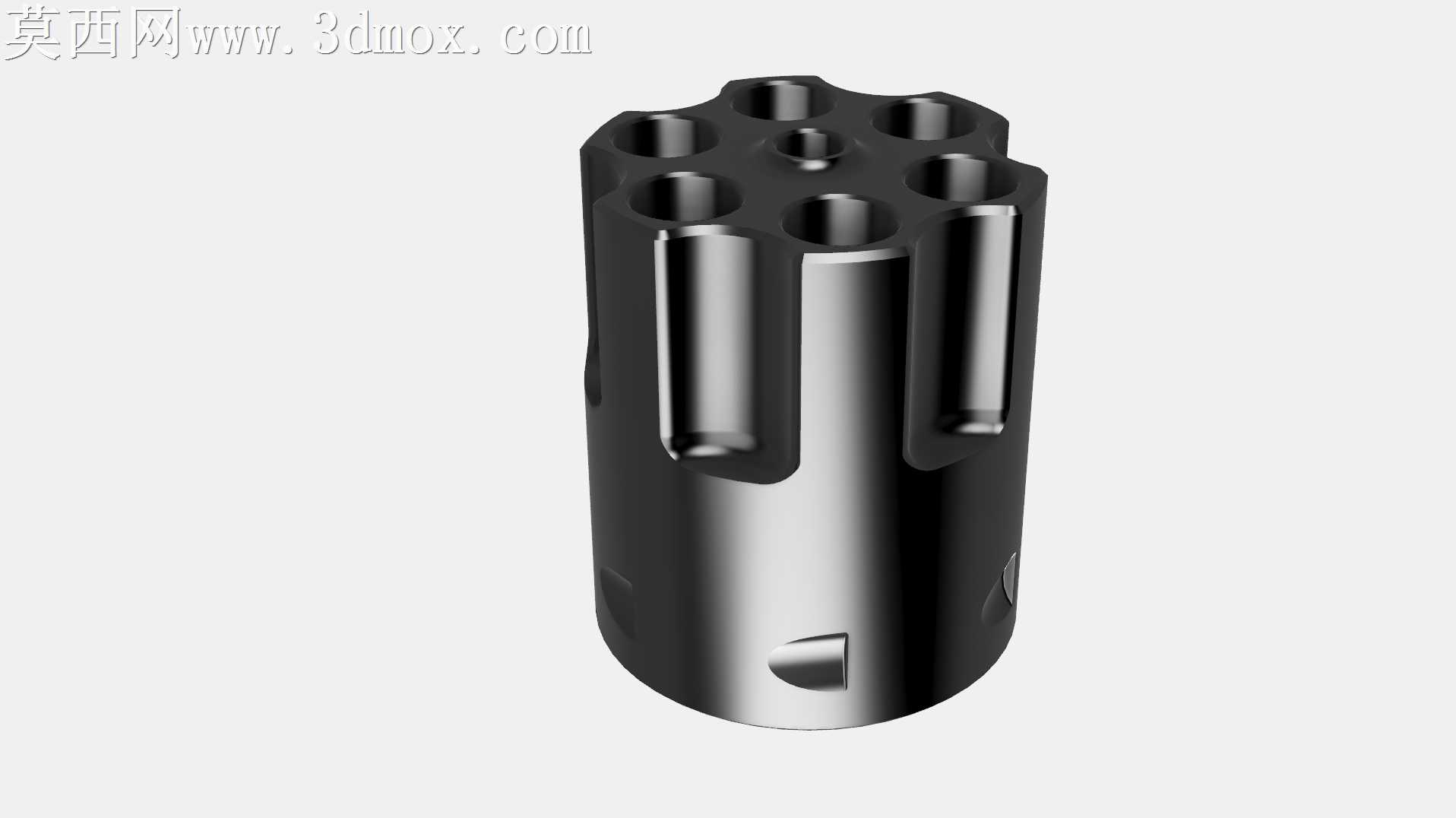

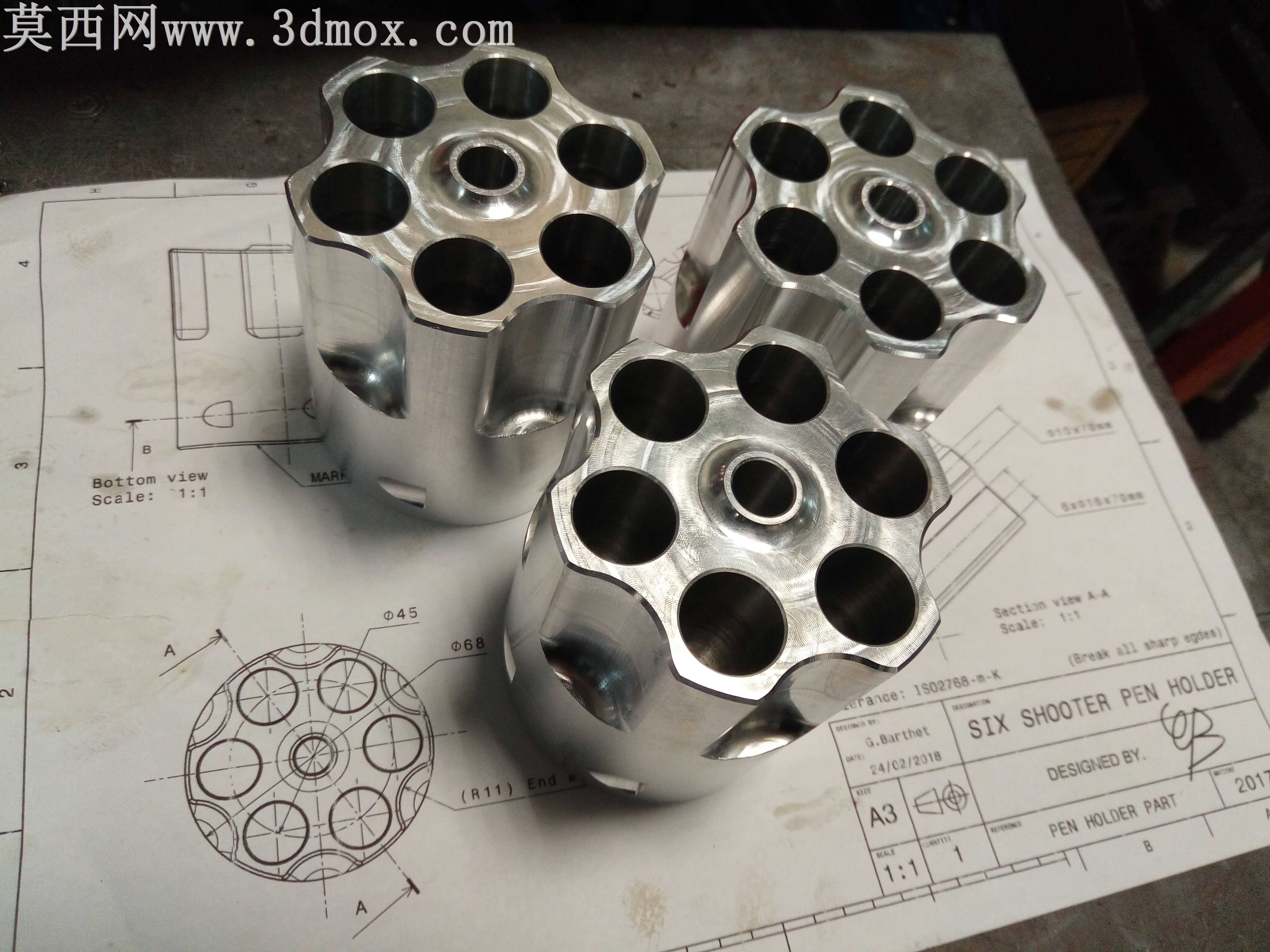

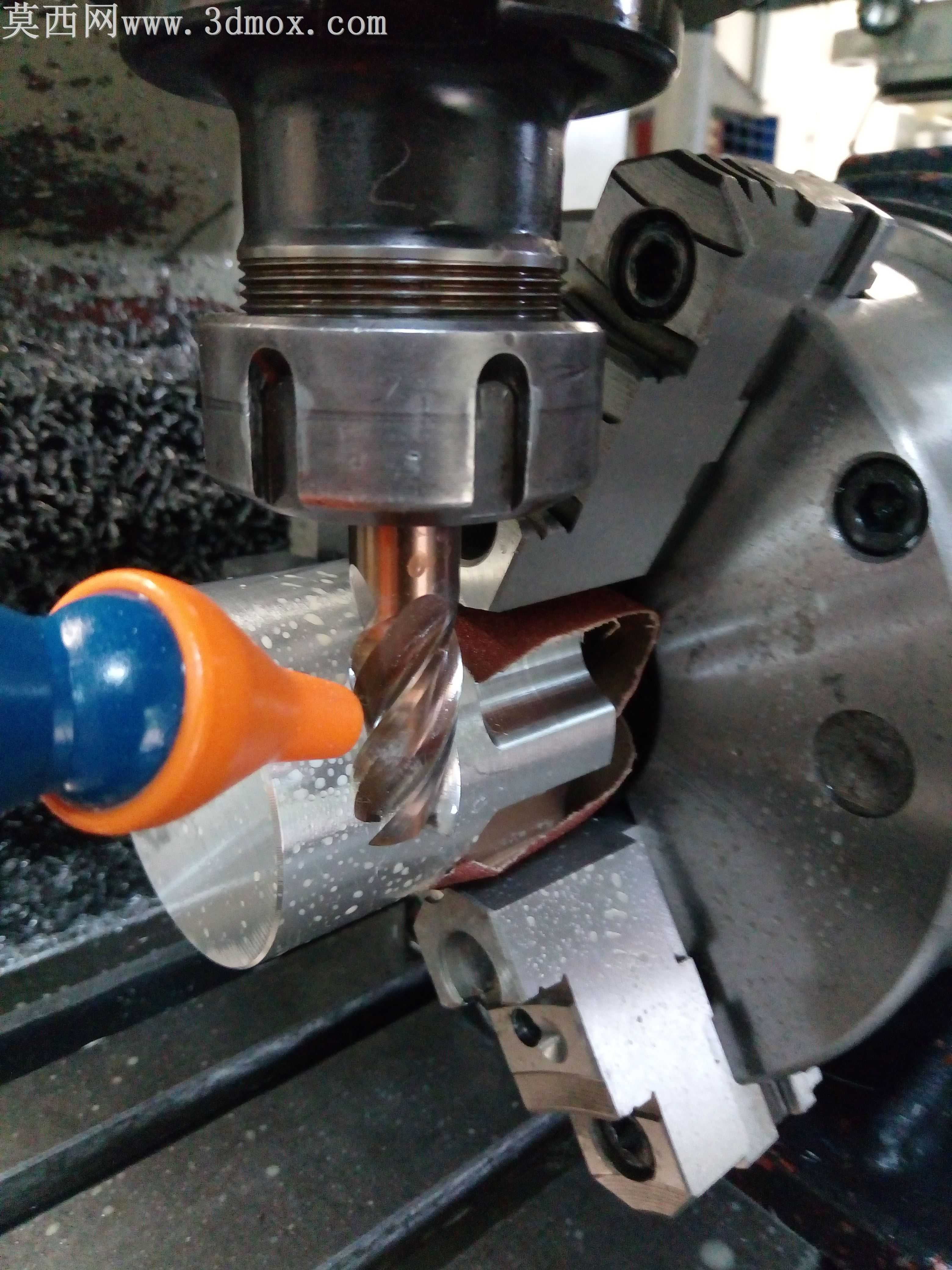

该笔架以经典六发左轮手枪为造型灵感，整体采用6061铝合金作为加工基材，适配三轴铣削中心完成全工序加工，整体设计兼顾造型辨识度与机加工艺可行性，无需多轴设备即可完成全部结构加工。建模阶段首先确定整体外轮廓尺寸，将成品直径控制在68mm、轴向长度控制在80mm，拆分加工工序逻辑：首先在传统车床上完成棒料外圆的粗车精车，保证外圆圆柱度与端面垂直度，为后续铣削工序提供精准的装夹基准；随后转入三轴铣削中心完成第一工序加工，通过平口钳装夹车削完成的棒料，完成笔架垂直夹头部分的直槽铣削、轮廓精修，预留0.2mm的精加工余量保证表面粗糙度；第二工序在三轴铣削中心完成上表面的轮廓成型、笔插孔位钻削、边缘倒角加工，通过分层铣削策略控制切削力，避免薄壁结构出现让刀变形；第三工序将工件转入垂直卡盘装夹，完成下表面带有GB标识区域的刻字加工、底部平面精铣，保证工件放置时的平整度。材质处理方面，铝合金基材加工完成后经过黑色阳极氧化表面处理，在表面形成致密氧化层，提升工件耐磨性能与哑光黑色质感，还原枪械类产品的视觉质感。结构设计上，六个笔插孔位沿圆周方向均匀分布，对应左轮手枪的弹巢位置，每个孔位直径适配常规书写笔杆尺寸，孔口位置做C1倒角处理，避免笔杆插入时出现刮擦；笔架前端延伸出模拟枪管的笔托结构，可承托笔身防止倾倒，整体结构无倒扣特征，所有加工特征均可通过三轴铣削的直线插补与圆弧插补完成，无需特殊工装夹具即可实现批量加工。渲染阶段采用金属加工车间实景作为场景，搭配切削液、铣刀等加工元素还原真实加工状态，金属材质参数调整为阳极氧化铝的哑光反射特性，清晰呈现加工后的刀纹质感与表面处理效果，结构细节处还原铣削加工的接刀痕特征，让模型呈现出真实机加工零件的质感。
