带法兰安装座的多边形接口连接构件

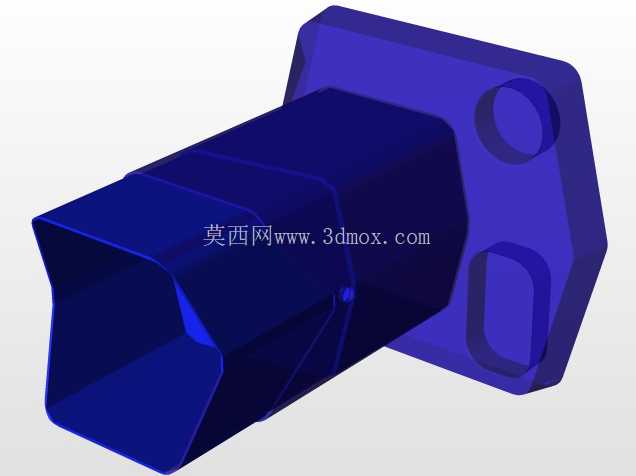

　　这类带法兰安装座的多边形接口构件，常应用在通讯设备内部的线缆转接、模块快装场景中，不少户外通讯基站的射频单元内部、便携通讯终端的外接接口组件里，都能见到同结构设计的零件，核心作用是实现不同腔体之间的硬连接定位，同时为插接件提供稳定的支撑基准，避免设备在震动、温变环境下出现接口松脱、对位偏移的问题。从结构设计逻辑来看，构件采用一端带法兰安装边、一端为多边形中空腔体的整体式结构，法兰边做了切边处理，并非完整圆形，这种设计一方面能减少安装时的旋转自由度，两个对称的安装孔位可以直接通过螺丝锁紧在设备壳体的安装面上，不需要额外增加防转销结构，压缩了装配工序；另一方面切边后的法兰轮廓能避开壳体内侧的加强筋、走线槽等周边结构，不需要为了适配圆形法兰额外修改壳体的内部布局，在紧凑的通讯设备内部空间里，这种轮廓优化能有效提升空间利用率。

　　多边形的中空腔体部分，内壁做了等壁厚设计，壁厚均匀性控制在合理区间，注塑或者机加工过程中都能减少应力变形，腔体的多边形截面并非正多边形，其中一个边做了小角度的切边处理，对应的插接件插入时能实现唯一方向对位，避免操作人员装反接口导致内部针脚弯折，这种防呆设计在通讯类接插件结构里非常实用，不需要额外增加对位标识，靠结构本身就能实现装配防错。从安装边界来看，法兰端面到腔体开口端的长度，刚好匹配通讯设备壳体的壁厚加内部密封垫的压缩厚度，安装后腔体开口端不会突出壳体外表面过多，也不会缩在壳体内部导致插接件插合不到位；法兰上的两个安装孔中心距，适配行业内通用的通讯接口安装孔位标准，不需要重新开模制作安装底座，可以直接替换同规格的老旧接口构件，降低设备维护的替换成本。

　　腔体与法兰连接的根部做了圆角过渡处理，避免应力集中导致的连接部位断裂，尤其是在户外使用的通讯设备，长期经受风载震动、高低温循环，圆角过渡的结构能大幅提升构件的疲劳强度，不会出现根部开裂的问题。构件的中空腔体内部没有多余的加强筋结构，内壁光滑，一方面能减少插接件插入时的摩擦阻力，另一方面也能避免内部积灰、积水导致的接触不良问题，法兰的安装面做了平面度处理，安装时配合密封垫能实现IP65级别的端面密封，满足户外通讯设备的防水防尘要求。

　　在实际选型应用中，这类构件需要匹配对应插接件的插拔力要求，多边形腔体的内壁尺寸公差控制在小间隙配合范围，既能保证插接件插入后不会出现旷量，又不会因为配合过紧导致插拔困难，法兰的厚度经过强度校核，在标准螺丝锁紧力下不会出现翘曲变形，保证密封面的贴合度。不少通讯设备生产厂商在做结构迭代时，会优先选用这类成熟结构的连接构件，因为其安装尺寸已经经过多代产品验证，不需要重新做安装结构的可靠性测试，能缩短新产品的研发周期，同时整体式的结构比分体组装的接口组件零件数量更少，装配效率更高，长期使用的故障率也更低。
