欧标转接电源插座结构设计方案

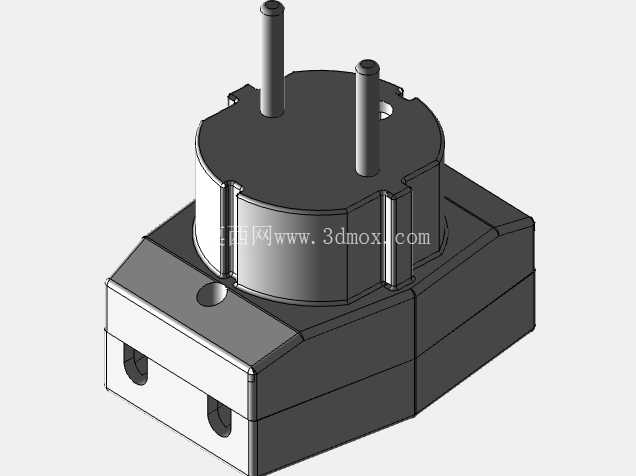

　　日常电气连接场景里，这类转接插座的应用覆盖了民用取电、小型设备临时供电、跨标准插头适配等多个场景，不少进口小型通讯终端、便携检测设备配套的欧标插头，在国标墙面插座上无法直接取电时，就需要这类转接部件完成电气导通与物理固定，避免临时接线带来的裸露触点风险。从结构上看，该部件分为上下两个核心功能段，上部为欧标两圆插的公端插销，两根圆柱形插销的中心距、伸出长度、销体直径均严格匹配对应插座的插套尺寸公差，插销根部做了圆角过渡处理，避免插拔过程中插销根部应力集中导致的断裂问题，插销与内部载流件采用压铆连接，相比传统锡焊连接，抗震动、抗大电流发热的能力更强，长期插拔使用也不会出现接触电阻陡增的问题。

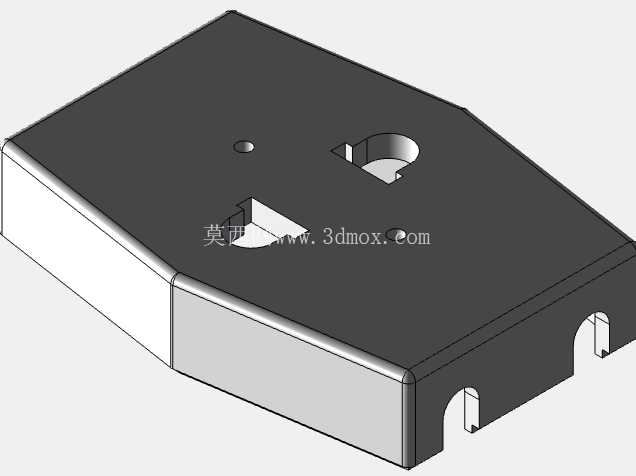

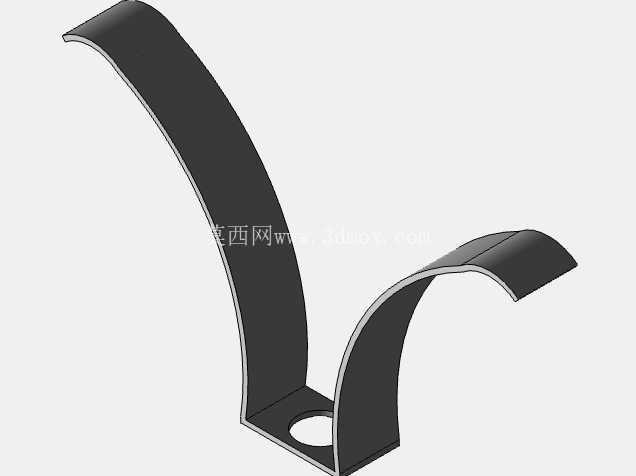

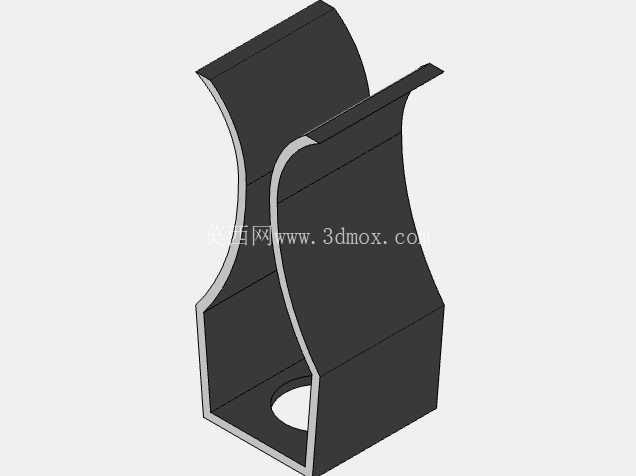

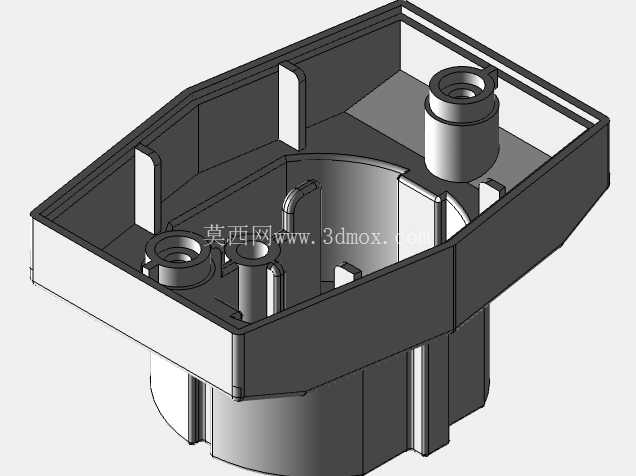

　　下部为国标两孔插座的母端插套腔，腔体开口做了15度的导向倒角，插头插入时不需要完全对准即可顺着倒角滑入插套位置，降低盲插操作的难度，插套采用锡磷青铜一体冲压成型，表面做镀镍处理，既保证插套的弹性夹持力，避免插头插入后出现松脱打火，也能减少长期暴露在空气中的氧化问题，延长接触寿命。整体外壳采用上下扣合的装配结构，扣合位置设置了多道均匀分布的定位卡扣，不需要额外打螺丝即可完成壳体固定，装配工序更简单，卡扣的扣合量经过反复校核，既保证日常使用中不会因为插拔受力出现壳体开裂脱开，也能在需要检修内部载流件时，用平口工具即可顺利撬开，不会损坏壳体卡扣。外壳的棱角位置全部做了R2以上的圆角处理，没有尖锐的飞边棱角，日常手持插拔时不会划伤手部，壳体表面做了细晒纹处理，相比光面外壳，手持插拔时的摩擦力更大，手上沾有少量汗液时也不会出现打滑问题。安装边界方面，上部公端插销的端面到下部母端腔体端面的总长度控制在合理范围，插入墙面插座后不会过度突出墙面，不会遮挡相邻位置的其他插座插孔，下部母端腔体的开口方向与上部公端插销的轴线呈垂直布局，插头插入后线缆自然向下延伸，不会出现线缆弯折角度过大导致的线芯断裂问题。

　　设计过程中，首先对插合面的安全间隙做了校核，公端插销插入插座后，外露的带电部分长度小于安全标准要求的数值，避免手指误触带来的触电风险，内部载流件与外壳内壁之间预留了足够的电气间隙，即使在潮湿环境下使用，也不会出现爬电击穿的问题。插套的夹持力经过实测，单极插套的拔出力控制在标准要求的区间内，既不会因为夹持力过小导致插头轻易松脱，也不会因为夹持力过大导致插拔费力，甚至损坏配套的插头部件。壳体材料选用阻燃PC材质，阻燃等级达到V0级，即使内部载流件出现异常发热打火，壳体也不会出现持续燃烧的问题，阻断火情蔓延的路径。

　　在通讯设备运维场景中，这类转接部件常被放在运维工具包内，用于现场调试进口通讯设备时的临时取电，整体结构紧凑，没有多余的突出结构，放在工具包内不会与其他工具勾挂，外壳的抗冲击性能满足日常携带的磕碰要求，从1.2米高度自由跌落到水泥地面时，壳体不会出现开裂，内部载流件不会出现移位，插合功能保持正常。内部载流件的布局做了错位处理，火线与零线的载流件之间设置了绝缘隔离筋，即使出现插套变形的极端情况，两个载流件也不会直接接触造成短路故障，隔离筋与壳体为一体注塑成型，不需要额外装配绝缘片，减少装配工序的同时也提升了绝缘可靠性。插销根部的壳体位置做了加厚的凸台结构，插销受到侧向力时，凸台可以承担大部分的弯折力矩，避免插销受力后歪斜，导致插入插座时出现卡滞、接触不良的问题。母端腔体的内部设置了防误插挡片，只有当插头的两个插脚同时插入时，挡片才会被推开，单极插入时挡片保持锁闭状态，避免儿童用细小金属物件单极插入触碰带电部件，提升使用过程中的安全性能。
