恒温器适配安装间隔框架结构设计

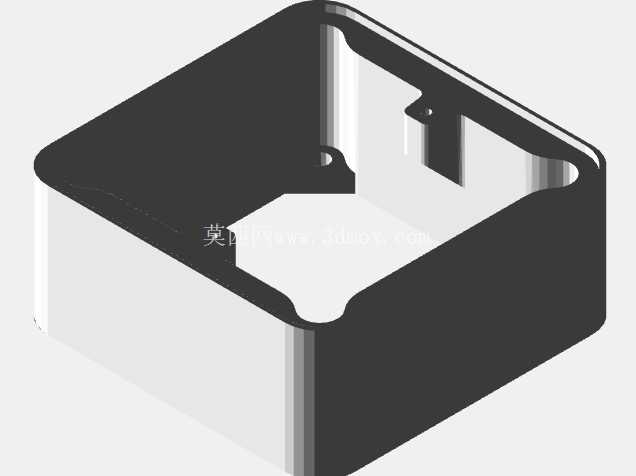

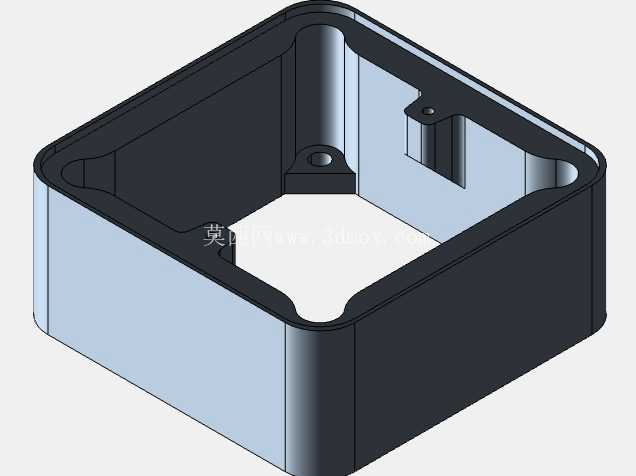

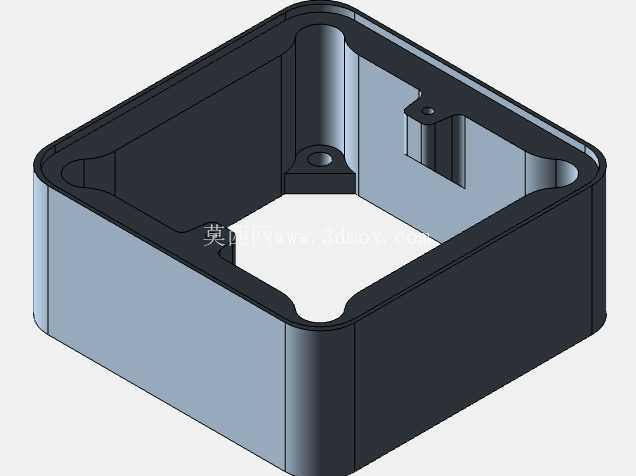

　　在民用暖通控制、小型工业恒温工位的温控器加装场景里，经常会遇到原有安装基面深度不足、温控器主体与预埋接线盒存在间隙的问题，这款间隔框架就是针对这类安装痛点开发的适配结构，专门匹配BVF 801这类方形温控器的安装需求，解决加装过程中基面不平、深度不够导致的温控器贴合不严、固定松动的问题。从结构设计来看，整体采用方形盒状的间隔结构，外轮廓完全匹配对应温控器的安装外尺寸，内壁做了均匀的壁厚设计，既保证足够的结构强度支撑温控器的整体重量，也不会因为壁厚过大占用过多的安装空间，边角位置做了圆弧过渡处理，避免安装过程中锐边划伤施工人员的手部，也能减少应力集中导致的框架开裂问题。

　　框架的四个角落位置设置了符合人体工程学的安装点位，每个点位都做了局部加厚的凸台结构，凸台中心预留了螺丝过孔，适配两种常用的自攻螺丝规格，分别是3×10mm与3×15mm，施工人员可以根据实际安装基面的厚度、间隙的大小灵活选择合适长度的螺丝，不需要额外扩孔或者更换配件。框架内侧做了避让结构，对应温控器背部的接线端子、凸起的电路模块位置都预留了足够的容置空间，不会出现安装时挤压导线、顶坏电路板的问题，侧边的定位凸筋可以和温控器外壳的卡槽配合，安装时可以快速对位，不需要反复调整位置，降低现场施工的调整时间。

　　从安装边界来看，框架的高度刚好匹配常规预埋接线盒与墙面完成面的常见间隙值，安装后温控器的面板可以和墙面完全齐平，不会出现突出墙面或者凹陷进去的情况，整体外观整洁，也避免了缝隙积灰的问题。框架的材质适配常见的注塑加工工艺，壁厚均匀符合注塑成型的工艺要求，不需要额外设计复杂的抽芯结构，开模成本低，批量生产的良率高，也可以根据使用场景选择ABS或者阻燃PC材质，满足不同防火等级的安装要求。在实际使用过程中，这款框架不仅可以起到间隔延长的作用，还能弥补安装基面的不平整问题，即使墙面存在轻微的凹凸，框架的平整端面可以给温控器提供一个稳定的安装基准，避免长期使用后温控器出现倾斜、按键卡滞的问题。

　　框架的边角安装点位设计充分考虑了现场施工的操作空间，螺丝孔的位置距离框架侧壁有足够的距离，使用普通的十字螺丝刀就可以顺利完成锁紧操作，不需要使用特殊的窄头工具，降低了施工的工具要求。对于旧温控器更换的场景，这款框架也可以作为补位配件使用，当原有安装孔位出现滑牙、基面破损的时候，可以通过这款框架重新建立安装基准，不需要大面积破坏墙面重新预埋接线盒，大幅降低维修更换的成本与施工量。结构设计上没有多余的冗余特征，所有的加强筋、凸台结构都围绕安装强度、装配便利性两个核心需求设计，整体重量轻，不会给安装基面带来额外的负重，长期使用也不会出现变形老化导致的固定失效问题。
