直角4位通孔USB-B型2.0插座连接器

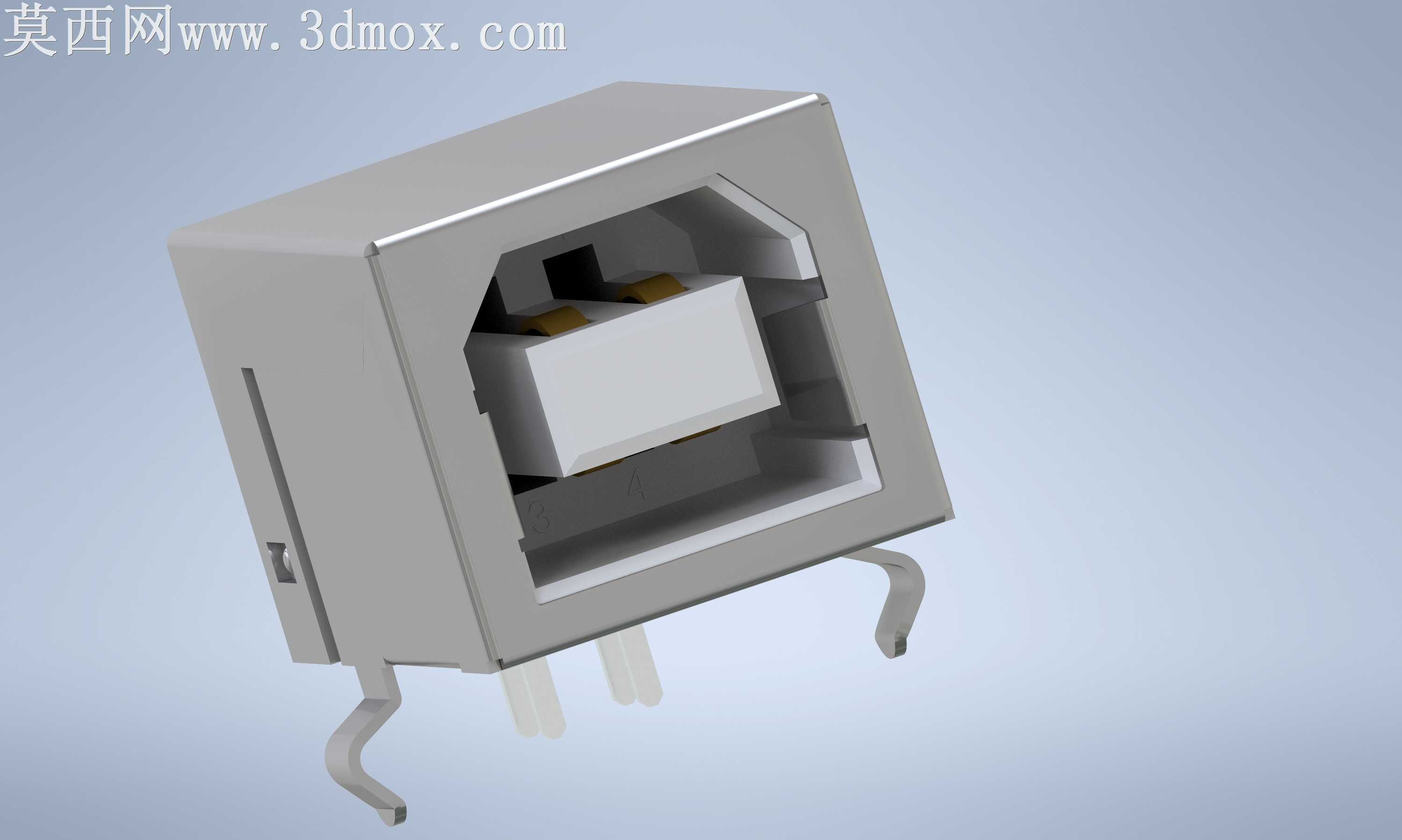

本作品为USB 2.0 B型直角PCB插座连接器的三维建模成果，建模过程严格遵循通用USB-B型接口的行业标准尺寸规范，完整还原了该款连接器的全部结构细节。建模阶段首先以接口公端适配尺寸为基准，搭建金属屏蔽外壳的基础轮廓，外壳采用弯折钣金结构设计，精准还原了外壳两侧的定位卡扣、底部的弯角插脚结构，插脚的弯折弧度、伸出长度均匹配PCB通孔焊接的实际装配要求，外壳边缘的倒角、接缝处的贴合间隙都按照真实冲压钣金件的工艺特征进行还原，避免出现不符合生产实际的尖锐直角与零间隙错误。内部绝缘胶芯部分采用耐热工程塑料的材质特征进行建模，精准定位4个导电端子的排布位置，端子间距严格遵循水平2.50mm、垂直2.00mm的标准参数，每个端子的接触端造型、焊接引脚长度都做了精细化处理，端子与胶芯的装配卡槽结构完整呈现，清晰展示胶芯对端子的固定限位作用，确保模型可直接用于装配干涉检查与PCB封装匹配验证。渲染阶段针对不同部件赋予对应材质：金属屏蔽外壳采用哑光镀镍金属材质，调整反射粗糙度模拟真实冲压件的细微磨砂质感，避免过度镜面反射带来的失真；内部绝缘胶芯赋予浅灰色哑光工程塑料材质，添加细微的颗粒质感还原塑胶件的表面特征；导电端子采用镀金铜合金材质，调整金属反射参数呈现接触端的亮面金属光泽，焊接引脚部分做轻微的氧化哑光处理，贴近实际生产的元件外观效果。场景布光采用柔和的三点布光方案，主光源从斜上方投射突出连接器的接口轮廓与插脚结构，辅助光源补光消除结构死角的过重阴影，背景采用渐变浅灰调突出主体结构，同时添加柔和的地面阴影增强模型的立体感与真实感。设计过程中充分考虑该连接器的实际使用场景，直角弯脚的结构设计适配设备侧方出线的装配需求，4位通孔的引脚设计兼顾焊接牢固度与生产加工便利性，整体模型结构完整无破面，各部件的装配关系清晰可辨，既可以用于电子设备的结构装配验证，也可作为PCB设计阶段的元件封装参考，完整呈现了板载USB连接器的典型结构特征与工艺细节。
