3D可打印教育用迷你相扑机器人结构

这款轮式移动结构主要面向青少年科创教育、入门级机器人竞赛实训场景设计，整体采用模块化拼接思路，绝大多数结构件可通过桌面级FDM3D打印机直接制作，无需复杂的机加工工序，能让学习者在组装、调试的过程中理解移动机器人的动力传递、重心配平、对抗结构设计的核心逻辑。从实际使用场景来看，它既可以作为中小学创客课程的组装实训载体，让学生从零开始完成零件打印、硬件装配、程序烧录的全流程实践，也能作为入门级相扑机器人竞赛的入门训练平台，帮助初学者快速理解对抗类机器人的设计要点，不需要投入过高的硬件成本就能完成多轮迭代测试。

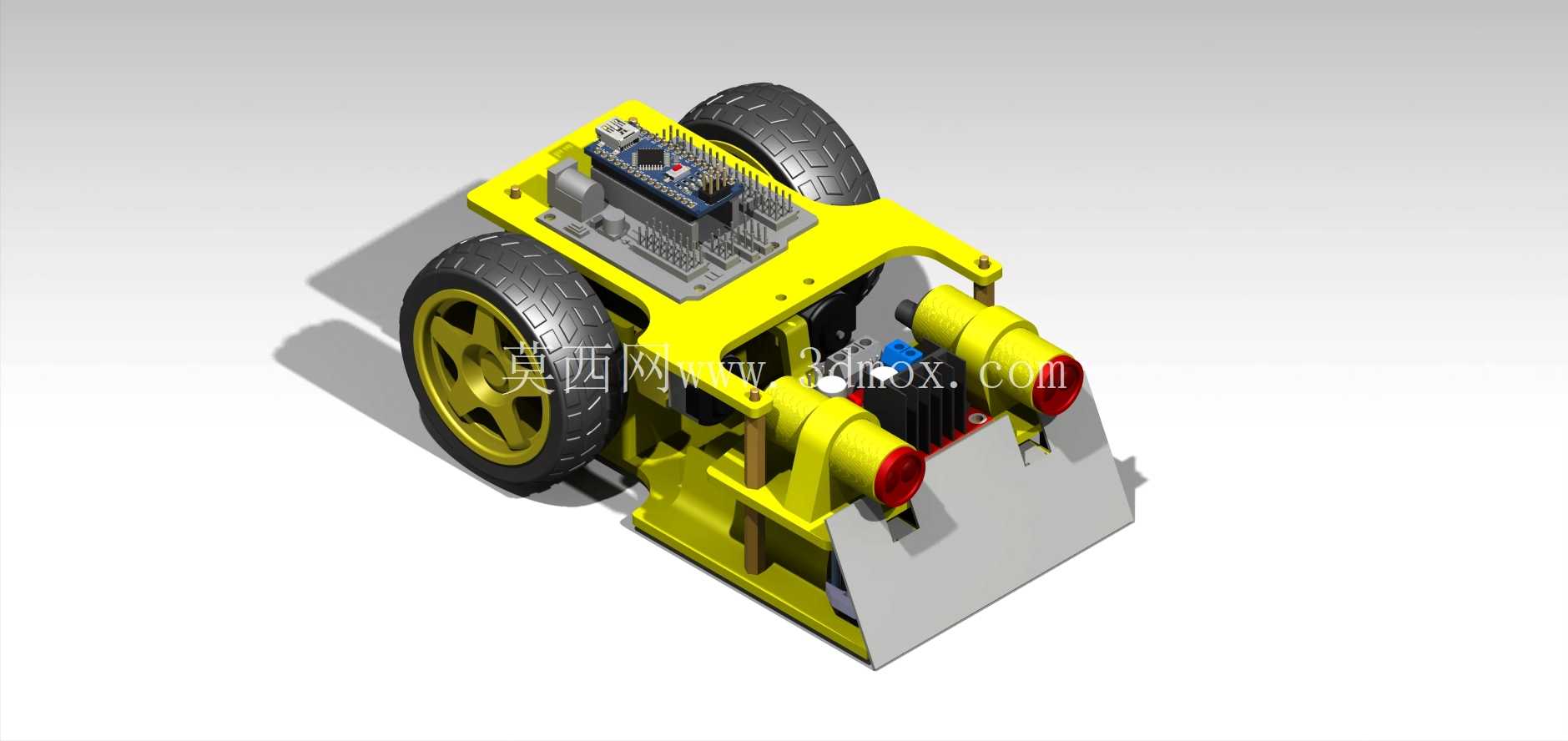

结构设计上，整体采用上下分层的布局逻辑，下层为动力与对抗执行层，上层为控制硬件安装层，两层之间通过铜柱支撑预留足够的布线空间，避免线束与运动部件产生干涉。行走部分采用双轮差速驱动方案，两个大直径橡胶轮胎直接安装在减速电机输出轴上，轮胎纹路选用深齿防滑样式，能够在相扑竞赛常用的木质、哑光PVC台面上提供足够的抓地力，避免对抗过程中出现打滑失位的问题；机身前部没有设置额外的从动万向轮，而是通过前端的弧形铲板作为支撑接触点，铲板采用下探式设计，底边距离台面预留0.5-1mm的间隙，既能在行进过程中顺利铲入对方机器人的底部边缘，又不会因为间隙过小剐蹭台面增大行进阻力，铲板与主体框架之间采用快拆插接结构，可根据竞赛规则的重量、尺寸限制快速更换不同长度、倾角的铲板，不需要重新打印整个主体框架。

动力部件选用两个平行布置的直流减速电机，电机通过卡槽直接嵌入主体框架的安装位，侧面用顶丝固定，不需要额外设计复杂的电机座，既减少了打印零件的数量，也能保证电机输出轴与轮胎安装位的同轴度，降低传动过程中的能量损耗。上层安装板预留了通用控制板的安装孔位，兼容市面上主流的Arduino、STM32入门级开发板，同时预留了传感器安装位，可根据需求加装红外循迹模块、超声波测距模块，实现自动寻边、对手检测的功能，安装孔位采用通用的M3螺丝孔距，不需要额外打孔改装就能完成硬件扩展。

从安装边界与尺寸控制来看，整体长宽尺寸控制在120mm*100mm以内，高度不超过80mm，完全符合入门级迷你相扑机器人的竞赛尺寸限制，整体重量可通过填充率调整控制在300g-500g区间，适配不同组别的重量要求。结构设计时特意预留了大量的空缺位置，一方面是为了降低3D打印的材料消耗与打印时间，让单个零件的打印时长控制在2小时以内，适合课堂教学场景下的批量打印制作；另一方面这些空缺位置也为学习者预留了改装空间，可根据自己的设计思路加装配重块、额外的传感器或者辅助对抗结构，不会因为原有结构的封闭性限制创意发挥。

细节设计上，所有的棱角位置都做了R2以上的圆角处理，避免组装过程中划伤操作者，也能减少3D打印过程中的支撑用量，打印完成后只需要简单去除毛边就能完成装配，不需要额外的打磨、表面处理工序。电池仓设计在两个电机之间的重心位置，能够让整机的重心落在两轮轴线的靠前位置，既可以增加前轮铲板的下压力，提升铲举对手的能力，也能避免行进过程中出现抬头、侧翻的问题。所有的走线槽都设计在框架的加强筋位置，线束可以沿着加强筋的凹槽布置，用扎带固定后不会突出机身表面，避免对抗过程中线束被对方机器人刮扯脱落。

不同于专业竞赛级的相扑机器人采用全金属加工、高功率动力的方案，这款结构从教育场景的实际需求出发，刻意降低了装配与改装的门槛，所有零件的装配公差控制在0.2mm，即使是入门级的3D打印机也能打印出符合装配要求的零件，不需要高精度的加工设备就能完成制作。结构上没有采用一体化的设计思路，而是将框架、电机座、铲板、上层安装板拆分为独立的打印零件，单个零件出现损坏时只需要重新打印对应的零件即可，不需要整体更换，大幅降低了实训过程中的耗材成本。同时拆分式的设计也能让学习者更清晰地理解每个结构部分的功能作用，在调试过程中可以针对单个部分的问题进行优化调整，比如更换不同倾角的铲板测试对抗效果，调整电池安装位置改变整机重心分布，更换不同硬度的轮胎测试抓地性能，通过这些可调整的设计点，让学习者在实践过程中逐步掌握移动机器人的结构设计逻辑，而不是单纯完成一个固定成品的组装。
